Em sistemas modernos de HVAC e tubulações hidrônicas, a pressão instável da água pode afetar a circulação, a proteção do equipamento, o equilíbrio térmico e a manutenção a longo prazo. Como fabricante e fornecedor profissional,Huitongfornece umVálvula reguladora de pressão de tubulação de fluidoprojetado para estabilizar automaticamente a pressão a jusante através de uma estrutura mecânica de ação automática, sem alimentação externa ou fornecimento de ar. Seu corpo em latão forjado HPb59, acabamento niquelado, sistema de vedação EPDM e design de pressão ajustável o tornam adequado para aplicações HVAC residenciais e comerciais.
Uma válvula reguladora de pressão é um componente importante para controlar flutuações de pressão em sistemas de fluidos em circuito fechado. A solução da Huitong combina regulação autoatuada passiva com construção em latão forjado resistente à corrosão, vedação resistente ao calor e um design de instalação compacto. A válvula responde às mudanças na pressão da tubulação ajustando a abertura do núcleo da válvula, ajudando a manter condições estáveis a jusante. Isto o torna adequado para piso radiante, ar condicionado central, circulação comercial de HVAC e projetos de modernização onde é necessária uma gestão de pressão confiável.
Índice
- O que é uma válvula reguladora de pressão de tubulação de fluido?
- Como funciona uma válvula reguladora de pressão?
- Quais são os principais recursos a serem avaliados?
- Resumo dos recursos de regulação de pressão
- Onde esta válvula é comumente usada?
- Como você deve selecionar a válvula certa?
- Quais benefícios do sistema ele pode oferecer?
- Como o controle de qualidade afeta a confiabilidade da válvula?
- Perguntas frequentes
- Conclusão
O que é uma válvula reguladora de pressão de tubulação de fluido?
Uma válvula reguladora de pressão de tubulação de fluido é projetada para controlar e estabilizar a pressão do fluido dentro de uma rede de tubulação. Em vez de permitir que as variações de pressão passem diretamente para o equipamento a jusante, a válvula ajusta sua abertura interna de acordo com as alterações na pressão média.
Em aplicações HVAC, esta função é particularmente útil porque bombas, coletores, circuitos de aquecimento, circuitos de resfriamento e tubulações secundárias podem sofrer mudanças nas demandas de fluxo. A pressão excessiva ou instável pode contribuir para uma circulação irregular, tensão nos componentes, ruído ou distribuição térmica inconsistente.

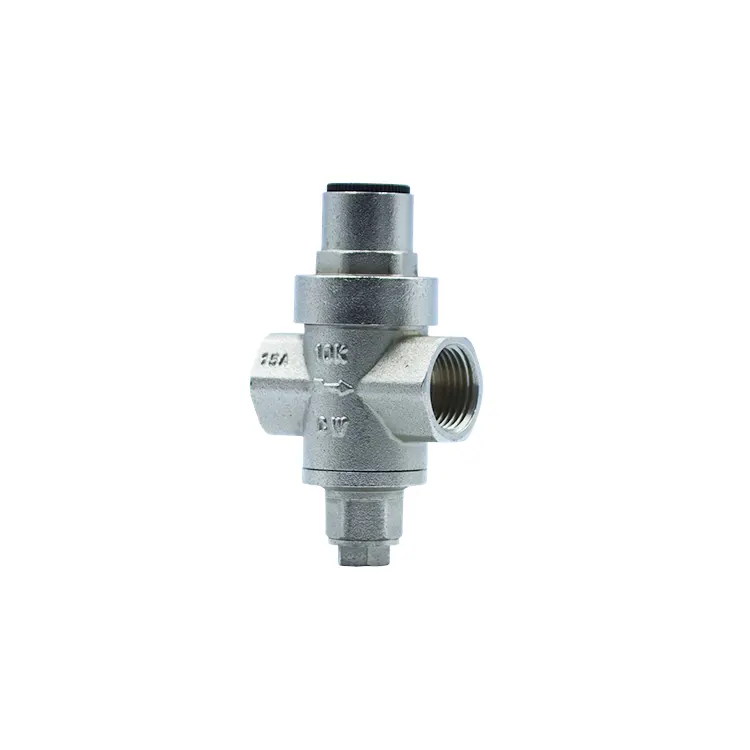

O design de Huitong usa um corpo de latão HPb59 forjado de peça única com uma superfície niquelada. De acordo com as informações do produto do fabricante, a válvula utiliza seu próprio meio de tubulação como força operacional, eliminando a necessidade de fiação, equipamento pneumático externo ou fonte de alimentação adicional.
Como funciona uma válvula reguladora de pressão?
O princípio de funcionamento baseia-se na regulação da pressão mecânica passiva. Quando a pressão da tubulação muda, o mecanismo de regulação interna responde alterando a abertura do núcleo da válvula. Isto modifica a passagem do fluxo e ajuda a estabilizar a pressão fornecida a jusante.
Esta abordagem autoatuada é útil em sistemas onde o controle elétrico contínuo é desnecessário ou indesejável. Também reduz a dependência da intervenção manual porque a válvula pode reagir automaticamente às mudanças de pressão.
Três funções operacionais principais
- Sensor de pressão:O mecanismo responde às condições de pressão dentro da tubulação.
- Ajuste automático:O núcleo da válvula muda sua abertura para contrariar as variações de pressão.
- Estabilização a jusante:O fluxo controlado ajuda a manter condições operacionais mais consistentes.
Para sistemas HVAC hidrônicos, a pressão estável também pode contribuir para uma circulação mais equilibrada entre diferentes ramificações, ajudando a reduzir as diferenças de temperatura causadas pela distribuição desigual do fluxo.
Quais são os principais recursos a serem avaliados?
Corpo de válvula de latão HPb59 forjado
O corpo da válvula é fabricado em latão HPb59 forjado em peça única e espessado. O forjamento fornece uma estrutura de corpo densa e uniforme, adequada para aplicações que envolvem flutuações repetidas de pressão. A construção em latão também é apropriada para muitas aplicações HVAC e hidrônicas à base de água.
Superfície banhada a níquel
Um acabamento niquelado fornece uma camada protetora adicional contra corrosão, oxidação e adesão de incrustações. Isto é especialmente relevante para instalações HVAC que operam continuamente através de ciclos sazonais de aquecimento e resfriamento.
Regulação autoatuada passiva
A estrutura de regulação mecânica opera sem fonte externa de energia elétrica ou pneumática. Ele utiliza a pressão do meio da tubulação para conduzir a ação reguladora, simplificando a integração do sistema e reduzindo o número de componentes de controle externos necessários.
Vedação resistente à temperatura
O projeto incorpora vedação EPDM de camada dupla junto com gaxeta resistente a altas temperaturas ao redor da haste da válvula. Esses elementos de vedação destinam-se a reduzir riscos de vazamento durante repetidas mudanças de pressão e temperatura.
Design de instalação compacto
Um corpo de válvula simplificado pode ser vantajoso quando o espaço de instalação é limitado. As aplicações podem incluir gabinetes de piso radiante, eixos de tubos de teto, áreas de equipamentos e outros locais confinados de tubulação HVAC.
Resumo dos recursos de regulação de pressão
| Recurso | Abordagem de projeto | Valor prático |
|---|---|---|
| Corpo da válvula | Latão HPb59 forjado em peça única | Alta resistência estrutural para tubulação HVAC |
| Proteção de superfície | Niquelagem | Ajuda a resistir à corrosão, oxidação e acúmulo de incrustações |
| Controle de pressão | Regulação mecânica autoatuada | Resposta automática sem alimentação externa |
| Selagem | EPDM de camada dupla mais gaxeta de haste | Apoia a prevenção de vazamentos a longo prazo |
| Ajuste | Volante de ajuste manual | Permite que as configurações de pressão sejam ajustadas |
| Instalação | Corpo compacto com rosca padrão | Adequado para novas instalações e trabalhos de modernização |
Onde esta válvula é comumente usada?
Piso radiante residencial
Os sistemas de piso radiante dependem da circulação equilibrada da água em vários circuitos. A estabilização da pressão pode ajudar a manter um fluxo mais consistente e reduzir o impacto das variações de pressão entre as ramificações.
Ar Condicionado Central
Os sistemas HVAC centrais podem sofrer alterações nos requisitos de fluxo à medida que diferentes zonas operam. Um componente regulador de pressão pode ajudar a manter condições hidráulicas mais estáveis durante essas mudanças.
Edifícios Comerciais
Shopping centers, edifícios de escritórios e outras grandes instalações geralmente contêm extensas redes de aquecimento e resfriamento. O controle de pressão torna-se cada vez mais importante à medida que aumentam o comprimento dos tubos, ramificações e zonas de operação.
Projetos de retrofit de HVAC
Sistemas mais antigos podem desenvolver condições de pressão instáveis ou conter componentes de controle desatualizados. Uma válvula reguladora de pressão compacta pode ser incorporada em projetos de modernização adequados para melhorar o controle hidráulico sem redesenhar toda a rede.
Como você deve selecionar a válvula certa?
A escolha de uma válvula reguladora de pressão deve começar com os requisitos reais do sistema de tubulação, em vez de simplesmente selecionar uma válvula com base no tamanho nominal do tubo. Engenheiros, instaladores e equipes de compras devem considerar vários fatores.
- Médio:Confirme se os materiais e vedações da válvula são compatíveis com o fluido circulante.
- Pressão operacional:Identifique a pressão normal, bem como possíveis flutuações de pressão.
- Temperatura:Verifique a faixa de temperatura esperada de aquecimento e resfriamento.
- Especificação de conexão:Combine a rosca da válvula com o tubo existente ou conexão do coletor.
- Espaço de instalação:Confirme a folga suficiente para instalação, ajuste e manutenção futura.
- Requisitos de ajuste:Determine se a aplicação requer configuração manual de pressão ou regulação automática.
- Suporte de substituição:Considere a disponibilidade de peças sobressalentes e assistência técnica durante a vida útil esperada.
Para aquisição de projetos, também é útil solicitar informações sobre materiais, documentação de inspeção, dados de pressão aplicáveis, especificações de conexão e orientações de instalação antes de fazer um pedido em massa.
Quais benefícios do sistema ele pode oferecer?
1. Melhor proteção para componentes HVAC
Picos de pressão podem causar tensão adicional em bombas, coletores, conexões e outros componentes hidráulicos. A estabilização da pressão pode ajudar a reduzir a carga mecânica desnecessária e apoiar uma operação do sistema mais previsível.
2. Distribuição de fluidos mais consistente
As diferenças de pressão entre os ramos podem influenciar a distribuição do fluxo. A regulação automática pode ajudar a criar condições hidráulicas mais estáveis, o que é valioso para sistemas que requerem aquecimento ou arrefecimento equilibrado.
3. Intervenção manual reduzida
Um projeto autoatuado pode responder a mudanças de pressão sem exigir ajuste manual contínuo. Isso pode simplificar a operação em sistemas onde é preferível um desempenho autônomo ou de baixa manutenção.
4. Potenciais oportunidades de economia de energia
Uma circulação mais estável pode reduzir a carga desnecessária da bomba causada por flutuações de pressão. A economia real de energia depende do projeto completo do sistema, da estratégia de controle da bomba, das condições operacionais e do equilíbrio hidráulico, mas o gerenciamento eficaz da pressão pode apoiar a eficiência geral do HVAC.
Como o controle de qualidade afeta a confiabilidade da válvula?
As válvulas reguladoras de pressão operam sob estresse mecânico e hidráulico contínuo, portanto, a qualidade dos componentes e os procedimentos de inspeção são considerações importantes para os compradores do projeto.
De acordo com as informações do produto publicadas pela Huitong, os principais componentes, como o núcleo da válvula, a mola reguladora de pressão, a gaxeta de vedação e a haste anti-destacamento, passam por testes de durabilidade que incluem ciclos de temperatura, retenção de alta pressão e testes de fadiga de 10.000 ciclos. As válvulas acabadas também são descritas como recebendo 100% de inspeção quanto à estanqueidade, desempenho de regulação e compatibilidade de rosca.
Huitong também afirma que os corpos das válvulas recebem identificação exclusiva do lote para rastreabilidade da produção, com relatórios de composição de materiais e certificados de inspeção de fábrica disponíveis para documentação do projeto.
Para compras internacionais, estes detalhes de controle de qualidade podem ser úteis ao comparar fornecedores porque fornecem evidências práticas de como o fabricante aborda a verificação de materiais, a inspeção de produtos acabados e a rastreabilidade.
Perguntas frequentes
Qual é o objetivo principal de uma válvula reguladora de pressão?
Seu objetivo principal é controlar e estabilizar a pressão do fluido dentro de um sistema de tubulação. Em aplicações HVAC, pode ajudar a reduzir o impacto das flutuações de pressão e apoiar uma circulação mais equilibrada.
Uma válvula reguladora de pressão autoatuada precisa de eletricidade?
Não. O projeto de Huitong utiliza um mecanismo regulador mecânico passivo acionado pela pressão do meio da tubulação, portanto não requer uma fonte externa de energia elétrica ou pneumática para sua ação reguladora.
Este tipo de válvula pode ser utilizado em sistemas de piso radiante?
Sim. O produto foi projetado para aplicações de tubulação HVAC e é especificamente descrito pela Huitong como adequado para piso radiante residencial e sistemas de circulação de ar condicionado central.
Quais materiais são usados na válvula?
O corpo da válvula utiliza latão HPb59 forjado com superfície niquelada. A mola reguladora de pressão é de aço inoxidável, enquanto o sistema de vedação inclui componentes EPDM resistentes ao calor e gaxeta da haste.
A configuração de pressão pode ser ajustada manualmente?
Sim. Um volante de ajuste manual é fornecido para permitir que os usuários ajustem a configuração de pressão de acordo com os requisitos do sistema de tubulação específico.
Existem peças de reposição disponíveis?
Huitong afirma que estão disponíveis componentes substituíveis, como núcleos de válvulas, gaxetas de vedação e volantes de ajuste de pressão, permitindo a manutenção sem necessariamente substituir a válvula completa.
Conclusão
Uma válvula reguladora de pressão bem projetada pode desempenhar um papel importante na manutenção de condições hidráulicas estáveis, protegendo os componentes HVAC, equilibrando a circulação de fluidos e reduzindo a necessidade de intervenção manual frequente. Com construção em latão HPb59 forjado, proteção niquelada, regulação autoatuada passiva, vedação resistente à temperatura, controle de pressão ajustável e procedimentos de inspeção documentados, a solução da Huitong foi projetada para aplicações residenciais, comerciais e de modernização de HVAC.
Se você estiver adquirindo uma solução confiável de controle de pressão para um projeto HVAC, sistema de modernização ou aplicação de tubulação de fluido, saiba mais sobre a válvula reguladora de pressão de tubulação de fluido da Huitong e revise o produto disponível e as informações técnicas. Para especificações, compras em massa, requisitos de OEM ou recomendações específicas do projeto,Contate-noshoje para discutir sua inscrição com a equipe Huitong.
