Quando um sistema de tubulação requer uma maneira segura de fechar uma extremidade aberta do tubo, oTampão de parada de tubo de latão encaixado por pressãodeHuitongfornece uma solução prática de prensagem a frio. Feito com latão DZR e projetado para instalação sem solda, ele pode vedar tubos de cobre e aço inoxidável de paredes finas para abastecimento de água, piso radiante, modificações de HVAC, testes de pressão e outras aplicações de fluidos de baixa pressão.
Resumo do artigo:Um componente confiável de vedação de extremidade de tubo deve fornecer vedação confiável, compatibilidade de material adequada, instalação eficiente e desempenho estável ao longo do tempo. Este guia explica como funcionam os tampões de fechamento por pressão, por que a vedação de latão DZR e EPDM é importante, onde podem ser usados, como selecioná-los e instalá-los e o que os compradores devem avaliar ao adquirir acessórios para tubos de latão.
Índice
- O que é um tampão de parada de tubo de latão ajustado à pressão?
- Como funciona um plugue de parada press-fit?
- Quais recursos são mais importantes?
- Onde pode ser usado?
- Como a vedação por pressão se compara aos métodos tradicionais?
- Como os compradores devem selecionar o plugue de parada correto?
- Quais são as principais etapas de instalação?
- Como o desempenho da vedação pode ser mantido?
- Perguntas frequentes

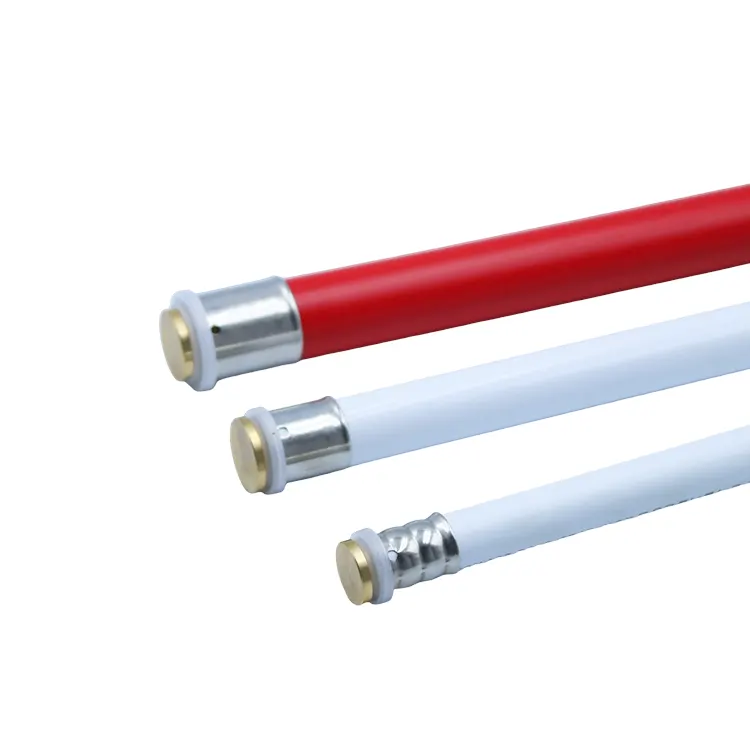

O que é um tampão de parada de tubo de latão ajustado à pressão?
Um tampão de parada de tubo press-fit é um acessório especializado projetado para fechar e vedar a extremidade de um tubo sem depender de rosqueamento convencional ou soldagem a quente. Em vez de criar uma conexão roscada, a conexão é inserida no tubo preparado e fixada usando uma ferramenta de pressão dedicada.
O corpo de latão proporciona resistência mecânica, enquanto a estrutura de vedação cria uma interface estanque a fluidos entre a conexão e o tubo. Huitong descreve seu modelo como usandolatão resistente à dezincificação (DZR), usinagem de precisão e uma estrutura de vedação de alta resistência para aplicações de tubulação de cobre e aço inoxidável.
Esta construção torna a conexão particularmente útil quando um instalador precisa isolar uma seção de tubo, fechar um ramal não utilizado, preparar um sistema para teste de pressão ou encerrar permanentemente um trecho de tubulação.
Como funciona um plugue de parada press-fit?
O princípio de funcionamento é relativamente simples: o tampão é posicionado dentro da extremidade preparada do tubo e uma ferramenta de prensagem aplica força mecânica controlada para criar uma conexão segura. O elemento de vedação é comprimido contra a superfície do tubo para estabelecer a interface de vedação.
Ao contrário da soldagem, a instalação não requer chama aberta ou processo de aquecimento. Esta abordagem de prensagem a frio pode simplificar o trabalho em edifícios ocupados, espaços técnicos confinados, projetos de renovação e aplicações onde o trabalho a quente é indesejável.
Principais etapas do processo de conexão
- Corte o tubo de forma limpa no comprimento necessário.
- Remova rebarbas e limpe a superfície do tubo.
- Verifique a conexão e o elemento de vedação quanto a contaminação ou danos.
- Insira o bujão na posição de instalação especificada.
- Use a ferramenta de prensagem compatível e corrija o perfil da mandíbula.
- Inspecione a conexão concluída antes do comissionamento.
- Execute o teste de pressão ou vazamento necessário de acordo com a especificação do projeto.
A preparação correta é importante porque mesmo uma conexão de alta qualidade não pode compensar uma extremidade de tubo danificada, profundidade de inserção incorreta, superfície de vedação contaminada ou operação de prensagem executada incorretamente.
Quais recursos são mais importantes?
Ao avaliar um tampão de latão para tubo, os compradores devem olhar além do formato básico da conexão. A seleção do material, a tecnologia de vedação, a precisão dimensional, o método de instalação e a compatibilidade da aplicação influenciam o desempenho final de uma conexão de tubulação.
| Recurso | Por que é importante | Benefício típico |
|---|---|---|
| Corpo em latão DZR | Melhora a resistência à corrosão relacionada à dezincificação | Suporta serviço de longo prazo em sistemas de água adequados |
| Elemento de vedação EPDM | Cria a interface de vedação entre a conexão e o tubo | Ajuda a reduzir vazamentos quando instalado corretamente |
| Estrutura de ajuste à pressão | Usa prensagem mecânica em vez de rosqueamento ou soldagem | Instalação rápida e sem solda |
| Usinagem de Precisão | Controla dimensões e interfaces de acessórios críticos | Suporta montagem e compatibilidade consistentes |
| Design compacto de vedação final | Termina o tubo sem exigir uma montagem roscada estendida | Útil em áreas de instalação confinadas |
Por que o latão DZR é importante?
A dezincificação é uma forma de corrosão que pode afetar certas ligas de latão sob condições ambientais específicas. O latão DZR foi desenvolvido para proporcionar maior resistência a este tipo de corrosão. Para componentes de encanamento e controle de fluidos, a seleção apropriada de latão pode, portanto, contribuir para um desempenho de conexão mais durável.
Por que o elemento de vedação é importante?
O elemento de vedação é uma das partes mais críticas de uma conexão de encaixe por pressão. Uma vedação posicionada corretamente funciona em conjunto com a geometria do tubo e da conexão para evitar que o fluido passe pela conexão. O desempenho real depende de fatores como compatibilidade do material, qualidade da instalação, temperatura, pressão e características do meio transportado.
Onde pode ser usado?
Um tampão de parada de tubo de latão ajustado à pressão é mais útil em sistemas onde uma vedação confiável da extremidade do tubo é necessária sem realizar trabalho a quente. Huitong posiciona esse tipo de conexão para vários cenários práticos de tubulação de fluidos.
As áreas de aplicação comuns incluem:
- Abastecimento de água potável e geral:As aplicações adequadas podem incluir o fechamento de seções não utilizadas ou terminadas de tubulação de água compatível.
- Aquecimento por piso radiante:Os circuitos de tubulação podem exigir vedação segura nas extremidades durante a instalação, modificação, teste ou configuração do sistema.
- Modificação de HVAC:Projetos de renovação podem exigir o isolamento de seções de tubos antigos ou redundantes sem procedimentos extensos de trabalho a quente.
- Teste de pressão:Um tampão na extremidade do tubo pode ajudar a fechar temporariamente seções de uma rede de tubulação durante testes controlados.
- Tubulações de fluidos de baixa pressão:A conexão pode ser considerada quando o material do tubo, a pressão, a temperatura e as especificações de conexão forem compatíveis.
A adequação da aplicação deve sempre ser verificada em relação à documentação técnica da conexão, dimensões do tubo, pressão do sistema, temperatura, meio fluido e padrões locais aplicáveis.
Como a vedação por pressão se compara aos métodos tradicionais?
Os métodos tradicionais de vedação de extremidades de tubos podem incluir tampões roscados, tampas soldadas ou outros sistemas de fechamento mecânico. A tecnologia press-fit fornece outra abordagem de instalação que se concentra na montagem mecânica a frio.
| Consideração | Plugue de parada de encaixe por pressão | Plugue rosqueado | Fechamento soldado |
|---|---|---|---|
| Método de instalação | Prensagem mecânica | Engajamento do tópico | União baseada em calor |
| Trabalho a quente necessário | Não | Não | Sim |
| Velocidade de instalação | Geralmente rápido | Moderado | Dependente da preparação e aquecimento |
| Vantagem Típica | Instalação rápida e limpa | Método de conexão familiar | Técnica de união permanente estabelecida |
| Consideração principal | Requer ferramentas de impressão compatíveis | Requer roscas e vedação compatíveis | Requer aquecimento e mão de obra controlados |
A comparação não significa que um método de conexão seja universalmente adequado. Em vez disso, os engenheiros e instaladores devem selecionar o método de acordo com o material do tubo, condições operacionais, ambiente de instalação, padrões aplicáveis e requisitos de manutenção.
Como os compradores devem selecionar o plugue de parada correto?
Para projetos de engenharia e compras em grandes quantidades, a seleção do acessório correto deve começar com a compatibilidade técnica e não apenas com o preço. Uma avaliação sistemática pode reduzir problemas de instalação e simplificar a gestão de inventário.
1. Confirme o material do tubo
Determine se a tubulação existente utiliza cobre, aço inoxidável ou outro material compatível. A conexão deve ser projetada e aprovada especificamente para o tipo de tubo pretendido.
2. Verifique as dimensões do tubo
O diâmetro externo do tubo e as características da parede são parâmetros de seleção essenciais. Mesmo pequenas diferenças dimensionais podem afetar o desempenho de inserção, prensagem e vedação.
3. Verifique as condições de operação
Considere a pressão de trabalho, a faixa de temperatura, o tipo de fluido e o ambiente de serviço esperado antes de fazer um pedido.
4. Avalie os equipamentos de instalação
Confirme se a equipe de instalação tem acesso a uma ferramenta de prensagem compatível e ao perfil de mandíbula apropriado para o sistema de encaixe selecionado.
5. Revise os recursos de controle de qualidade
Para pedidos de atacado ou de projetos, os compradores devem avaliar a rastreabilidade do material, a inspeção dimensional, os testes de pressão, a consistência da produção e a disponibilidade da documentação.
Huitong afirma que sua operação de fabricação inclui equipamentos de usinagem e teste CNC, enquanto sua linha de produtos é baseada em materiais de latão DZR. A empresa também reporta certificações ISO 9001 e KC e oferece suporte à personalização OEM/ODM para produtos aplicáveis.
Quais são as principais etapas de instalação?
A instalação correta é essencial para alcançar o desempenho de vedação pretendido de uma conexão de encaixe por pressão. Embora os procedimentos exatos devam seguir as instruções do fabricante, o fluxo de trabalho a seguir fornece uma referência geral útil.
- Prepare o tubo:Corte o tubo em esquadro e remova as rebarbas.
- Limpe a superfície:Remova sujeira, partículas de metal, óleo e outros contaminantes.
- Inspecione a conexão:Verifique o corpo de latão e o elemento de vedação quanto a danos visíveis.
- Posicione o plugue:Insira o acessório na profundidade especificada.
- Pressione a conexão:Aplique a configuração correta da ferramenta e da mandíbula.
- Inspecione a junta:Verifique se a operação de impressão foi concluída corretamente.
- Teste o sistema:Realize o teste de pressão ou vazamento aplicável antes de colocar a tubulação em serviço.
Os instaladores nunca devem substituir uma ferramenta incompatível ou presumir que uma força de pressão excessiva melhorará a vedação. Seguir as instruções de instalação do fabricante da conexão é a abordagem mais segura.
Como o desempenho da vedação pode ser mantido?
Embora as conexões de encaixe por pressão sejam projetadas para um serviço estável, a manutenção adequada do sistema continua importante. A inspeção regular pode ajudar a identificar problemas antes que se transformem em vazamentos maiores ou problemas operacionais.
- Inspecione as conexões expostas quanto a vazamentos visíveis ou umidade.
- Proteja as conexões de impactos mecânicos desnecessários.
- Mantenha a área de instalação ao redor limpa sempre que for prático.
- Monitore a pressão e a temperatura em relação aos limites do projeto do sistema.
- Investigue imediatamente a perda de pressão anormal ou a umidade inexplicável.
- Use acessórios de reposição que correspondam às especificações originais do tubo e da conexão.
Para instalações maiores, as equipes de manutenção também podem manter registros de especificações de montagem, datas de instalação, resultados de testes de pressão e atividades de substituição. Isso cria uma rastreabilidade útil para trabalhos de serviço futuros.
Perguntas frequentes
Para que é usado um tampão de parada de tubo de latão prensado?
É utilizado para fechar e vedar a extremidade de tubos compatíveis. As aplicações típicas incluem abastecimento de água, piso radiante, modificação de HVAC, terminação de extremidade de tubo e aplicações de teste de pressão controlada.
Um tampão de parada press-fit pode ser instalado sem solda?
Sim. Seu método de conexão por prensagem a frio foi projetado para instalação sem solda, desde que o tubo, a conexão e a ferramenta de prensagem sejam compatíveis e o procedimento de instalação do fabricante seja seguido.
Que material é usado para o tampão de bloqueio de Huitong?
Huitong descreve seu tampão de parada de tubo de latão prensado como usando latão resistente à dezincificação, combinado com uma estrutura de vedação de alta resistência. A conexão foi projetada para aplicações compatíveis com tubos de cobre e aço inoxidável de paredes finas.
A conexão é adequada para sistemas de água potável?
Ele pode ser considerado para aplicações de água potável quando a configuração específica do produto, o material de vedação, a composição do latão, as certificações e os requisitos regulatórios locais forem adequados. Os compradores devem confirmar a aprovação aplicável antes do uso.
Pode ser usado para testes de pressão temporários?
Sim, Huitong identifica o teste de pressão temporário como um dos casos de uso pretendidos. No entanto, a pressão de teste e o procedimento de teste devem permanecer dentro dos limites especificados da conexão e do sistema de tubulação.
O que os compradores devem confirmar antes de fazer o pedido?
No mínimo, confirme o material do tubo, o diâmetro externo, a espessura da parede quando relevante, a pressão operacional, a temperatura, o meio fluido, o padrão de conexão, a quantidade necessária e a compatibilidade da ferramenta de instalação. Para projetos em massa, desenhos técnicos e documentação de qualidade também deverão ser solicitados quando necessário.
Escolha uma solução confiável de vedação de extremidade de tubo
Um tampão de fechamento de tubo bem projetado pode simplificar a terminação do tubo, ao mesmo tempo em que oferece vedação confiável e instalação eficiente. A combinação de construção em latão DZR, interfaces usinadas com precisão, tecnologia de vedação e instalação por prensagem a frio torna o tampão de parada de tubo de latão prensado uma opção prática para aplicações compatíveis de água, aquecimento, HVAC e fluidos de baixa pressão.
Para distribuidores, empreiteiros, integradores de sistemas e compradores de engenharia, a seleção de produtos deve ser baseada na compatibilidade dimensional, condições operacionais, requisitos de instalação, qualidade do material e capacidade de fabricação do fornecedor. Huitong fornece acessórios para tubos de latão e componentes de controle de fluidos com fabricação de fábrica, suporte de P&D, recursos de controle de qualidade e opções de OEM/ODM para projetos qualificados.
Procurando uma solução de vedação de extremidade de tubo de latão adequada para o seu projeto?Revise as especificações do tampão de parada de tubo de latão press-fit, confirme os requisitos do tubo e da aplicação eContate-nospara obter detalhes do produto, suporte técnico, opções de personalização e uma cotação para seu pedido.
