Válvula de fluxo automático programado para fluido médio

Os sistemas centralizados de aquecimento e refrigeração em grandes centros comerciais, edifícios de escritórios e complexos residenciais dependem de plataformas BMS para gerir a distribuição de fluidos. As válvulas de balanceamento tradicionais manuais ou de ação automática não podem ser integradas a essas plataformas inteligentes, deixando de fornecer controle de fluxo de precisão remoto, programado ou específico da zona. As flutuações contínuas de pressão na rede conduzem frequentemente a um aquecimento ou arrefecimento desigual entre zonas, enquanto as bombas que funcionam a plena carga resultam num elevado consumo de energia. Além disso, os conjuntos de válvulas do tipo split envolvem componentes complexos, instalação e fiação tediosas e um risco maior de vazamento nas juntas.

A válvula de fluxo automático programado para fluido médio é uma válvula de fluxo programável controlada eletronicamente, desenvolvida especificamente para aplicações HVAC BMS inteligentes. O corpo da válvula é fundido com precisão em latão HPb59 espesso e resistente à corrosão e equipado com um atuador eletrônico acionado por motor de passo compatível com sinais padrão 0-10V e Modbus BMS.

Ele apresenta um núcleo de válvula de aterramento de alta precisão para controle preciso do fluxo linear, ajustando automaticamente o fluxo do ramal de acordo com programas predefinidos para neutralizar as flutuações de pressão da rede e estabilizar as temperaturas da zona, reduzindo efetivamente o consumo de energia da bomba.

A válvula incorpora vedações EPDM de camada dupla e resistentes à temperatura para garantir uma operação sem vazamentos durante a circulação de longo prazo de meios de aquecimento e resfriamento. Seu design integrado minimiza as juntas de tubulação, simplificando os layouts de tubulação e fiação elétrica no local.

Com rosqueamento padrão compatível com coletores e vários materiais de tubos de aquecimento, ele suporta operação remota, manutenção e controle de fluxo programado baseado em zona. É amplamente aplicável a sistemas de água HVAC inteligentes em edifícios de escritórios, complexos comerciais e grandes comunidades residenciais, equilibrando controle remoto de precisão com confiabilidade de vedação de longo prazo.

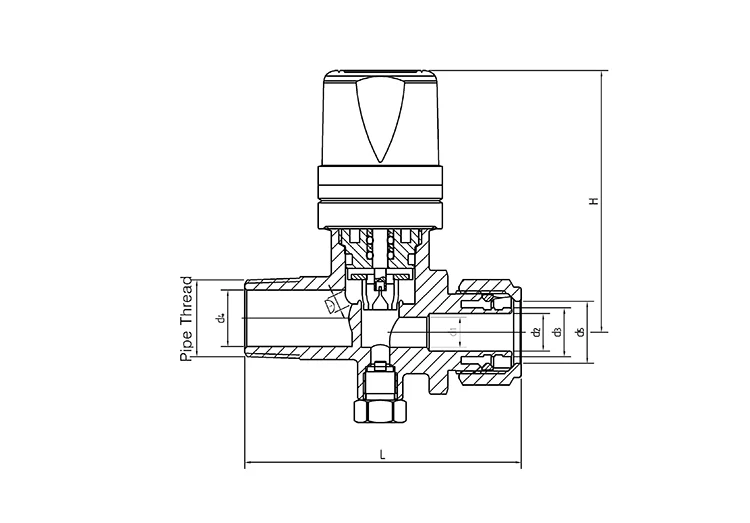

Parâmetros técnicos

Características do material do corpo da válvula

1. Latão HPb59 resistente à corrosão espessado

O corpo da válvula é forjado como uma unidade única e espessa, oferecendo alta densidade e resistência do material. Ele resiste à corrosão dos meios de aquecimento e resfriamento HVAC, é adequado para ciclos térmicos contínuos durante todo o ano e resiste à deformação ou rachaduras.

2. Proteção de superfície resistente à corrosão

O substrato de latão passa por um tratamento de superfície de precisão para resistir ao acúmulo de calcário e à corrosão induzida pelo meio; ela permanece resistente à incrustação e à oxidação durante a operação de longo prazo, prolongando assim a vida útil da válvula.

3. Teste de material espectroscópico compatível

Os materiais brutos de latão passam por análise espectroscópica lote por lote para garantir que não haja lixiviação de metais pesados ​​prejudiciais, atendendo aos padrões de aceitação para materiais usados ​​em projetos de tubulação comercial de HVAC em grande escala.

Capacidades de controle eletrônico inteligente

1. Compatibilidade universal com automação predial

Apresenta um atuador de motor de passo integrado que suporta os dois principais tipos de sinal do Building Management System (BMS) - comunicação analógica de 0-10V e comunicação digital Modbus - permitindo a integração perfeita em vários sistemas de controle de edifícios inteligentes.

2. Controle de fluxo linear preciso via lógica programada

Equipado com um núcleo de válvula de aterramento de alta precisão para regulação de fluxo linear. A válvula de fluxo automático programado para fluido médio suporta programas de controle predefinidos para ajustar automaticamente as taxas de fluxo dos ramais com base em horários e zonas, alcançando um equilíbrio hidrônico refinado e inteligente.

3. Estabilização Dinâmica de Pressão

A resposta em tempo real às flutuações de pressão da tubulação permite ajustes automáticos de abertura da válvula. Isto estabiliza o fluxo em circuitos ramificados, resolvendo problemas de desequilíbrio térmico entre zonas distantes e próximas em grandes sistemas HVAC.

Design de vedação e à prova de vazamentos

1. Vedação EPDM resistente à temperatura de camada dupla

Apresenta juntas duplas de EPDM projetadas especificamente para aplicações HVAC; eles suportam ciclos alternados de calor e frio e resistem ao endurecimento, encolhimento ou rachaduras durante exposição prolongada à mídia.

2. Design hermético e à prova de vazamentos

A vedação simultânea no núcleo da válvula e nas roscas do corpo garante um ajuste preciso. Isso mantém vazamento zero mesmo sob condições de pressão flutuante, evitando efetivamente infiltração na tubulação ou falhas de vazamento.

3. Adequado para operação contínua de longo prazo

O conjunto de vedação passou por testes de durabilidade envolvendo mais de 10.000 ciclos de alta e baixa temperatura, garantindo nenhuma degradação no desempenho da vedação durante a operação ininterrupta durante todo o ano em aplicações comerciais de HVAC.

Vantagens da instalação integrada

1. O design integrado reduz as conexões de tubulação

O corpo da válvula e o módulo do atuador de controle eletrônico são moldados como uma única unidade, eliminando a necessidade de atuadores separados ou acessórios adaptadores; isso reduz significativamente o número de conexões roscadas e diminui o risco de vazamento em vários pontos.

2. Tubulação e fiação elétrica simplificadas no local

A estrutura compacta e simplificada apresenta portas de conexão elétrica padronizadas, simplificando os layouts de tubulação e os procedimentos de fiação de controle, reduzindo assim o tempo de instalação no local para projetos de HVAC de grande escala.

3. Rosqueamento universal compatível com vários materiais de tubo

A entrada e a saída da válvula utilizam roscas universais padrão da indústria, permitindo compatibilidade direta com vários coletores e materiais de tubulação usados ​​para meios de aquecimento/resfriamento em sistemas de piso radiante e ar condicionado central; ela serve como um substituto direto para válvulas antigas em projetos de novas construções e reformas.

Valor de economia de energia para aplicações comerciais de HVAC

1. Controle de fluxo programado inteligente baseado em zona

Aproveitando programas de automação predial, o sistema ajusta as taxas de fluxo com base na hora e no fuso horário; A válvula automática de fluxo programado para fluido médio reduz automaticamente o fluxo médio fora do horário de trabalho, evitando a operação ineficiente da bomba.

2. Equilíbrio hidráulico estável e consumo reduzido de energia do sistema

Equilibra dinamicamente o fluxo entre ramais para eliminar turbulência e perdas localizadas de alta pressão, reduzindo a carga nas bombas de circulação e diminuindo significativamente o consumo geral de energia dos sistemas centrais de ar condicionado e aquecimento urbano a longo prazo.

3. O&M remoto centralizado

A integração com plataformas de automação predial permite o monitoramento remoto dos parâmetros operacionais da válvula e a modificação dos programas de controle de fluxo, eliminando a necessidade de visitas frequentes no local à sala mecânica para comissionamento e reduzindo os custos de mão de obra associados à manutenção comercial contínua de HVAC.

Cenários de aplicação adequados

1. Sistemas inteligentes de ar condicionado central para edifícios de escritórios

Compatível com tubulações centralizadas de aquecimento e resfriamento em edifícios de escritórios de vários andares; integra-se a sistemas de automação predial para permitir controle de temperatura baseado em zona e ajustes remotos de programas, facilitando o gerenciamento unificado de aquecimento e resfriamento em vários andares de escritórios.

2. Projetos de HVAC em larga escala para shopping centers e complexos comerciais

Os espaços comerciais sofrem um elevado tráfego pedonal e flutuações significativas nas cargas de aquecimento e arrefecimento. As válvulas de controle programáveis ​​ajustam automaticamente o fluxo da tubulação com base no horário comercial, equilibrando as temperaturas em diferentes zonas e reduzindo o consumo de energia operacional.

3. Sistemas de aquecimento centralizados para grandes comunidades residenciais

Esses sistemas gerenciam o fluxo em linhas principais e ramais para meios de aquecimento/resfriamento em edifícios residenciais altos. Os programas de fluxo podem ser predefinidos por edifício ou unidade para equilibrar as diferenças de temperatura entre os pisos altos e baixos, garantindo a compatibilidade com plataformas inteligentes de gestão de aquecimento comunitário.

4. Retrofit inteligente de sistemas HVAC legados

Os sistemas existentes sem válvulas de balanceamento automático podem ser atualizados sem a necessidade de substituição extensa da tubulação. A simples substituição de válvulas antigas por essas válvulas inteligentes programáveis ​​permite uma rápida atualização para controle inteligente e permite a integração em Sistemas de Gerenciamento Predial (BMS) para monitoramento e controle remotos.

Sistema de controle de qualidade padronizado ponta a ponta

1. Teste de durabilidade de matérias-primas

Os corpos das válvulas de latão passam por análise espectral em lote; atuadores eletrônicos, núcleos de válvulas de alta precisão e vedações EPDM passam por testes rigorosos – incluindo ciclos térmicos, resistência à pressão hidrostática e dezenas de milhares de ciclos de abertura/fechamento – para identificar e eliminar componentes propensos a falhas.

2. Testes de desempenho 100% abrangentes de produtos acabados

Cada válvula de fluxo programável passa por três inspeções principais: calibração da taxa de fluxo, estabilidade da comunicação do sinal BMS e teste de vazamento hidrostático/hermético. As principais métricas de desempenho – precisão do controle de fluxo, resposta do sinal eletrônico e integridade da vedação da tubulação – são rigorosamente verificadas.

3. Rastreabilidade em nível de lote por meio de codificação

Cada corpo de válvula é gravado com um número de lote de produção exclusivo. Os dados de todas as etapas da produção – forjamento, usinagem, montagem eletrônica e inspeção final – são arquivados para garantir rastreabilidade total. As remessas incluem relatórios abrangentes de materiais e certificados de inspeção de fábrica.

Política de Serviço Pós-Venda

1. Garantia do fabricante de 12 meses

Todos os produtos vêm com uma garantia padrão do fabricante de 12 meses que cobre problemas de qualidade inerentes relacionados a materiais e mão de obra, como rachaduras no corpo da válvula de latão, falha no sinal do atuador eletrônico, emperramento do núcleo da válvula e vazamento na junta.

2. Orientação Técnica Profissional sobre Comissionamento Eletrônico-Hidráulico

Engenheiros profissionais fornecem orientação prática e individual cobrindo padrões de fiação BMS, configuração de programa de fluxo, balanceamento hidráulico e solução de problemas de vazamentos ou falhas de sinal, minimizando assim a necessidade de retrabalho durante o comissionamento no local de projetos de grande escala.

3. Suporte ao cliente multilíngue e internacional 24 horas por dia, 7 dias por semana

Uma equipe de suporte on-line multilíngue acomoda fusos horários globais, garantindo respostas rápidas a perguntas sobre seleção de produtos, atualizações de status de pedidos em massa e solução de problemas pós-venda para empreiteiros de HVAC e integradores de sistemas BMS no exterior.

4. Programação personalizada para projetos em massa e fornecimento de longo prazo de peças OEM

Para complexos comerciais de grande escala e projetos de aquecimento urbano, oferecemos programas de controle personalizados adaptados a modelos BMS específicos e requisitos de zoneamento; também garantimos um fornecimento estável e de longo prazo de peças de reposição OEM, como atuadores eletrônicos, juntas de EPDM e núcleos de válvulas de alta precisão.

Perguntas frequentes

Q1: Quais são as principais vantagens das válvulas de fluxo eletrônicas programáveis ​​em relação às válvulas de balanceamento de ação automática padrão para aplicações em edifícios inteligentes?

R: As válvulas de balanceamento manuais ou de ação automática padrão não possuem módulos de comunicação eletrônica – elas não podem ser integradas em redes BMS ou suportar controle inteligente remoto, programado ou baseado em zona. Isso significa que os gerentes das instalações devem visitar fisicamente as salas mecânicas para ajustes, e as configurações de fluxo não podem se adaptar às mudanças de ocupação ou às cargas horárias. Nossa válvula de fluxo programável possui um atuador de motor de passo compatível com sinais 0-10V e Modbus BMS. Ele suporta controle de fluxo automatizado em vários estágios e gerenciamento remoto centralizado, permitindo que os operadores do edifício ajustem as temperaturas das zonas a partir de uma estação de trabalho central, reduzam o fluxo durante horas desocupadas e compensem dinamicamente os diferenciais de pressão na rede. Para projetos comerciais de HVAC em grande escala, isso se traduz em menores custos de mão de obra para comissionamento, menor consumo de energia e temperaturas de zona mais estáveis ​​em comparação com soluções tradicionais de balanceamento mecânico.

Q2: Os sinais de controle 0-10V e Modbus são compatíveis com a grande maioria dos equipamentos BMS do mercado?

R: Ambos são padrões universais para controle comercial de HVAC e BMS, compatíveis com as principais marcas nacionais e internacionais de sistemas BMS de ar condicionado central e aquecimento urbano. Para projetos em massa, os programas de comunicação podem ser personalizados para corresponder aos modelos de equipamentos de controle específicos do cliente.

Q3: A vedação EPDM de camada dupla sofrerá infiltração ou vazamento de água durante o ciclo de longo prazo de mídia quente e fria?

R: Ele vem com juntas EPDM especializadas projetadas para aplicações HVAC, capazes de suportar altas e baixas temperaturas; estes passaram em testes de durabilidade de fábrica envolvendo mais de 10.000 ciclos de ciclagem térmica. Eles não endurecem, encolhem ou racham durante a exposição prolongada aos meios de aquecimento/resfriamento encontrados em sistemas de piso radiante e ar condicionado central, enquanto a estrutura de vedação de posição dupla do corpo da válvula garante estanqueidade consistente e prevenção de vazamentos.

Q4: O design integrado e tudo-em-um torna a instalação em eixos de tubos mais difícil?

R: Não. A válvula de fluxo automático programado para corpo de fluido médio e o atuador elétrico são moldados em uma unidade única e simplificada, eliminando a necessidade de acessórios externos que ocupam espaço. Ele apresenta uma interface de cabo de controle padronizada e de curto alcance que requer espaço mínimo de fiação, permitindo instalação e fiação convenientes em salas mecânicas padrão e eixos de tubulação de equipamentos.
