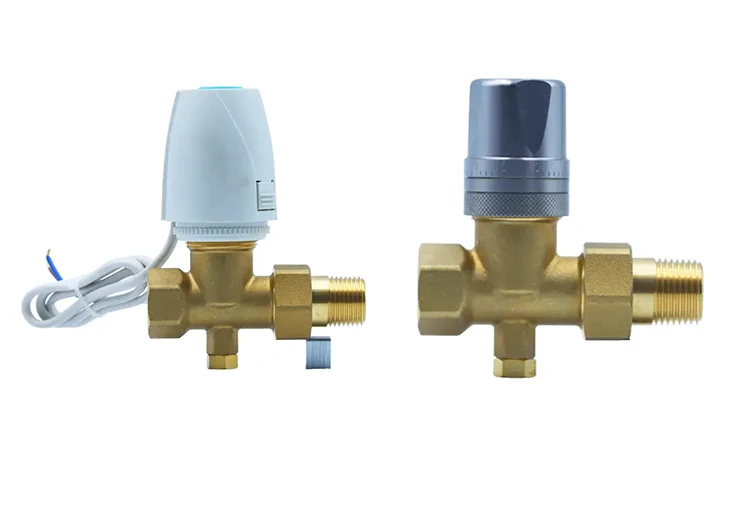

Esta válvula de controle de fluxo integrada para tubo de aquecimento de piso é um dispositivo mecânico desenvolvido pela Huitong especificamente para sistemas de aquecimento residenciais e comerciais de pequeno a médio porte. É forjado em uma única peça de latão HPb59 e possui acabamento niquelado que resiste ao calcário e à oxidação.
Ele incorpora um núcleo de válvula projetado com precisão com marcações de escala claras, permitindo o ajuste manual e preciso do fluxo de água em circuitos individuais. Isto permite um equilíbrio rápido das temperaturas de aquecimento em toda a casa, resolvendo eficazmente problemas de aquecimento irregular.
O corpo da válvula contém juntas de EPDM resistentes ao calor de camada dupla, garantindo um desempenho livre de vazamentos sob a pressão do ciclo de água quente e fria de longo prazo. Seu design integrado elimina a necessidade de adaptadores extras e reduz possíveis pontos de vazamento, enquanto seu tamanho compacto permite que ele caiba facilmente em gabinetes de manifold apertados.
|

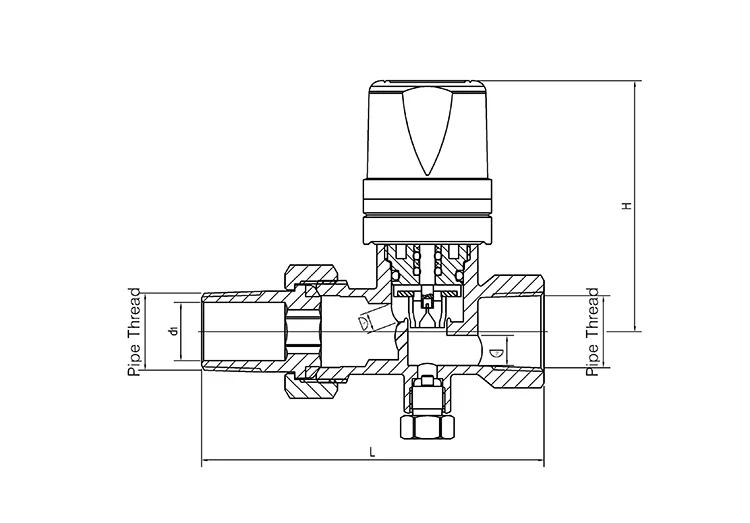

Especificações do produto |
L |
H |
d1 |
∅ |
Rosca de tubo |
|
|
DN |
Tamanho |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
Formado por forjamento a quente com paredes espessadas, o material é denso e livre de porosidade ou buracos de areia. Oferece resistência à pressão estável, é adequado para ciclos de água quente e fria durante todo o ano em sistemas de piso radiante e resiste à deformação ou rachaduras.
Todo o corpo da válvula é niquelado para isolar o material de base de latão do contato direto com minerais à base de água e umidade. Isto inibe eficazmente a acumulação de calcário e a oxidação/ferrugem, prolongando a vida útil da válvula.
Os tarugos de latão passam por análise espectroscópica lote por lote para garantir que não haja lixiviação de metais pesados prejudiciais e que as especificações do material sejam atendidas, cumprindo os padrões ambientais para sistemas de aquecimento residencial interno.
Apresenta um núcleo de válvula interno especializado com marcações de escala claras. Os usuários podem ajustar o fluxo de água de forma intuitiva e precisa para circuitos individuais; as configurações de ajuste são claramente definidas e fáceis de operar, não necessitando de equipamento especializado para configuração.
Ao controlar de forma independente o caudal em cada circuito de piso radiante, o sistema compensa as diferentes resistências dos tubos. Isso resolve problemas como salas na extremidade do circuito que não aquecem enquanto os tubos mais próximos da fonte superaquecem, garantindo temperaturas de aquecimento uniformes e estáveis em toda a casa.
O equilíbrio do fluxo entre as filiais elimina a turbulência localizada e a circulação ineficiente. Isto reduz a carga na bomba de circulação e minimiza a necessidade de operação contínua de alta potência, resultando em economias de energia significativas a longo prazo.
Equipado com duas juntas especializadas em EPDM (Monômero de Etileno Propileno Dieno) projetadas para piso radiante. Eles passam por testes de durabilidade padrão de fábrica para ciclos térmicos e resistem ao endurecimento, encolhimento, rachaduras ou deformação, mesmo durante exposição prolongada a água quente superior a 60°C.
As vedações são posicionadas simultaneamente no núcleo da válvula e nas roscas do corpo da válvula, garantindo um encaixe de alta precisão. Isso mantém uma vedação hermética e à prova de vazamentos, mesmo sob pressões flutuantes da água causadas pelo ciclo térmico, eliminando efetivamente o risco de infiltração lenta nos pontos de conexão.
Os componentes de vedação passaram individualmente por dezenas de milhares de ciclos de envelhecimento em alta e baixa temperatura. Isso garante que o desempenho da vedação permaneça inalterado durante a operação ininterrupta durante todo o ano em aplicações de aquecimento residencial ou comercial.

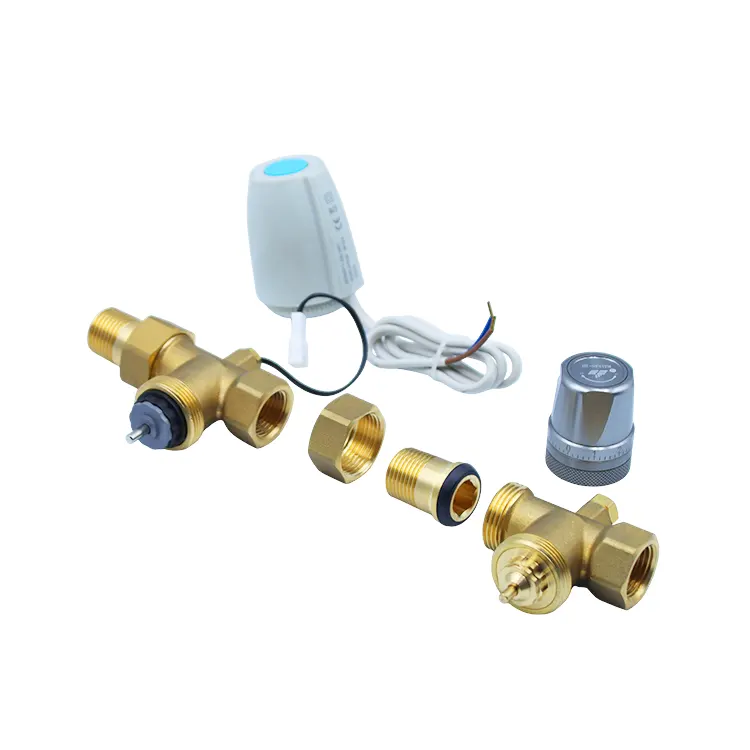

O corpo da válvula de controle de fluxo integrado do tubo de aquecimento de piso e o mecanismo de ajuste são formados como uma única unidade, eliminando a necessidade de adaptadores adicionais ou acessórios de divisão de fluxo. Isto reduz drasticamente o número de pontos de conexão roscados, minimizando assim o risco de vazamento na fonte.
A estrutura simplificada e compacta conserva espaço limitado dentro do gabinete do manifold. Ele permite uma instalação descomplicada em áreas confinadas, como vãos estreitos no teto, eixos de tubos verticais e pequenos gabinetes residenciais.
Ambas as extremidades do corpo da válvula apresentam especificações de rosca padrão comuns à indústria de piso radiante, permitindo a conexão direta aos coletores principais. É compatível com tubos de aquecimento PEX e compostos de alumínio-plástico, tornando-o um substituto direto ideal para acessórios desatualizados em novas instalações residenciais e projetos de renovação.
Adequado para piso radiante em apartamentos e casas de construção própria. Não requer sistema de controle eletrônico; o ajuste manual baseado em escala é simples e equilibra as temperaturas de aquecimento em todos os ambientes. Seu tamanho compacto cabe facilmente em gabinetes de piso radiante residenciais padrão.
Ideal para espaços comerciais com elevada frequência de utilização e potenciais impurezas nas tubagens. O ajuste manual permite o equilíbrio da temperatura em diferentes zonas, conforme necessário. A estrutura integrada simplifica a instalação, tornando-a adequada para implantação padronizada e em grande escala de HVAC em unidades comerciais.
Adequado para sistemas de piso radiante centralizados em edifícios de escritórios baixos onde não é necessária uma automação predial complexa. Atinge o equilíbrio hidráulico de forma econômica. O produto vem com certificação completa para aceitação do projeto, atendendo aos requisitos de licitação e registro de conclusão em projetos de HVAC de pequeno e médio porte.
Uma solução para substituir conexões de fluxo simples e antigas que apresentam vazamentos ou falhas de ajuste de fluxo. Ela permite a substituição direta com esta válvula de fluxo integrada sem alterar a tubulação principal incorporada, garantindo baixa dificuldade de instalação e um curto período de retrofit, ao mesmo tempo em que otimiza o equilíbrio hidráulico de maneira econômica.
Os tarugos de latão passam por análise espectral lote por lote da composição química. Os núcleos das válvulas e as juntas de EPDM resistentes a altas temperaturas passam por testes separados para ciclagem térmica, resistência à pressão da água e durabilidade/envelhecimento, filtrando componentes propensos a envelhecimento prematuro ou resistência à pressão insuficiente.
Cada válvula de fluxo integrada passa por um conjunto completo de testes: resistência à pressão da água do invólucro, detecção de vazamento/estanqueidade com base em bolhas e testes de durabilidade simulados envolvendo 10.000 ciclos de abertura/fechamento. Esses testes verificam de forma abrangente os limites de pressão, a estabilidade da vedação, a suavidade do núcleo da válvula e a precisão das escalas de ajuste.
Cada corpo de válvula é marcado a laser com um número de lote de produção exclusivo. Os dados de todas as etapas – forjamento, rosqueamento, montagem do núcleo da válvula e inspeção final – são arquivados para garantir rastreabilidade completa. Após o envio, fornecemos relatórios de análise espectral de material de latão e certificados de estanqueidade hidrostática/de fábrica, atendendo a todos os requisitos para inspeções de piso radiante residencial, registros de conclusão de projetos comerciais de HVAC e desembaraço aduaneiro no exterior.
Todos os produtos vêm com uma garantia padrão do fabricante de 12 meses que cobre defeitos inerentes de material e fabricação, como rachaduras no corpo de latão, vazamentos devido a problemas de montagem, emperramento do núcleo da válvula ou falha na escala/mostrador.
Técnicos profissionais fornecem orientação individual cobrindo padrões de montagem de válvula de fluxo múltiplo, métodos práticos de ajuste de mostrador, testes de pressão de tubulação seccional e solução de problemas para vazamentos de vedação, reduzindo assim o tempo de retrabalho durante a instalação e comissionamento no local.
Uma equipe de suporte on-line multilíngue acomoda fusos horários globais, garantindo respostas rápidas a perguntas sobre seleção de produtos, rastreamento de pedidos em grandes quantidades e relatórios de problemas pós-venda de atacadistas estrangeiros e empreiteiros de aquecimento de piso de pequeno e médio porte, garantindo uma comunicação transfronteiriça perfeita.
Para projetos comerciais ou residenciais de grande escala, oferecemos especificações de rosca personalizadas com base nos diâmetros dos tubos coletores e nos requisitos de layout do gabinete. Também fornecemos um fornecimento estável e de longo prazo de peças de desgaste substituíveis, como juntas EPDM OEM e núcleos de válvulas ajustáveis.
Válvula de controle de fluxo integrada para tubo de aquecimento de piso: Possui ajuste manual mecânico sem atuadores eletrônicos. Ele foi projetado especificamente para sistemas de piso radiante em residências, lojas de pequeno e médio porte e pequenos edifícios de escritórios que não possuem Sistemas de Automação Predial (BAS); ele é otimizado para balanceamento hidráulico básico a um custo menor. Válvula de fluxo controlada por programa: Equipada com módulo de controle eletrônico de motor de passo; compatível com sinais de automação predial 0-10V e Modbus; adequado para projetos comerciais de HVAC com plataformas de gerenciamento inteligente BMS (por exemplo, grandes shopping centers, edifícios de escritórios altos, aquecimento central comunitário); suporta controle de fluxo remoto baseado em programa.
Válvula de Controle de Fluxo Integrada: Baseia-se na rotação manual do núcleo da válvula; o ajuste fino do fluxo para um único ramal é obtido por meio de uma escala intuitiva; não requer fiação de controle elétrico associada ou host de automação; o comissionamento no local não requer técnicos especializados em controle elétrico. Válvula de fluxo controlada por programa: Suporta ajuste manual local e controle de fluxo automático remoto/programado através do sistema predial; requer a instalação de linhas de sinal de controle elétrico e integração com um host de automação; o comissionamento requer experiência em programação de automação predial.
Válvula de controle de fluxo integrada: Direcionada para projetos de piso radiante de pequeno e médio porte (renovações residenciais, pequenas lojas, escritórios baixos); apresenta uma estrutura simplificada sem componentes de controle elétrico; menor custo unitário de aquisição; adequado para instalações HVAC econômicas e de grande volume. Válvula de fluxo controlada por programa: Adequada para projetos HVAC de grande escala, como complexos comerciais e sistemas de aquecimento central em arranha-céus; a inclusão de módulos de controle eletrônico e núcleos de válvulas de precisão aumenta o custo unitário; adequado para projetos comerciais de alto padrão com orçamentos para atualizações de edifícios inteligentes.
Válvula de Controle de Fluxo Integrada: Não contém componentes elétricos; apenas o núcleo da válvula e as juntas são peças de desgaste; requer poucos tipos de peças de reposição e permite substituição simples; a manutenção não requer eletricista – os instaladores de HVAC podem cuidar da substituição de peças; baixos custos de manutenção. Válvula de fluxo controlada por programa: As peças de desgaste incluem o atuador eletrônico, o módulo de comunicação, o núcleo da válvula e as juntas; falhas em componentes elétricos exigem solução de problemas por técnicos especializados; envolve uma gama mais ampla de peças sobressalentes; custos globais de manutenção mais elevados a longo prazo.
Válvula de Controle de Fluxo Integrada: Requer apenas conexões de tubos roscados; não há necessidade de espaço para fiação elétrica; pode ser instalado diretamente em armários compactos de piso radiante ou em tubulações ocultas no teto; nenhuma etapa adicional de instalação de fiação é necessária. Válvula de fluxo controlada por programa: Além da instalação da tubulação, deve ser reservado espaço para instalação da fiação de controle elétrico; a sala de mecânica e os eixos dos tubos dos equipamentos exigem bandejas de cabos de suporte, o que aumenta as etapas de construção no local e as horas de mão de obra.
R: Os tampões de plástico antiquados e os acessórios para tubos simples não possuem capacidade de regulação de fluxo e não conseguem equilibrar o fluxo de água através dos ramos de aquecimento por piso radiante, levando facilmente a aquecimento ou arrefecimento irregular em toda a casa. As conexões de fluxo padrão sem escalas carecem de referência para ajuste, dependendo inteiramente da experiência do instalador; isso torna o comissionamento difícil e propenso a desvios de fluxo subsequentes. A válvula de controle de fluxo integrada para tubo de aquecimento de piso apresenta um núcleo de válvula com marcações precisas, permitindo o ajuste manual intuitivo de fluxo para cada circuito. Sua estrutura integrada reduz o número de pontos de conexão propensos a vazamentos, alcança um equilíbrio hidráulico econômico e é adequada para vários projetos de piso radiante de pequeno a médio porte.
R: Utiliza vedações EPDM projetadas especificamente para piso radiante. Eles passaram em testes de durabilidade de fábrica envolvendo mais de mil ciclos de alternância de temperaturas quentes e frias (acima de 60°C). Eles não endurecem, encolhem ou racham quando imersos em água quente o ano todo. A vedação de ponto duplo – tanto no núcleo da válvula quanto nas roscas – evita efetivamente vazamentos lentos nos pontos de conexão a longo prazo.
R: Ele utiliza especificações de rosca padrão comuns aos mercados HVAC nacionais e internacionais, tornando-o compatível com mais de 95% das principais marcas de coletores de piso radiante. Ele permite a substituição direta em vários sistemas novos e existentes, incluindo residências, casas autoconstruídas, lojas e pequenos edifícios de escritórios. Especificações de rosca personalizadas estão disponíveis para projetos de grande escala usando manifolds não padronizados.
R: O corpo da válvula apresenta um design compacto e simplificado, adequado para instalação na extremidade de um manifold ou em um ramal; apenas a alavanca de ajuste graduado se projeta, permitindo que o corpo da válvula principal seja totalmente revestido com isolamento de piso radiante. Seja instalado em um gabinete de aquecimento residencial compacto ou em um poço de utilidades estreito com espaço limitado, a vazão pode ser facilmente ajustada girando manualmente a manivela - desobstruída por chapas metálicas, tubulações ou isolamento - permitindo uma operação perfeita por uma só pessoa.
R: Absolutamente. As especificações de rosca da válvula são compatíveis com as conexões usadas em manifolds mais antigos. A modernização requer simplesmente a remoção dos componentes existentes e obsoletos e a instalação direta desta válvula de fluxo integrada; não há necessidade de cortar ou modificar as principais linhas de abastecimento embutidas, o que reduz significativamente a complexidade do retrofit, bem como os custos de materiais e mão de obra.
R: As conexões universais de controle de fluxo são componentes de uso geral que requerem adaptadores adicionais para conexão aos manifolds – elas ocupam mais espaço no gabinete do manifold e adicionam possíveis pontos de vazamento. Esta válvula foi projetada especificamente para instalação em coletores de aquecimento por piso radiante - ela combina conexão e regulação de fluxo em um único corpo integrado, não requer adaptadores adicionais e cabe de forma compacta em gabinetes coletores apertados. É a escolha otimizada para projetos de piso radiante residenciais e comerciais de pequeno e médio porte, onde o espaço do gabinete é limitado.
