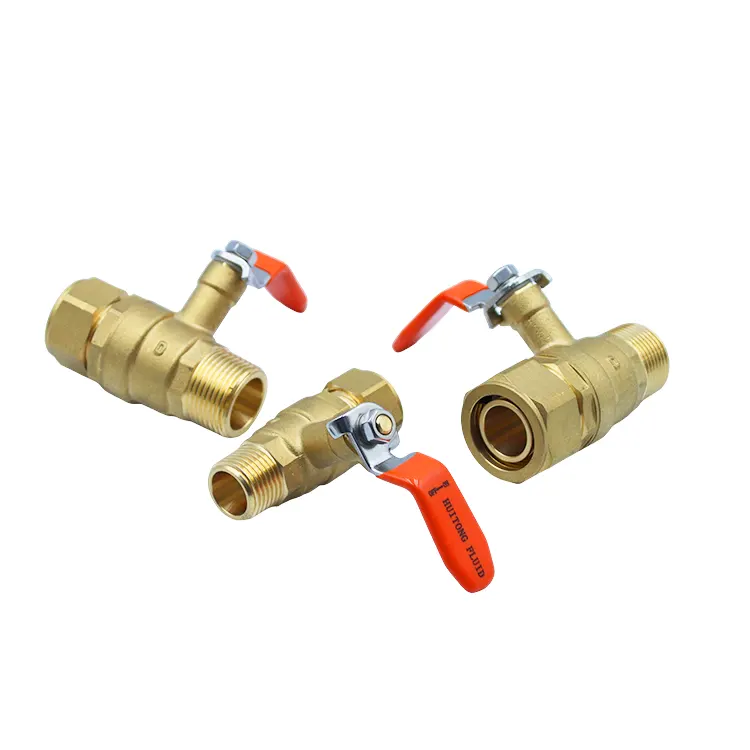

A válvula esfera de latão com rosca macho de tubo PEX-AL-PEX é uma válvula de controle projetada especificamente para as características exclusivas da tubulação composta PEX-AL-PEX. Ao contrário das válvulas de esfera de uso geral, seu projeto estrutural, dimensões de encaixe de compressão e mecanismo de travamento são adaptados à estrutura composta multicamadas de tubos de alumínio-plástico. Ele aborda com eficácia os pontos problemáticos comuns do setor, como deformação da conexão, vazamento causado por ciclos térmicos e baixa compatibilidade de interface.
Construída com um corpo de latão forjado DZR sem chumbo, a válvula apresenta um mecanismo de travamento de compressão de camada dupla e um conjunto de vedação dupla. Ele opera de forma confiável em uma ampla faixa de temperatura (-10°C a 120°C) e suporta tamanhos de tubos convencionais (1216, 1620 e 2025). Adequado para piso radiante, abastecimento de água doméstico, sistemas solares de água quente e circuitos industriais de circulação de água de pequena escala, serve como um componente de válvula especializado e padronizado para projetos de tubulação de alumínio-plástico.
|

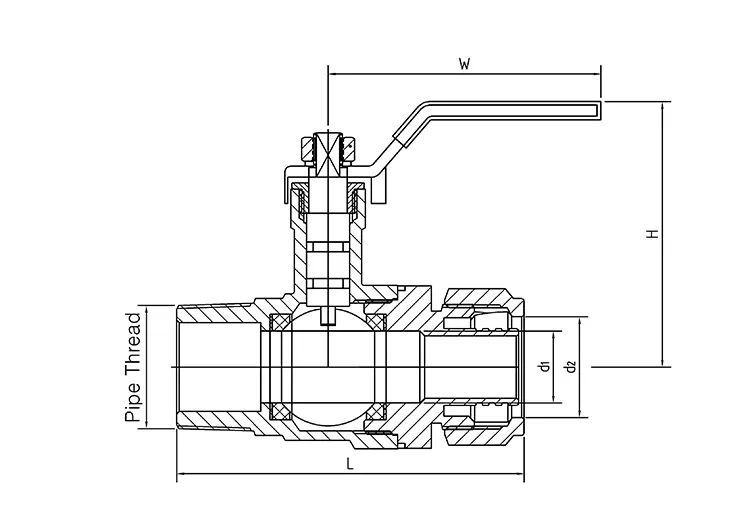

Especificações do produto |
L |
d1 |
d2 |
Rosca de tubo |
W |
H |
|
|
DN |
Tamanho |
||||||
|
15 |
16mm–1/2M |
66.8 |
10.0 |
16.5 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm–1/2M |
68.3 |
10.0 |
21.0 |
G/PT/NPT |
56.75 |
52.75 |
|
20mm–3/4M |
72.3 |
15.0 |
21 |
G/PT/NPT |
56.75 |
55.25 |
|
|
25 |
25mm–3/4M |
74.9 |
15.0 |
25.6 |
G/PT/NPT |
56.75 |
55.25 |
1. Utiliza uma estrutura de travamento de compressão de camada dupla específica do setor, projetada para a natureza composta (camadas macias e duras) do tubo. A força de travamento é distribuída uniformemente, evitando problemas como amassados, rachaduras ou deformações causadas por compressão localizada.
2. Equipado com uma porca de travamento reforçada que garante um ajuste preciso e seguro. Resiste ao afrouxamento ou deslizamento sob condições de flutuação da pressão da água ou ciclos térmicos, garantindo estruturalmente a estabilidade da conexão para sistemas de abastecimento de água contínuos e de longo prazo.
3. Oferece instalação e remoção convenientes e flexíveis. A válvula esférica de latão com rosca macho PEX-AL-PEX permite a desmontagem não destrutiva durante a manutenção, modificações do sistema ou substituição de equipamentos; tanto a válvula quanto o tubo podem ser reutilizados, reduzindo significativamente os custos de O&M e materiais do projeto.
1. As roscas macho são usinadas com precisão usando tecnologia CNC para garantir uniformidade e precisão dimensional. Eles cumprem integralmente os padrões internacionais para acessórios hidráulicos e são compatíveis com a grande maioria dos conectores e acessórios do mercado.
2. As roscas de alta precisão garantem um ajuste firme e seguro, permitindo conexão direta sem a necessidade de adaptadores. Isto reduz o número de pontos de conexão, minimizando efetivamente o risco de vazamento e reduzindo a perda de pressão dentro da tubulação.
3. A superfície roscada é lisa e uniforme, garantindo uma instalação perfeita e sem protuberâncias. Isto evita o desgaste ou desgaste da rosca durante a montagem, melhorando assim a precisão geral da montagem da tubulação e a eficiência da construção.
1. Apresenta uma estrutura de vedação dupla combinando uma esfera de vedação de PTFE espessada com um anel de vedação EPDM resistente a altas temperaturas, oferecendo um equilíbrio entre resistência ao desgaste, tolerância à temperatura (alta e baixa) e resistência ao envelhecimento.
2. Suporta ciclos térmicos de longo prazo (de -10 °C a 120 °C) e flutuações de temperatura - como frio no inverno, calor no verão e variações solares térmicas - enquanto mantém um desempenho de vedação estável e elimina riscos de infiltração ou vazamento.
3. Projetado com uma estrutura interna de passagem completa, livre de zonas mortas que restringem o fluxo; garante um fluxo suave de água com resistência mínima e alta capacidade, evitando quedas de pressão ou vazão insuficiente e garantindo o funcionamento eficiente do sistema de circulação de água.
1. A válvula esférica de latão com rosca macho de tubo PEX-AL-PEX é fabricada a partir de uma peça única forjada de latão DZR (resistente à dezincificação) sem chumbo. Ela apresenta densidade uniforme e uma estrutura compacta, oferecendo resistência à compressão muito superior às válvulas de latão fundido padrão para desempenho de pressão confiável e estável.
2. Apresenta excelente resistência à ferrugem, dezincificação e acúmulo de incrustações. Resiste à corrosão e à incrustação durante o transporte a longo prazo de água da torneira ou água quente, garantindo a ausência de contaminação da água e a conformidade com os padrões de segurança da água residencial.
3. Sem chumbo e em conformidade com o meio ambiente; adequado para purificação de água residencial e tubulação de água quente sanitária, bem como sistemas de circulação de água industrial de pequena escala, oferecendo ampla versatilidade de aplicação.
1. Oferece uma gama completa de especificações, cobrindo totalmente os três principais tamanhos de tubos PEX-AL-PEX (1216, 1620 e 2025) para atender às necessidades de aquisição e estoque em massa para reformas residenciais, projetos comerciais e obras de engenharia de pequena escala.
2. Altamente adaptável a diversas condições operacionais; adequado para uso estável em diversos sistemas de tubulação de fluidos, incluindo circulação de aquecimento por piso radiante, abastecimento de água encanada residencial, transporte de água quente solar e circuitos de água circulante industrial leve.
3. Design de alavanca de 90°: A operação é fácil e suave com desgaste mínimo, tornando-a adequada para comutação e regulação de alta frequência; oferece uso diário conveniente e uma baixa taxa de falhas.
1. Verificação espectral da matéria-prima: Todas as matérias-primas de latão DZR recebidas passam por análise espectral para verificar rigorosamente as principais métricas - como resistência à dezincificação, resistência à corrosão e resistência à compressão - garantindo a qualidade fundamental do produto na fonte.
2. Testes especializados de produto acabado: Cada válvula esférica de latão com rosca macho de tubo PEX-AL-PEX passa por três testes específicos - resistência à pressão hidrostática, estanqueidade / à prova de vazamentos e fadiga operacional - para verificar a precisão do ajuste da rosca, a segurança da conexão do tubo de alumínio-plástico e a estabilidade da vedação.
3. Gerenciamento de rastreabilidade de lote completo: Todos os dados de produção e testes são arquivados; cada produto possui um código de lote exclusivo para rastreabilidade total. Um conjunto completo de relatórios de qualificação está disponível para atender aos requisitos de aceitação de projetos no exterior e de desembaraço aduaneiro transfronteiriço.
1. Conhecimento especializado: Focamos exclusivamente em P&D e produção de válvulas para tubulações de alumínio-plástico (PEX-AL-PEX). Ao contrário dos fabricantes de válvulas de uso geral, as estruturas, especificações e desempenho de nossos produtos são precisamente adaptados às características dos tubos PEX-AL-PEX, garantindo compatibilidade superior e taxas de falhas mais baixas.
2. Vantagens práticas de controle de qualidade: Estabelecemos padrões de testes personalizados abordando problemas comuns com tubos de alumínio-plástico, como deformação e vazamento. Os testes simulam condições reais de ciclos térmicos para eliminar problemas comuns de projeto, como afrouxamento ou infiltração de água, tornando o produto adequado para projetos complexos de encanamento no exterior.
3. Suporte transfronteiriço abrangente: Oferecemos fornecimento estável e em grande escala em todas as especificações. As remessas incluem relatórios completos de materiais, certificados de inspeção de qualidade e documentação de conformidade para atender aos requisitos de registro de projetos e desembaraço aduaneiro de vários países.
4. Suporte técnico direcionado e serviço pós-venda: Com profundo conhecimento em acessórios para tubulação de alumínio-plástico, fornecemos orientação dedicada de instalação, ajuste de rosca e solução de problemas de vedação. Resolvemos rapidamente problemas específicos relacionados a conexões de tubos e compatibilidade operacional, apoiados por uma garantia do fabricante de 12 meses para maior confiança na compra.
R: As válvulas de esfera padrão não possuem a estrutura de encaixe de compressão especializada necessária para tubos compostos de alumínio-plástico (PEX-AL-PEX), muitas vezes levando à deformação do tubo por compressão ou conexões soltas. Esta válvula esférica de latão apresenta um mecanismo de travamento de compressão de camada dupla dedicado projetado para acomodar a estrutura multicamadas de tubos de alumínio-plástico; ela garante fixação uniforme sem danificar o tubo, oferecendo vedação e estabilidade superiores em comparação com válvulas genéricas – tornando-a um componente desenvolvido especificamente para sistemas de tubulação de alumínio-plástico.
R: A linha de produtos cobre as principais especificações do mercado, como 1216, 1620 e 2025. É compatível com tamanhos de tubos padrão usados em piso radiante residencial, abastecimento de água doméstico e sistemas solares térmicos, atendendo aos requisitos da grande maioria dos projetos de tubulação residencial e industrial leve de alumínio-plástico.
R: Apresentando roscas macho padrão usinadas em CNC de precisão, a válvula se conecta diretamente a acessórios de encanamento e conectores de tubos comuns do mercado. Não são necessários adaptadores adicionais, o que reduz os pontos de conexão, simplifica a instalação e reduz o risco de vazamento e os custos de aquisição.
R: Sim. A válvula utiliza uma estrutura de travamento de compressão removível, permitindo uma desmontagem não destrutiva durante a manutenção ou modificações do sistema, sem cortar o tubo ou danificar a tubulação. Tanto a válvula quanto o tubo intacto podem ser reutilizados, economizando efetivamente materiais de projeto e reduzindo custos de operação e manutenção.
