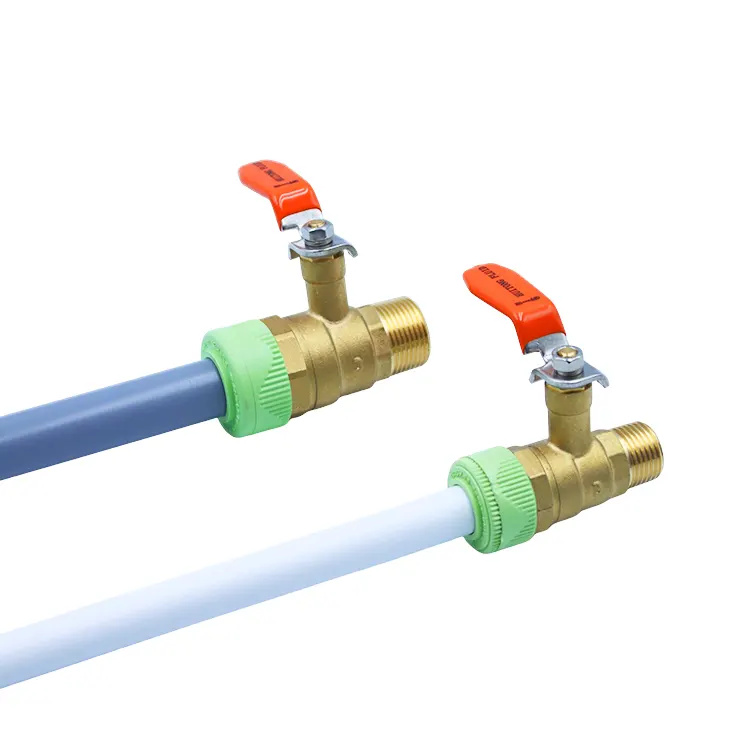

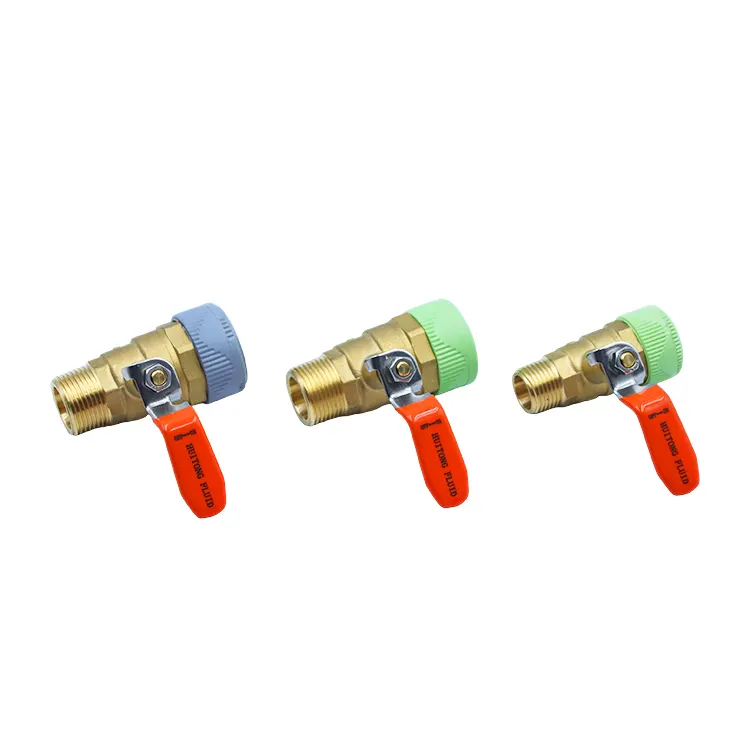

A rosca macho estendida da haste conecta rapidamente a válvula de esfera de latão

Esta válvula esférica de latão de conexão rápida é uma válvula de controle composta desenvolvida pela Huitong especificamente para sistemas de circulação de água quente e piso radiante em alta temperatura. É uma conexão "3 em 1" exclusiva - que combina uma porta de conexão rápida, uma extremidade com rosca macho e uma haste de isolamento térmico estendida - que aborda vários pontos problemáticos de engenharia, como riscos de queimadura durante a operação, instalação complicada, transições difíceis entre tubulações antigas e novas e baixa compatibilidade com tubulações isoladas.

Construída em latão forjado resistente a altas temperaturas e sem chumbo, com uma estrutura de vedação composta e um mecanismo de conexão rápida com travamento automático em aço inoxidável, a válvula permite uma instalação rápida sem soldagem ou adesivos. A válvula esférica de latão de conexão rápida com rosca macho de haste estendida suporta desmontagem não destrutiva para manutenção e é compatível com tubulação isolada oculta e vários materiais de encanamento convencionais, tornando-a a escolha ideal para aquecimento residencial e sistemas de circulação de água industrial leve.

Parâmetros técnicos

Interface composta 3 em 1

1. Apresenta um design diferenciado de porta dupla: uma extremidade utiliza uma interface de conexão rápida "push-in" sem ferramentas, enquanto a outra possui uma rosca macho padrão. Essa funcionalidade dupla atende às necessidades de instalação rápida e conexões rosqueadas, acomodando cenários complexos de transição de tubulação.

2. A porta de conexão rápida incorpora um mecanismo de dente de travamento de aço inoxidável de alta resistência que segura com segurança três tipos de tubos convencionais: tubos de cobre, tubos de aço inoxidável de paredes finas e tubos de piso radiante PEX. Não são necessárias fusões térmicas, adesivos ou ferramentas de crimpagem especializadas, resultando em zero consumíveis de instalação.

3. A extremidade roscada macho está em conformidade com as especificações de encaixe padrão global, permitindo a conexão direta a vários acessórios de tubulação sem adaptadores. Isto reduz o número de pontos de conexão e minimiza estruturalmente o risco de vazamento.

Proteção de segurança aprimorada

1. A válvula utiliza uma haste estendida, termicamente isolada, especialmente projetada. Isto bloqueia eficazmente a transferência de calor do corpo da válvula para o manípulo de operação, resolvendo completamente o problema da indústria de os manípulos ficarem demasiado quentes para serem tocados durante o funcionamento de água quente a alta temperatura ou sistemas de aquecimento por piso radiante.

2. Equipada com uma estrutura de haste reforçada e à prova de explosão, a válvula resiste a flutuações e picos de pressão durante a circulação de água quente. Isso evita o afrouxamento, o desprendimento ou a ejeção de fluido da haste, aumentando significativamente a segurança sob condições operacionais de alta pressão e alta temperatura.

3. Design de operação com alça única de 90°: Apresenta um curso de atuação curto e manuseio suave e sem esforço. A válvula esférica de latão de conexão rápida com rosca macho de haste estendida permite um rápido controle de abertura/fechamento total, mesmo em sistemas de tubulação selada de alta temperatura, tornando-a ideal para aplicações que exigem ciclos frequentes.

Materiais resistentes a altas temperaturas

1. O corpo da válvula é forjado em uma única peça de latão DZR (resistente à dezincificação) sem chumbo. O material é denso e uniforme, oferecendo excelente resistência a altas temperaturas, oxidação e incrustações; resiste à corrosão e à deformação durante a exposição prolongada à água quente.

2. Equipado com componentes de vedação de PTFE compostos resistentes a altas temperaturas. Ao contrário das vedações padrão projetadas para temperaturas ambientes, elas resistem à circulação contínua de água quente sem envelhecer, endurecer ou vazar, garantindo estabilidade de vedação a longo prazo.

3. Estrutura interna de passagem total: Permite o fluxo de água desobstruído, sem estrangulamento ou zonas mortas. A baixa resistência ao fluxo e a perda mínima de fluxo garantem o fornecimento eficiente de água em sistemas de piso radiante, água quente sanitária e sistemas industriais de circulação de água.

Estrutura Corporal Compacta

1. Design compacto e refinado: O corpo da válvula pode ser totalmente revestido com isolamento do tubo, com apenas a alça da haste estendida exposta. Isto preserva a integridade do sistema de isolamento da tubulação e evita a perda de calor.

2. Adequado para instalações ocultas (na parede ou acima do teto): Resolve desafios comuns de instalação associados a válvulas volumosas, como a incapacidade de aplicar camadas de isolamento e condensação localizada ou perda de calor na tubulação.

3. Suporta desmontagem e reutilização não destrutivas: Manutenção, modificações no sistema ou substituições de equipamentos podem ser realizadas sem cortar a tubulação, reduzindo significativamente os custos de manutenção de engenharia e desperdício de material.

Controle de qualidade especializado para conexões de alta temperatura

1. Teste de matéria-prima: Todas as matérias-primas de latão DZR passam por análise espectral na chegada para verificar os principais indicadores de desempenho - como resistência a altas temperaturas e resistência à dezincificação - garantindo o controle de qualidade na fonte.

2. Teste de simulação de produto acabado: Cada unidade passa por testes individuais de estanqueidade, resistência à pressão hidrostática e ciclo/envelhecimento em alta/baixa temperatura. As principais áreas de foco incluem a estabilidade de vedação da haste estendida e a resistência de travamento da interface de conexão rápida. 3. Rastreabilidade de lote completo: cada produto possui um código de lote exclusivo, com registros arquivados para todo o processo – desde a produção e processamento até o teste. A certificação CE e os relatórios de teste de materiais estão disponíveis no momento do envio para atender aos requisitos de aceitação de projetos no exterior e desembaraço aduaneiro.

Sistema de garantia do fabricante

1. A válvula esférica de latão de conexão rápida com rosca macho de haste estendida vem com garantia do fabricante de 12 meses. Fornecemos soluções corretivas gratuitas para problemas causados ​​por processos de fabricação ou defeitos de material, como vazamento de vedação, mau funcionamento de comutação ou falha no mecanismo de travamento.

2. Nossa equipe técnica é especializada em sistemas de encanamento de alta temperatura, oferecendo orientação altamente prática sobre padrões de instalação de conexão rápida, seleção e correspondência de tubos e solução de problemas de vazamentos em tubulações de alta temperatura.

3. Fornecemos suporte pós-venda rápido e multilíngue e oferecemos soluções de tubulação personalizadas para empreiteiros e atacadistas de encanamento globais, garantindo compatibilidade com os padrões de construção locais.

Recomendações operacionais padrão

1. Instalação de encaixe: Antes da instalação, certifique-se de que a extremidade do tubo esteja cortada de maneira limpa, sem rebarbas e livre de detritos internos. Alinhe o tubo verticalmente com a porta de conexão rápida e insira-o em velocidade constante; um "clique" sonoro indica que a trava está acionada. Evite inserção angular ou incompleta, que pode causar vazamentos futuros.

2. Operação da válvula: Durante o uso diário, gire a alça suavemente apenas 90°. Não force a alça nem gire-a além dos limites de deslocamento; isso evita a deformação da haste estendida sob tensão, protege a estrutura interna de vedação de alta temperatura e prolonga a vida útil.

3. Operação em alta temperatura: Ao iniciar ou parar sistemas de água quente ou piso radiante, ajuste a pressão e a temperatura da água gradualmente. Evite flutuações repentinas de temperatura ou picos instantâneos de alta pressão para minimizar o desgaste da vedação e garantir a estabilidade da vedação a longo prazo.

4. Desmontagem e Manutenção: Use ferramentas especializadas para desmontagem durante a manutenção da tubulação para liberar suavemente o mecanismo de travamento. Não force ou puxe com força. Válvulas em bom estado podem ser reutilizadas, reduzindo custos de materiais para o projeto.

Perguntas frequentes

Q1: A interface de conexão rápida afrouxará ou vazará após uso prolongado em ciclos de alta temperatura?

R: A porta de conexão rápida possui dentes de travamento automático de aço inoxidável espessos. Ele foi submetido a testes de envelhecimento cíclico em alta e baixa temperatura, garantindo desempenho de travamento estável sob condições de alta temperatura sem afrouxamento devido à expansão ou contração térmica. Combinado com componentes de vedação resistentes a altas temperaturas, garante vazamento zero durante a circulação de água a longo prazo.

Q2: Com quais tipos de tubulação e sistemas a válvula esférica de latão de conexão rápida com rosca macho de haste estendida é compatível?

R: É compatível com tubos de cobre, tubos de aço inoxidável de paredes finas e tubos de piso radiante PEX. É amplamente utilizado em sistemas domésticos de água quente, sistemas de circulação de piso radiante e circuitos de circulação de água industrial leve, tornando-o adequado para a grande maioria dos projetos de encanamento residencial e industrial leve de alta temperatura.

Q3: O envolvimento do corpo da válvula em material de isolamento afetará sua operação ou dissipação de calor?

R: Não. O corpo da válvula principal pode ser totalmente revestido com isolamento, deixando apenas a alavanca de operação exposta. Isso garante que a operação da válvula permaneça inalterada, ao mesmo tempo que mantém a integridade do isolamento da tubulação – evitando perda de calor localizada ou condensação – e atende aos padrões para instalações de tubulação isolada oculta.

Q4: Quais inspeções de qualidade específicas são realizadas para aplicações de alta temperatura?

R: Além dos testes padrão de estanqueidade e resistência à pressão, realizamos testes de envelhecimento cíclico em alta e baixa temperatura. Eles verificam especificamente a estabilidade de vedação da haste estendida e a resistência de travamento em alta temperatura da interface de conexão rápida, simulando a circulação de água quente a longo prazo para garantir que o produto tenha um desempenho confiável em ambientes complexos e de alta temperatura.

P5: O que deve ser considerado durante o uso diário em condições de alta temperatura?

R: Evite operar a válvula com força excessiva e evite picos ou quedas repentinas na pressão da água; inspecione regularmente a vedação na interface da haste da válvula. O controle gradual da temperatura e da pressão durante a inicialização e desligamento do sistema minimiza o desgaste da vedação e garante a operação estável e de longo prazo da válvula.
