Punho borboleta da válvula de latão para prensa de fogo

O cabo borboleta da válvula de latão Fire Press foi desenvolvido especificamente para um desafio específico de proteção contra incêndio: fornecer desligamento de emergência confiável em espaços onde as válvulas padrão não podem ser operadas. Combina três soluções de engenharia em um único componente:

Conexão de encaixe por pressão – elimina soldagem ou rosqueamento, permitindo instalação segura em interiores acabados sem riscos de incêndio;

Alça borboleta curta – ocupa raio de giro mínimo, permitindo operação de 90° em eixos de tubos estreitos onde alças longas atingiriam paredes ou isolamento;

Corpo de latão forjado HPb59-1 compatível com GA79 - oferece integridade de pressão com classificação PN16 com vedação sem vazamento e proteção da haste à prova de explosão.

O resultado é uma válvula de proteção contra incêndio que não apenas atende aos requisitos do código, mas também resolve as restrições operacionais do mundo real encontradas em reformas comerciais de alto padrão, hotéis e torres residenciais.

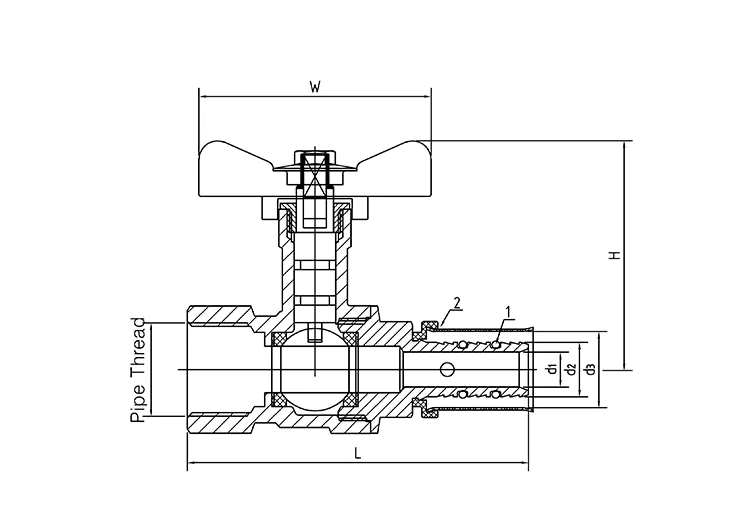

Parâmetros técnicos

Alça Borboleta

1. As válvulas padrão de cabo longo falham em tubulações apertadas: Em instalações reais de proteção contra incêndio, as válvulas padrão de cabo longo muitas vezes ficam inoperantes devido ao ambiente. Quando instalados em poços verticais estreitos, plenums de teto ou salas de equipamentos com espaço livre limitado, alças longas atingem tubos, paredes ou vigas estruturais adjacentes - evitando a rotação completa de 90°; estão obstruídos por camadas de isolamento do tubo, que prendem a alça; não pode ser acessado quando as válvulas estão embutidas atrás dos painéis de acesso com raio de giro limitado.

2. A diferença do cabo borboleta: Esta válvula substitui a alavanca longa saliente por um cabo borboleta compacto e antiderrapante. O raio de giro curto cabe em espaços apertados onde manoplas longas simplesmente não podem girar – garantindo que a válvula possa ser totalmente aberta ou fechada em caso de emergência, não importa quão confinado seja o espaço de instalação.

3. Resposta de emergência com um quarto de volta de 90°: Apesar de seu tamanho compacto, a alavanca borboleta oferece uma operação completa de um quarto de volta de 90°, de totalmente aberta a totalmente fechada - atendendo aos requisitos do código de incêndio para desligamento rápido de emergência. O torque é otimizado para operação com luvas e o design da asa da alça proporciona aderência segura mesmo em condições molhadas ou escuras.

4. Distinção visual para inspeções de incêndio: A silhueta distinta da borboleta torna esta válvula imediatamente reconhecível durante inspeções de segurança contra incêndio. Os inspetores podem identificar rapidamente se a válvula está na posição correta sem precisar procurar em um labirinto de válvulas de encanamento padrão, reduzindo o tempo de inspeção e minimizando o risco de conformidade.

Integridade material para condições de alerta contra incêndio

O corpo da alça borboleta da válvula de latão Fire Press é forjado em latão sem chumbo HPb59-1 - um material escolhido especificamente para as demandas exclusivas de proteção contra incêndio: pressão estática de longo prazo, operação pouco frequente e tolerância zero a falhas. Ao contrário do latão fundido com potencial porosidade em forma de areia, a estrutura forjada garante uma integridade densa e livre de defeitos que mantém a classificação PN16 (1,6 MPa) ao longo de décadas de serviço. Este não é um componente de nível civil - é latão de nível industrial projetado de acordo com as especificações de segurança contra incêndio GA79, validado por meio de análise espectral lote por lote para verificar a conformidade sem chumbo e a capacidade de suporte de pressão.

Tecnologia Press-Fit para instalação segura e compatível com códigos

A instalação tradicional de tubulação de incêndio geralmente requer licenças de trabalho a quente, vigilância contra incêndio e inspeção pós-soldagem. Esta válvula elimina tudo isso. A porta de encaixe por pressão integrada, combinada com um anel de compressão de aço inoxidável, cria uma conexão permanente e estanque usando apenas ferramentas hidráulicas – sem soldagem, sem rosqueamento, sem chama aberta.

A vedação de silicone integrada é formulada especificamente para condições de sistema de incêndio: imersão estática em água de longo prazo com fluxo pouco frequente. Ele resiste à hidrólise, ao endurecimento e à deformação – validados por meio de testes especializados de envelhecimento que simulam décadas de serviço em espera.

Essa formação padronizada de encaixe por pressão garante uma qualidade de junta consistente em todas as instalações, eliminando a variabilidade inerente à soldagem manual ou à montagem de juntas roscadas – e reduzindo significativamente a carga de inspeção dos empreiteiros de proteção contra incêndio.

Integridade do Fluxo de Incêndio e Confiabilidade em Espera

O núcleo esférico de passagem completa cromado da alça borboleta da válvula de latão Fire Press elimina a restrição de fluxo - fundamental para manter a densidade do sprinkler e a pressão de descarga do hidrante. Esta não é uma válvula de diâmetro reduzido com custo reduzido; o diâmetro interno corresponde ao tamanho do tubo para evitar queda de pressão quando a água para incêndio é mais necessária.

A sede espessa de PTFE oferece vedação bidirecional à prova de bolhas, mantendo vazamento zero durante anos de pressão estática. A haste à prova de explosão incorpora um ressalto com limite de deslocamento que evita a ejeção da haste mesmo sob picos de alta pressão – um recurso de segurança crítico para sistemas de proteção contra incêndio que devem operar perfeitamente após anos de espera ociosa.

Faixa abrangente de tamanhos

1. Cobertura total de diâmetros padrão de tubulação de incêndio: A série de válvulas cobre diâmetros padrão de DN15 a DN50, combinando perfeitamente com as dimensões de sprinklers de aço inoxidável de paredes finas e tubulações de hidrantes usadas em edifícios comerciais, complexos residenciais e pequenas salas de equipamentos.

2. O corpo compacto economiza espaço de instalação: A estrutura compacta e simplificada apresenta um design de porta de encaixe por pressão integrado sem componentes redundantes. É adequado para layouts de tubulação densos, requer espaço mínimo para instalação e facilita a construção de redes de tubulação padronizadas.

3. Compatibilidade universal para projetos novos e de modernização: A interface de encaixe por pressão padrão é compatível com as principais tubulações de incêndio de aço inoxidável de paredes finas do mercado. É adequado tanto para novas instalações como para a renovação de redes de tubagens de incêndio existentes, oferecendo ampla versatilidade.

Rigoroso controle de qualidade para engenharia de proteção contra incêndio

1. Triagem espectroscópica de matérias-primas em lote: Cada lote de tarugos de latão HPb59-1 passa por análise espectroscópica para verificar rigorosamente as propriedades livres de chumbo, resistentes à pressão e resistentes à corrosão. Os anéis de pressão de aço inoxidável e as vedações de silicone são submetidos a testes especializados de pressão estática e resistência ao envelhecimento para garantir a adequação a condições de água estática de longo prazo em sistemas de proteção contra incêndio.

2. Testes abrangentes de desempenho de segurança contra incêndio: Cada válvula de latão Fire Press com alça borboleta passa por uma série sequencial de testes - incluindo testes hidrostáticos de alta pressão, testes de estanqueidade/vazamento e testes de durabilidade de 10.000 ciclos - para verificar de forma abrangente os limites de pressão do corpo da válvula, estabilidade de vedação e longevidade operacional.

3. Verificação de precisão da integridade estrutural específica ao fogo: Realizamos inspeções rigorosas do nivelamento e estanqueidade das portas de conexão de encaixe por pressão e verificamos com precisão o torque operacional e a coaxialidade estrutural. Esta abordagem direcionada mitiga riscos comuns em redes de tubulações de incêndio, como desprendimento de tubulações, vazamentos em juntas e bloqueios operacionais.

4. Rastreabilidade de cadeia completa e documentação de conformidade completa: Cada produto é marcado a laser com um código de lote exclusivo, garantindo rastreabilidade total da produção. Fornecemos relatórios de teste de materiais, certificados de conformidade de fábrica e certificação CE, atendendo totalmente aos requisitos de aceitação de conclusão de projeto, arquivamento e desembaraço aduaneiro transfronteiriço nos mercados doméstico e internacional.

Implementação de projetos e serviços de suporte

1. Orientação técnica especializada para instalação de encaixe por pressão contra incêndio: Técnicos profissionais fornecem orientação prática cobrindo todo o processo - incluindo tubos de incêndio em aço inoxidável de paredes finas, moldagem hidráulica, testes de rede de alta pressão e detecção de vazamento - para resolver desafios complexos de instalação.

2. Coordenação multilíngue de projetos transfronteiriços: Nossa equipe multilíngue de atendimento ao cliente acomoda fusos horários globais, garantindo respostas rápidas a consultas de compras no exterior, rastreamento de pedidos e necessidades de manutenção pós-venda, facilitando colaborações em projetos transfronteiriços em grande escala.

3. Soluções personalizadas para projetos de incêndio em massa: Para redes de sprinklers de grande escala e instalações centralizadas de hidrantes, oferecemos planos de seleção de produtos personalizados com base em parâmetros de tubulação específicos e padrões de construção, facilitando a execução bem-sucedida de projetos de segurança contra incêndio em grande escala.

4. Garantia de longo prazo e fornecimento de peças genuínas: Inclui uma garantia do fabricante de 12 meses para a unidade completa e um fornecimento estável e de longo prazo de peças de desgaste genuínas - como anéis de pressão de aço inoxidável e juntas de vedação - para garantir que as necessidades contínuas de manutenção e reparo da rede de tubulação de incêndio sejam atendidas.

Adaptação de precisão para aplicações específicas de segurança contra incêndio

1. Redes de tubulação de incêndio por sprinklers automáticos: Adequado para tubulações de aço inoxidável de paredes finas em sistemas de sprinklers para edifícios residenciais, complexos comerciais e torres de escritórios. A instalação de encaixe por pressão sem solda é ideal para projetos de adaptação de alta qualidade, enquanto o design de furo completo garante um fluxo de água estável para sprinklers.

2. Sistemas de abastecimento de água para hidrantes internos: Compatível com linhas de controle principais e ramais para hidrantes internos. A classificação de alta pressão PN16 atende aos requisitos de fornecimento de hidrantes de pressão constante, enquanto a alça borboleta permite abertura e fechamento rápidos durante emergências.

3. Retrofit de redes de tubulação de incêndio antigas: Elimina a necessidade de trabalho a quente (soldagem) e preserva a integridade das estruturas de tubulação existentes. A tecnologia press-fit permite a substituição rápida de válvulas antigas ou com defeito, reduzindo significativamente a complexidade da construção e os prazos do projeto.

4. Sistemas de tubulação de incêndio fechados para salas de equipamentos: Projetados para espaços apertados, como poços de tubos estreitos e vãos fechados no teto. A alça borboleta compacta resolve as restrições de espaço operacional, enquanto a vedação durável garante confiabilidade para sistemas que permanecem em espera o ano todo.

Perguntas frequentes

Q1: Quais são as principais vantagens do cabo borboleta da válvula de latão Fire Press em relação às válvulas soldadas padrão em projetos de proteção contra incêndio?

R: Válvulas soldadas padrão exigem trabalho a quente, o que envolve controles rígidos no local, altos riscos de segurança e longos tempos de construção; válvulas roscadas são propensas a vazamentos nas roscas. Este produto utiliza um processo de ajuste hidráulico sem solda, eliminando riscos de trabalho a quente e acelerando a instalação. Ele está em conformidade com o padrão de segurança contra incêndio GA79 e é ideal para espaços fechados ou com acabamento de alta qualidade, abordando os principais desafios do projeto em relação à segurança, eficiência e conformidade regulatória.

Q2: A classificação de pressão PN16 atende às demandas de redes comerciais de tubulação de incêndio em arranha-céus?

R: Sim, é totalmente compatível. O corpo da válvula apresenta um design forjado e espesso para maior resistência à pressão, atendendo consistentemente ao padrão de pressão nominal PN16. Ele suporta pressão constante e surtos instantâneos de alta pressão encontrados em redes de incêndio em arranha-céus, atende a diversas condições de abastecimento de água comercial e residencial e atende aos critérios de aceitação de projetos para testes de pressão.

Q3: As vedações são propensas a envelhecer ou vazar quando expostas à imersão estática em água por um longo prazo?

R: Não. O produto utiliza vedações de silicone especializadas e resistentes ao envelhecimento que foram submetidas a rigorosos testes de pressão estática e envelhecimento de longo prazo. Otimizadas para as condições específicas das redes de incêndio – que muitas vezes permanecem estáticas com fluxo de água pouco frequente – as vedações oferecem excelente resistência à hidrólise e ao envelhecimento, garantindo que não haja vazamentos nos pontos de conexão durante o uso a longo prazo.

Q4: O design da alça borboleta curta dificulta as operações de abertura ou fechamento de emergência?

R: Não, não importa. A alça borboleta apresenta um design com torque otimizado, permitindo abertura e fechamento de curso curto de 90° com esforço mínimo. Projetada especificamente para ambientes com espaço limitado - como poços de tubos estreitos e vãos no teto - ela facilita o conveniente corte de água de emergência e a manutenção de rotina, tornando-a mais adequada para sistemas de tubulação de proteção contra incêndio fechados do que válvulas com alças longas.

Q5: Existe o risco de o tubo se soltar ou se soltar com o tempo no ponto de conexão de encaixe por pressão?

R: Não. A combinação de um anel de prensa de aço inoxidável e um processo de prensagem de precisão garante uma estrutura segura; a profundidade e o ajuste do engate são verificados por meio de detecção especializada de falhas na fábrica. Uma vez formada, a conexão é estável e capaz de suportar pequenas vibrações na tubulação e flutuações na pressão da água, eliminando efetivamente riscos de segurança contra incêndio, como desprendimento, afrouxamento ou vazamento.
