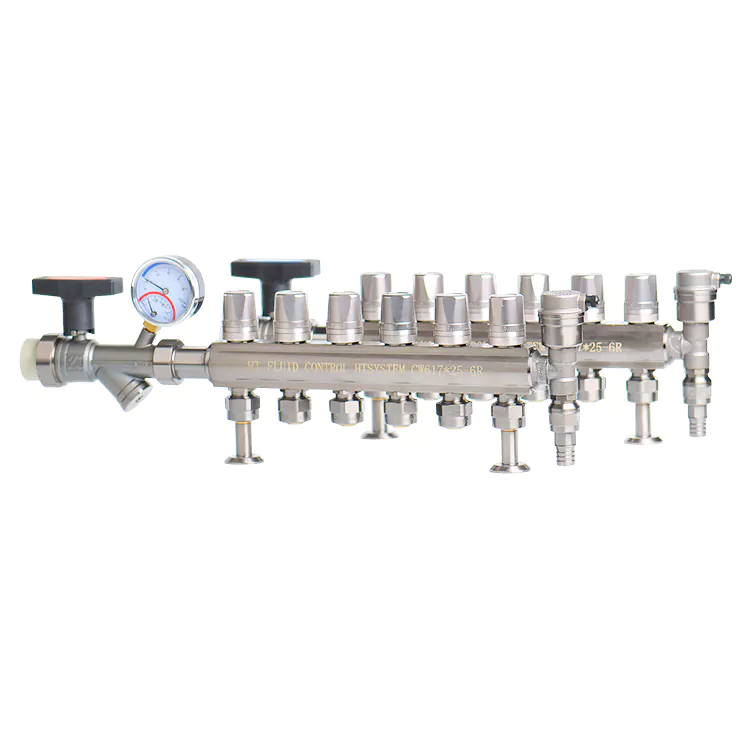

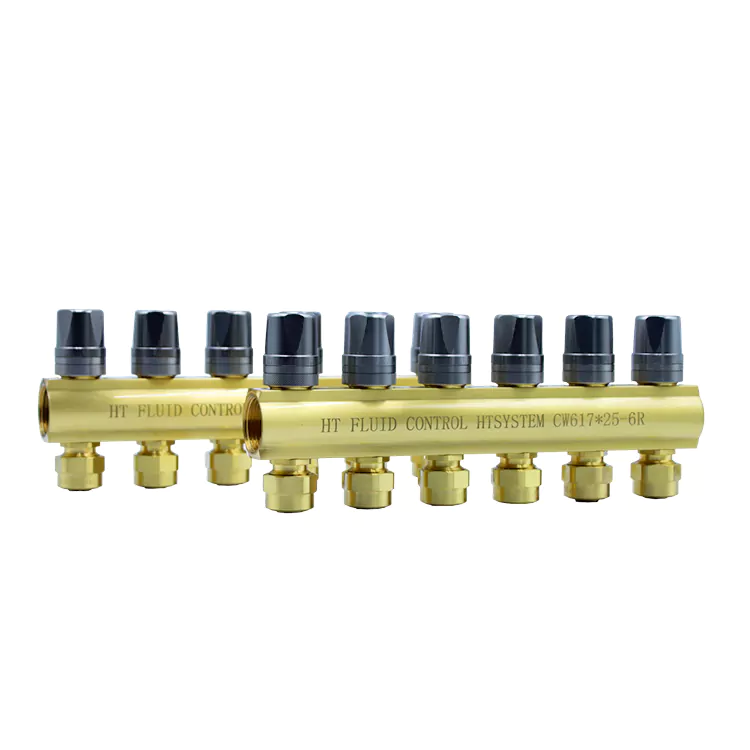

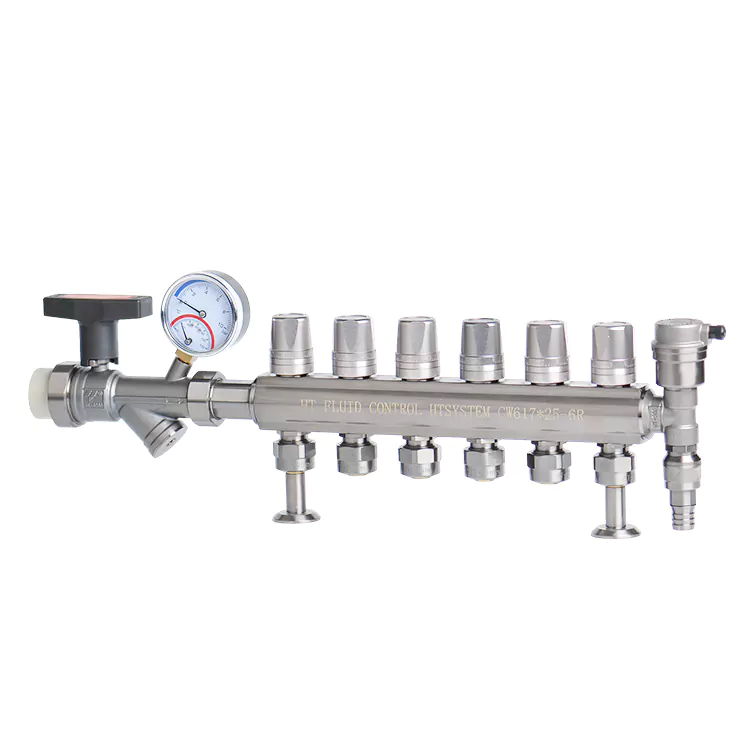

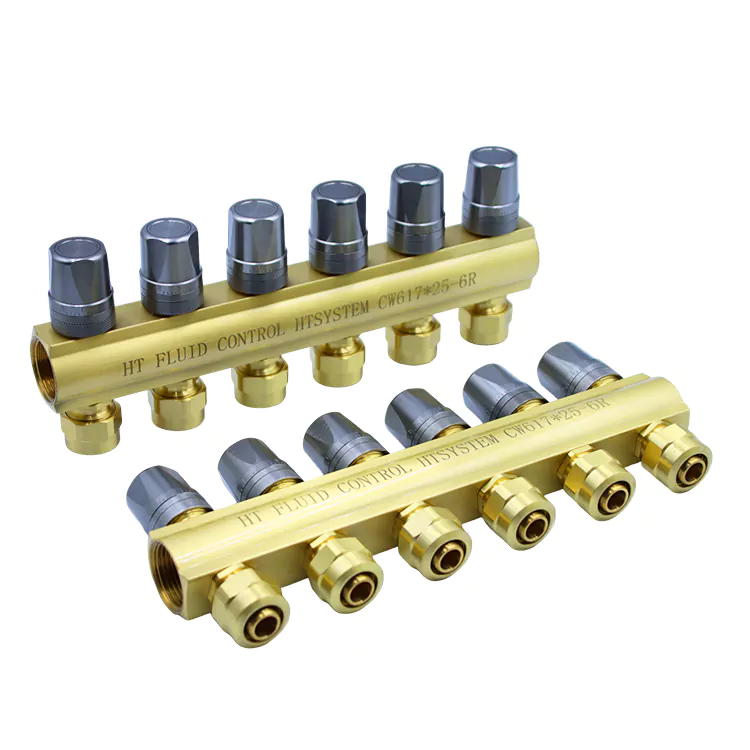

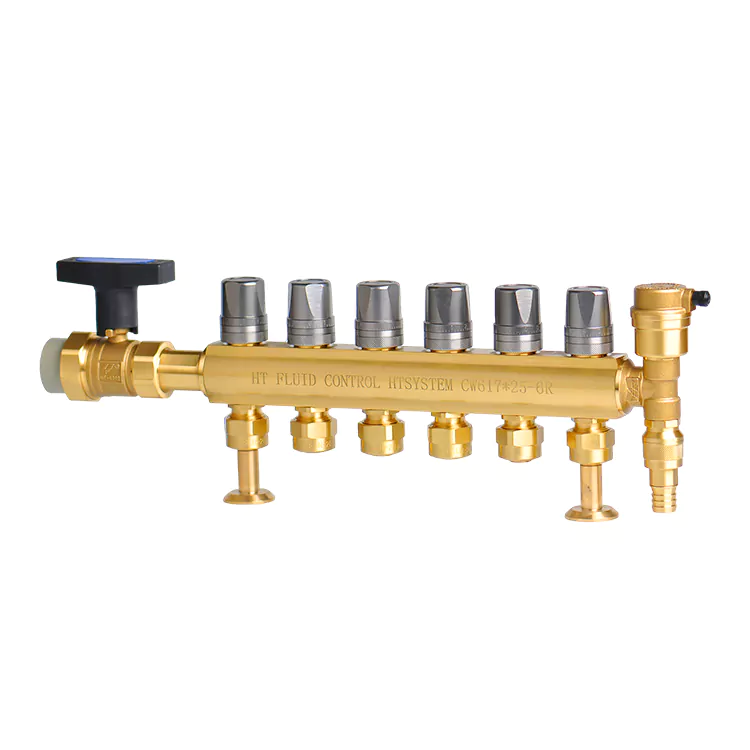

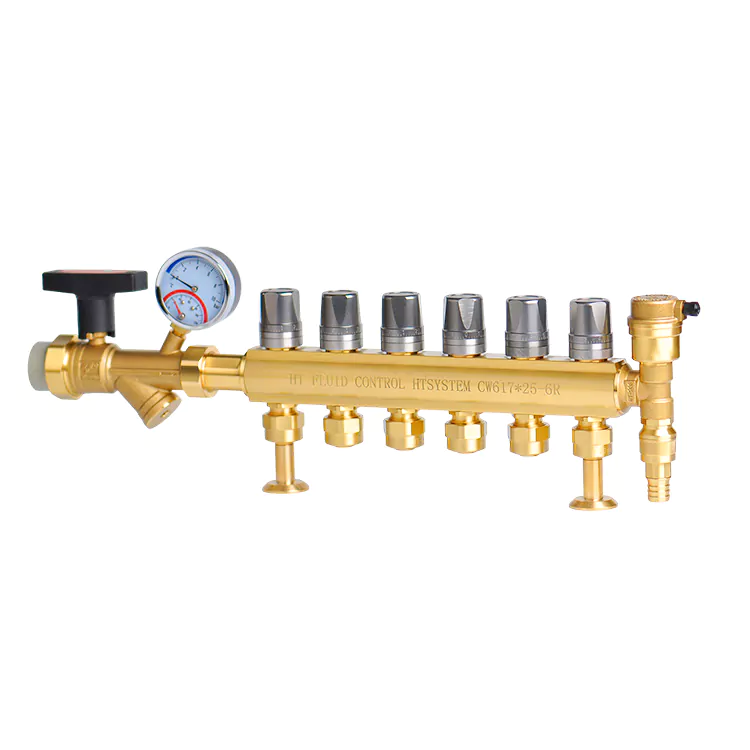

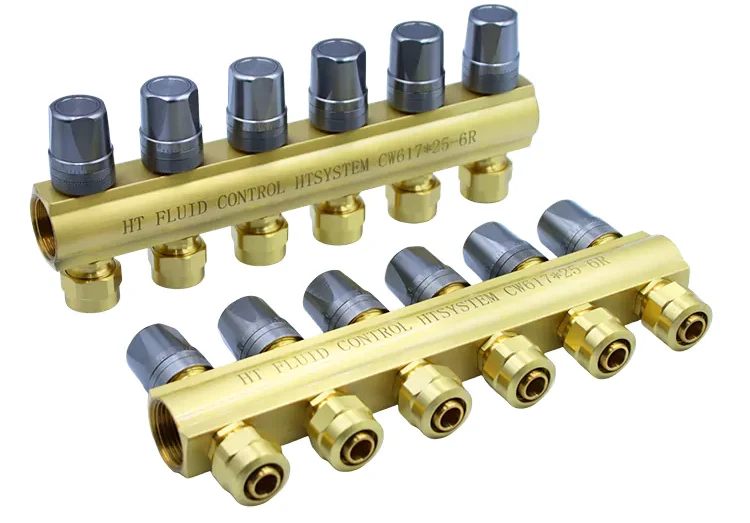

Coletor integrado de latão para tubulação de aquecimento de piso

Durante a construção e operação de longo prazo do sistema de aquecimento de piso, as válvulas coletoras comuns do tipo split geralmente encontram vários problemas, como componentes dispersos, procedimentos de montagem complicados, acúmulo anormal de gás e ruído nas tubulações, a necessidade de desligar todo o sistema para manutenção de linha única e vazamento de água durante a operação em alta temperatura.

Este coletor integrado de latão para tubulação de aquecimento de piso é uma válvula coletora integrada projetada especificamente para o sistema de aquecimento de piso de água. É feito forjando latão HPb59 espesso como uma única peça e é integrado de fábrica com três componentes funcionais principais: uma válvula de exaustão automática, uma válvula de descarga inferior e uma válvula de esfera de ajuste de ramificação independente. Não há necessidade de montagem dispersa no local, reduzindo significativamente o tempo de instalação do sistema de aquecimento de piso.

Os canais internos de fluxo preciso distribuem uniformemente o fluxo de água de aquecimento, reduzindo o ruído do fluxo de água da tubulação; é equipado com uma junta de vedação de silicone resistente a altas temperaturas, garantindo vedação estável e nenhum vazamento em todas as condições de circulação de água em alta temperatura ao longo do ano.

O produto oferece diversas especificações de ramificação para seleção, com uma estrutura geral compacta que economiza espaço de instalação da caixa e uma superfície polida para prevenção de ferrugem. É adequado para decoração de residências, espaços comerciais, edifícios de escritórios e diversos projetos de aquecimento de piso de água, levando em consideração a uniformidade da temperatura de aquecimento, conveniência de instalação e durabilidade de vedação a longo prazo.

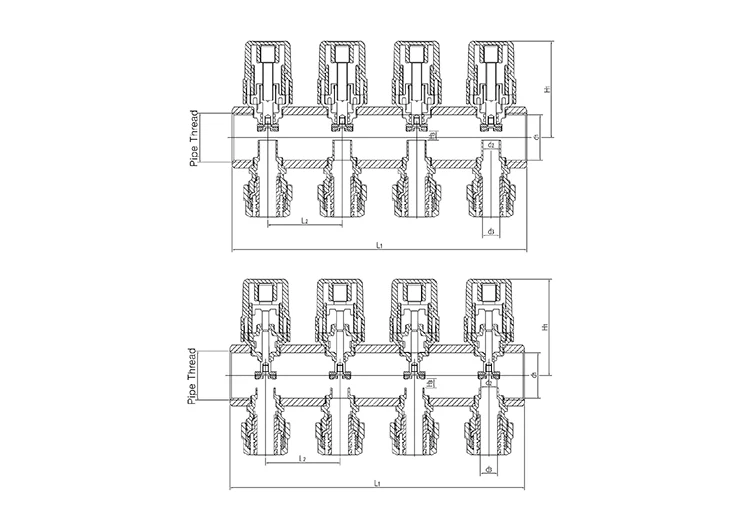

Parâmetros técnicos

O que é o coletor integrado de latão para tubos de aquecimento de piso?

O coletor integrado de latão para tubos de aquecimento de piso é um coletor de cobre amarelo de estrutura integrada e integrada projetado especificamente para tubos de aquecimento de piso. Ela difere das válvulas múltiplas tradicionais separadas e montadas. Vem pré-montado com todos os componentes necessários para válvulas de esfera de exaustão, drenagem e controle de ramal, e é utilizado especificamente para distribuição e recuperação da água de circulação de aquecimento no sistema de piso radiante de água.

É compatível com os principais tubos de aquecimento de piso do mercado, incluindo tubos de aquecimento de piso PEX e tubos de aquecimento compostos de alumínio-plástico PEX-AL-PEX. As especificações multi-ramos cobrem as necessidades de decoração residencial em pequena escala e projetos de aquecimento comercial em grande escala.

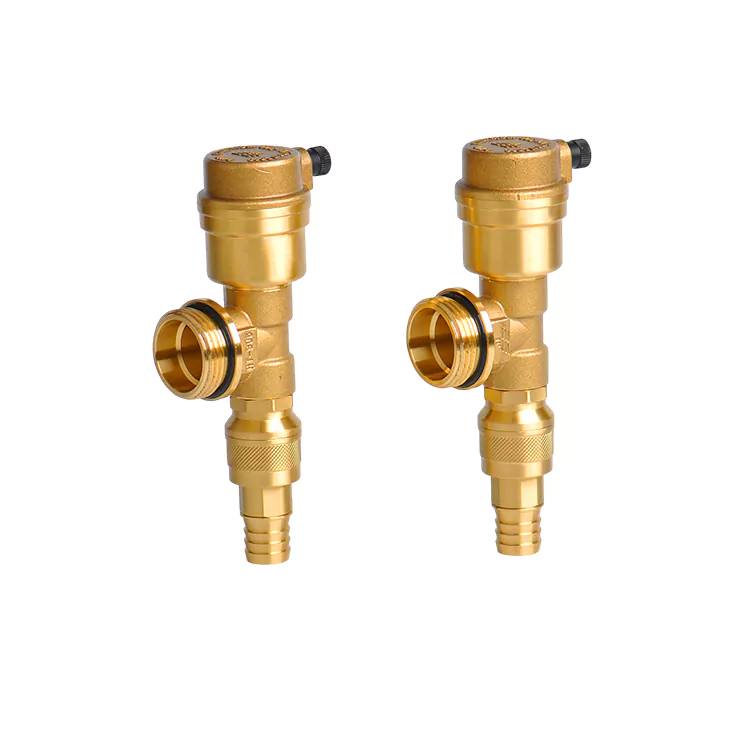

A unidade é equipada com três componentes padrão: uma válvula de escape automática superior, uma válvula de drenagem inferior e uma válvula esférica de comutação separada para cada ramal. Este único conjunto de equipamentos pode atingir simultaneamente quatro funções básicas: distribuição de vazão de água, exaustão de tubulações, drenagem de sujeira e controle liga-desliga independente de cada ramal.

Função do produto e cenários de aplicação

(1) Função central do sistema de aquecimento

1. Distribuição equilibrada do fluxo de água de aquecimento: Os canais internos precisos transportam uniformemente água quente para cada seção dos tubos de aquecimento de piso, evitando fluxo de água excessivo ou insuficiente em uma única linha, garantindo temperatura de aquecimento uniforme em toda a casa e reduzindo problemas de desequilíbrio de temperatura local.

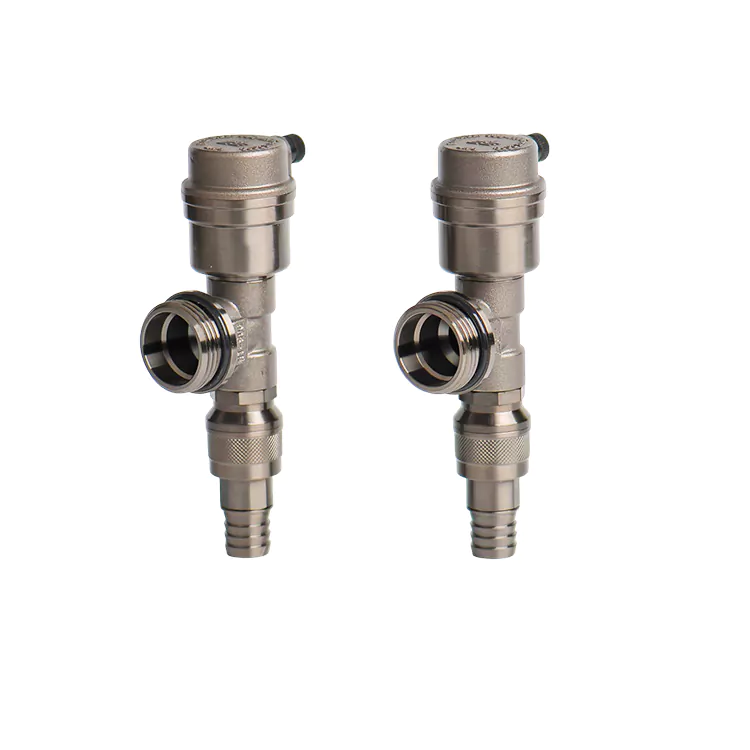

2. Descarga rápida de ar nas tubulações: A válvula de exaustão automática integrada libera continuamente o ar acumulado nas tubulações de aquecimento de piso, eliminando sons anormais causados ​​pelo impacto do fluxo de água e evitando o bloqueio de ar que leva à estagnação da circulação de aquecimento.

3. Descarga regular e limpeza de tubos para remover impurezas: A válvula de descarga integrada inferior pode remover regularmente sedimentos, ferrugem e outras impurezas nos tubos, evitando o bloqueio dos tubos de aquecimento de piso e mantendo a circulação suave da água de aquecimento.

4. Desligamento independente de cada linha, sem afetar o aquecimento de toda a casa: Cada linha de tubos está equipada com uma válvula de esfera reguladora independente. Quando a tubulação está entupida ou vaza e precisa de manutenção, apenas o ramal defeituoso pode ser desligado, sem desligar todo o sistema de piso radiante, reduzindo significativamente o impacto na operação e manutenção.

(2) Adaptação detalhada de cenários de aplicação

1. Sistema de aquecimento de piso de água residencial: Para renovação de aquecimento de piso em todas as casas ou novos projetos de construção em residências comerciais e casas autoconstruídas, o corpo compacto é adequado para pequenas caixas de aquecimento de piso doméstico e é compatível com especificações convencionais de 2-6 linhas para casas de pequeno porte e 8-12 linhas para casas de grande porte.

2. Projeto de aquecimento de loja na rua: instalação de aquecimento de piso em grande escala para lojas e restaurantes, especificações multilinhas são adequadas para grandes espaços abertos para atender à demanda de controle de temperatura em diferentes zonas, e os acessórios integrados reduzem o tempo de montagem no local e encurtam o período de decoração da loja.

3. Projetos de aquecimento comercial em edifícios de escritórios e edifícios de escritórios: Sistema centralizado de aquecimento de piso em edifícios de escritórios de vários andares, suportando compra unificada em lote, personalizando o número de ramais de acordo com as divisões do piso e fornecendo qualificações completas de aceitação de engenharia, adequadas para projetos de licitação de HVAC em grande escala.

Vantagens materiais

1. O corpo principal é forjado e formado em uma única peça usando latão HPb59.

A espessura da parede do corpo da válvula é aumentada e o material é denso, sem buracos ou poros de areia. O latão HPb59 possui inerentemente excelentes propriedades antioxidantes e anticorrosivas. Não é propenso à corrosão ou perfuração durante o transporte prolongado de água de aquecimento a alta temperatura, tornando-o adequado para a circulação contínua do sistema de aquecimento durante todo o ano. A superfície é finamente polida para evitar ferrugem e não é propensa a acumular incrustações ou manchas, resultando em uma aparência elegante e durável.

2. Junta de vedação de borracha de silicone resistente a altas temperaturas

Os acessórios especiais de vedação de borracha de silicone que acompanham são diferentes das juntas de borracha comuns. Eles podem suportar a circulação de água em alta temperatura a longo prazo do sistema de aquecimento e não são propensos a endurecer, rachar ou encolher deformações. O uso a longo prazo mantém uma vedação hermética, eliminando o risco de vazamento de água na interface do ramal do coletor.

3. Materiais duráveis ​​para combinar acessórios funcionais

A válvula de esfera de ramal usa um corpo de latão combinado com uma sede de vedação de borracha de flúor. Funciona suavemente e não vaza mesmo após dezenas de milhares de aberturas e fechamentos. Os núcleos internos das válvulas de escape automática e da válvula de esgoto são resistentes à corrosão e podem suportar as impurezas da água de aquecimento e as mudanças alternadas de temperatura entre quente e frio, sem ficarem presos ou falharem.

Controle de qualidade e vantagens

1. Detecção pré-espectral de matérias-primas

Todos os tarugos de latão HPb59 passam por testes de composição espectral lote por lote. O teor de chumbo, anti-dezincificação, resistência a altas temperaturas e indicadores de resistência à corrosão do material são rigorosamente verificados. Para juntas de vedação de borracha de silicone e válvulas de esfera ramificadas, testes de durabilidade cíclica em alta temperatura e vazamento de pressão de água são realizados separadamente para eliminar riscos de envelhecimento e vazamento de componentes.

2. Testes de desempenho 100% abrangentes de produtos acabados

Cada distribuidor de água coletor integrado passa em três testes básicos: resistência geral à pressão da água, detecção de vazamento do tipo bolha e equilíbrio de distribuição do fluxo de água em múltiplos caminhos. Além disso, verificações especiais são realizadas na coaxialidade das roscas dos ramos e na suavidade da abertura e fechamento da válvula esférica para evitar especificamente falhas comuns, como vazamento de rosca, distribuição irregular do fluxo de água e travamento da válvula sob condições de aquecimento de alta temperatura.

3. Rastreabilidade completa da codificação em lote

Cada distribuidor de água coletor é gravado com um código de lote independente exclusivo. Os dados do processo de produção de forjamento, usinagem, montagem de componentes e testes são arquivados e podem ser totalmente rastreados. Durante o envio, um relatório de detecção espectral de material de latão amarelo e um certificado de qualidade de pressão de água e estanqueidade ao ar da fábrica podem ser fornecidos simultaneamente, atendendo totalmente aos requisitos de aceitação de aquecimento de piso para decoração de casa, licitação de projeto comercial de HVAC e arquivamento de conclusão.

4. Vantagem exclusiva de controle de qualidade da estrutura de integração integrada

Todas as válvulas de esfera de exaustão, drenagem e derivação são padronizadas, pré-instaladas e testadas seladas na fábrica. Em comparação com a montagem dispersa de distribuidores de água separados no local, reduz significativamente os riscos de vazamento causados ​​por erros humanos de montagem. O desempenho selado da fábrica é unificado e estável e não há limite de depuração de instalação no local do projeto.

Garantia pós-venda

Estabelecemos um processo de inspeção de qualidade dedicado para acessórios para tubos de aquecimento. As matérias-primas do latão são submetidas a testes espectrais lote por lote. Componentes de vedação de alta temperatura e válvulas de esfera de ramificação passam por testes de durabilidade de ciclos de alta temperatura e vazamento de pressão de água. Todos os produtos acabados passam por testes gerais de pressão da água e estanqueidade ao ar, e a coaxialidade da rosca das válvulas de ramal e a suavidade da abertura e fechamento da válvula são verificadas para evitar vazamento de água em condições de aquecimento de alta temperatura.

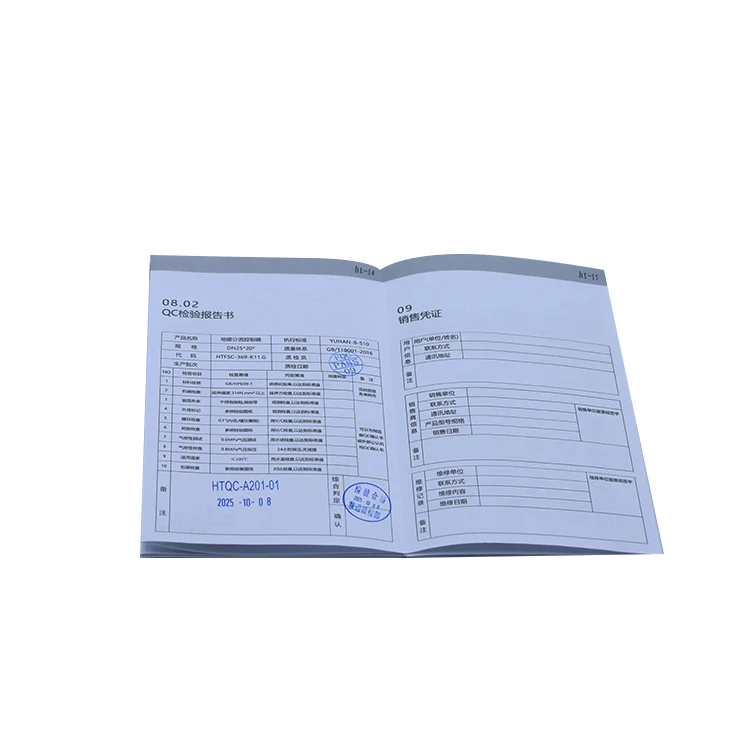

Cada produto é marcado com um código de lote independente. Todo o processo de produção é rastreável. Podemos fornecer relatórios de teste de materiais e certificados de conformidade de fábrica, atendendo aos padrões de aceitação para decoração de casa e piso radiante de engenharia.

Os produtos têm garantia original de fábrica de 12 meses. O pessoal técnico fornece orientação sobre o layout da tubulação, exaustão e depuração de drenagem. O atendimento ao cliente multilíngue está disponível para contato com pedidos de compra e suporte para especificações personalizadas é fornecido para projetos de piso radiante em grande escala. Os anéis de vedação originais de fábrica, válvulas de esfera ramificadas e outras peças de reposição são fornecidos a longo prazo.

Recomendações de manutenção

1. Instruções iniciais de operação para sistemas de aquecimento e água

Ao encher e pressurizar inicialmente o sistema de aquecimento geotérmico, abra lentamente a válvula de exaustão automática na parte superior da distribuição e colete as válvulas de água para evacuar completamente o ar dentro dos tubos até que água limpa e contínua sem bolhas flua da porta de exaustão e depois feche-a. Aumente lentamente a pressão da água do sistema, adicionando pressão em etapas para evitar choques repentinos de alta pressão nas vedações e evitar vazamento de água nas interfaces.

2. Procedimentos diários de manutenção regular

Antes de cada estação de aquecimento, abra a válvula de drenagem inferior para descarregar sedimentos acumulados, ferrugem e outras impurezas na tubulação para evitar que os tubos fiquem entupidos. A cada seis meses, verifique as condições de vedação das válvulas esfera e das válvulas de exaustão e drenagem em cada ramal. Caso haja leve vazamento de água, aperte moderadamente as roscas sem desmontar a distribuição e coletar as válvulas de água como um todo.

3. Operações de manutenção para linhas de tubulação geotérmica de caminho único

Quando uma determinada tubulação geotérmica do sistema de aquecimento não aquece ou vaza, basta fechar a válvula de esfera independente correspondente a esse ramal. Os outros ramais de aquecimento continuarão a circular e fornecer aquecimento normalmente. Depois de concluída a manutenção e aberta a água, abra a válvula de exaustão desse ramal para drenar o ar acumulado e restaurar o aquecimento normal.

4. Medidas de proteção para sistemas de aquecimento geotérmico parados por longo prazo

Quando o sistema de aquecimento geotérmico fica parado por um longo período no final da estação de aquecimento, abra a válvula de drenagem para drenar toda a água acumulada em toda a tubulação para evitar que as tubulações e as válvulas de distribuição e coleta de água rachem devido ao congelamento no inverno. Seque as manchas de água na superfície das válvulas de distribuição e coleta de água, mantenha o interior da caixa seco e retarde a oxidação e incrustação do latão.

Perguntas frequentes

Q1: Comparado com o coletor tipo split, quais são as principais vantagens do coletor integrado de latão para tubos de aquecimento de piso em termos de engenharia de construção?

R: Para o coletor tipo split tradicional, as válvulas de escape, válvulas de drenagem e válvulas de esfera ramificadas precisam ser montadas separadamente no local. O processo de montagem é complexo e erros humanos de instalação podem facilmente causar vazamentos. Este produto vem pré-instalado de fábrica com todos os componentes funcionais. A fábrica conclui o teste de vedação da pressão da água e no local requer apenas a conexão dos tubos de aquecimento do piso. Isto encurta significativamente o período de construção da decoração e reduz a probabilidade de vazamento e retrabalho na tubulação.

Q2: Pode ser compatível com tubos PEX e tubos compostos de alumínio-plástico para aquecimento de piso?

R: É totalmente compatível. Os conectores de ramificação padrão do produto podem ser usados ​​para especificações comuns de tubos de aquecimento PEX e tubos de aquecimento de piso composto de alumínio-plástico disponíveis no mercado. Em projetos de decoração residencial e comercial, onde são utilizados os dois tipos de tubos, não há necessidade de substituição do manifold. A compra e a preparação do estoque serão mais convenientes.

Q3: O corpo de latão forjado HPb59 acumulará rapidamente incrustações e ferrugem sob fluxo de água em alta temperatura e longo prazo?

R: O latão de aquecimento especial HPb59 tem excelentes propriedades anti-incrustantes e antioxidantes. A parede interna é lisa e não apresenta folgas nas juntas após o forjamento único. Não há cantos mortos de acumulação para escala. A camada antiferrugem polida de superfície pode evitar a oxidação pelo vapor de água e não é propensa a enferrujar ou bloquear sob as condições de circulação de água de alta temperatura do aquecimento de piso durante todo o ano.

Q4: A válvula de escape automática integrada requer operação manual frequente?

R: Nenhuma operação manual frequente é necessária. A válvula é uma estrutura de exaustão totalmente automática. Quando o ar é gerado dentro do tubo, ele pode ser liberado automaticamente. Somente quando o sistema de aquecimento de piso é abastecido com água pela primeira vez ou reativado na mudança de estação, as válvulas de exaustão e drenagem precisam ser totalmente abertas manualmente para descarregar completamente o ar acumulado. O uso diário pode ser operado automaticamente.

Q5: Para projetos de aquecimento de piso de edifícios comerciais e de escritórios em grande escala, quais materiais de aceitação de engenharia podem ser fornecidos?

R: Cada remessa pode fornecer um conjunto completo de relatório de teste de espectroscopia de material de latão HPb59, certificado de qualidade de estanqueidade ao ar de pressão de água de fábrica e arquivo de rastreabilidade de lote. As versões em papel e eletrônica serão entregues simultaneamente para atender a todos os requisitos de revisão para aceitação de aquecimento de piso para decoração de casa doméstica, licitação de projetos de HVAC no exterior, desembaraço aduaneiro e arquivamento de conclusão de projeto.

Q6: Se a válvula de esfera independente do ramal vazar, é necessária a substituição de todo o coletor?

R: Nenhuma substituição geral é necessária. Todas as válvulas de esfera ramificadas, juntas de vedação de silicone e válvulas de exaustão e drenagem do produto são peças de reposição originais independentes de fábrica. Somente quando a junta de vedação ou válvula esférica na posição de vazamento falhar, as peças correspondentes podem ser adquiridas separadamente para desmontagem e substituição, reduzindo significativamente o custo de manutenção a longo prazo do sistema de aquecimento de piso.
