Combinamos um respiradouro automático tipo flutuador e uma válvula de esfera de drenagem controlável de forma independente em uma única unidade. Durante a operação diária, expele contínua e automaticamente o ar acumulado para eliminar bloqueios de ar e ruídos associados; durante a manutenção, a válvula de drenagem pode ser aberta separadamente para remover sedimentos e incrustações da tubulação.
Equipada com juntas EPDM resistentes a altas temperaturas, a válvula de controle de drenagem de ventilação de ar traseira integrada em latão foi projetada para suportar a circulação de água em alta temperatura de longo prazo, típica de sistemas de aquecimento por piso radiante. O corpo da válvula apresenta um acabamento niquelado polido que resiste à incrustação e à oxidação, enquanto a estrutura compacta e integrada economiza significativamente espaço de instalação dentro do gabinete do manifold, tornando-a adequada para tudo, desde pequenas unidades residenciais até lojas comerciais e edifícios de escritórios.
|

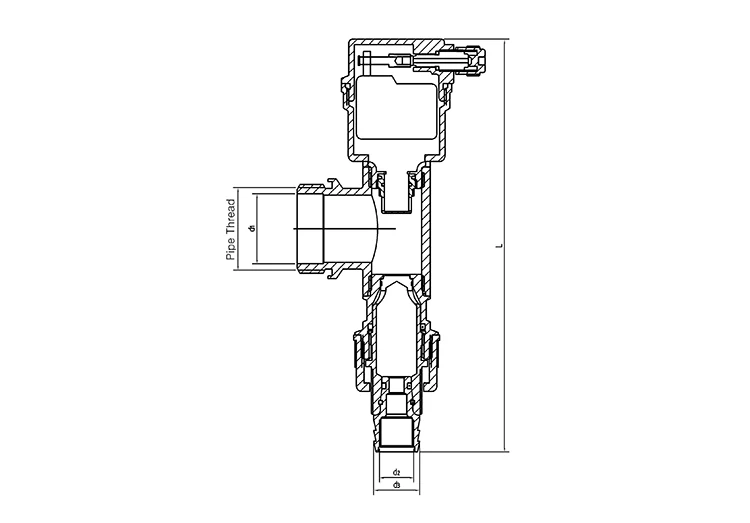

Especificações do produto |
L |
d1 |
d2 |
d3 |
Rosca de tubo |
|
|
DN |
Tamanho |
|||||
|
25 |
32mm-1"M |
153.5 |
26 |
12.7 |
G3/8"F |
G/PT/NPT |
Durante a utilização a longo prazo de sistemas de piso radiante hidrónico, dois problemas principais acumulam-se frequentemente no final do colector, comprometendo o desempenho do aquecimento: o ar preso no circuito de circulação cria câmaras de ar, causando fluxo de água ruidoso e pontos frios em certas divisões; enquanto isso, sedimentos e incrustações se depositam com o tempo, obstruindo as serpentinas de aquecimento e reduzindo a eficiência da troca de calor.
As soluções tradicionais exigem a instalação de válvulas de ventilação e válvulas de esfera de drenagem separadas, que consomem espaço significativo no gabinete, aumentam o risco de vazamentos devido a múltiplas conexões roscadas e tornam a instalação ou substituição complicada. Nossa válvula de controle de drenagem de ventilação de ar traseira integrada de latão é um componente 2 em 1 projetado especificamente para a extremidade de coletores de aquecimento por piso radiante. Ele é forjado em latão HPb59 espesso e de alta qualidade e possui rosca padrão de 1 polegada, permitindo substituir diretamente as tampas das extremidades na grande maioria dos manifolds no mercado sem a necessidade de modificações na tubulação pré-instalada.
A válvula de controle de drenagem e ventilação de ar traseira integrada em latão combina uma ventilação de ar automática e uma válvula de esfera de drenagem em uma única unidade. Isto elimina a necessidade de saídas de ar e bujões de drenagem separados, reduz o número de pontos de ligação roscados e reduz fundamentalmente o risco de fugas de água ou ar nas juntas causadas pela circulação de alta temperatura típica dos sistemas de piso radiante.
A extremidade da válvula possui rosca de 1 polegada padrão da indústria, tornando-a compatível com as especificações da tampa final dos coletores de piso radiante convencionais. A instalação envolve simplesmente a remoção do tampão existente – não é necessário cortar ou modificar a tubulação embutida – reduzindo significativamente o tempo de instalação.
Seu design simplificado e integrado ocupa metade do espaço dos componentes separados. É ideal para instalações com espaço limitado – como pequenos gabinetes de aquecimento em residências compactas ou espaços de utilidades de equipamentos – garantindo um layout de tubulação limpo e organizado.
Fabricada por forjamento a quente em latão HPb59 (um tipo especializado para piso radiante), a válvula apresenta paredes espessadas e uma estrutura densa e sem poros. Ele suporta de forma estável a pressão de circulação do sistema e resiste a abaulamentos, rachaduras ou vazamentos, mesmo sob ciclos térmicos de longo prazo.
O exterior da válvula passa por um processo de proteção dupla – polimento seguido de niquelagem – que isola o material de base de latão dos minerais e da umidade da água de aquecimento. Isto evita a acumulação de calcário e manchas de oxidação durante o funcionamento a longo prazo, mantendo uma aparência limpa e prolongando a vida útil da válvula.
As matérias-primas de latão passam por análise espectral lote por lote para garantir que o conteúdo de chumbo esteja em conformidade com os regulamentos e evite a lixiviação de metais pesados. Adequado tanto para circuitos de água quente sanitária como de piso radiante, cumpre as normas de conformidade ambiental para materiais de tubagem HVAC residenciais.
1. Possui um mecanismo de flutuação integrado e altamente responsivo que libera automaticamente o ar gerado durante o processo de circulação de água do piso radiante, eliminando a necessidade de ventilação manual frequente;
2. Ventila continuamente o ar acumulado para evitar bloqueios de ar e eliminar o ruído causado pela turbulência do fluxo de água; garante a circulação uniforme da água em todo o sistema, evitando baixas temperaturas em ambientes específicos;
3. O conjunto de ventilação é vedado de forma independente; o flutuador funciona de forma confiável mesmo com circulação de água em alta temperatura, evitando problemas como emperramento, vazamentos de ar ou falha mecânica.
1. Equipado com uma alça de controle dedicada; permanece totalmente vedado durante o funcionamento normal do aquecimento e é aberto apenas para lavagem e manutenção do sistema;
2. Permite conexão de mangueira quando aberta; utiliza a pressão da água do sistema para eliminar rapidamente os sedimentos e incrustações acumulados na parte inferior das serpentinas de aquecimento, evitando bloqueios e ineficiência na transferência de calor;
3. A válvula de drenagem possui uma vedação interna de PTFE espessada que mantém um desempenho hermético e sem vazamento mesmo após repetidas aberturas e fechamentos, eliminando riscos de infiltração a longo prazo.
Usa juntas EPDM especializadas resistentes a altas temperaturas que passam por milhares de ciclos de envelhecimento em alta/baixa temperatura conduzidos na fábrica; eles não endurecem, encolhem ou racham durante a exposição prolongada à água quente (acima de 60°C), garantindo uma vedação durável e estanque nas conexões roscadas e nas sedes das válvulas.
Juntas independentes são instaladas em três pontos críticos – o núcleo do respiradouro, a válvula de esfera de drenagem e as roscas do corpo da válvula – criando um sistema de vedação em camadas; isto evita fugas imediatas ou infiltrações causadas pela falha de uma única vedação, melhorando assim a estabilidade operacional do sistema de piso radiante.
As juntas de EPDM e os núcleos flutuantes da ventilação de ar são peças genuínas e substituíveis de forma independente; caso uma vedação envelheça ou falhe, apenas o componente específico precisa ser adquirido e substituído, reduzindo significativamente a manutenção a longo prazo e os custos de consumíveis para o sistema de aquecimento.
Cada lote de tarugos de latão HPb59 passa por testes espectroscópicos e físico-químicos para controlar rigorosamente os parâmetros relativos ao teor de chumbo, resistência à compressão e resistência à dezincificação. Os flutuadores de ventilação e as juntas de EPDM passam por testes especializados de ciclos de alta temperatura e durabilidade hidrostática para eliminar preventivamente componentes propensos ao envelhecimento ou resistência à pressão insuficiente.
Cada válvula de controle de drenagem de ventilação de ar traseira integrada de latão passa por testes de pressão hidrostática, testes de vazamento de hermeticidade baseados em bolhas e testes de durabilidade envolvendo dezenas de milhares de ciclos de abertura/fechamento. Esses testes verificam de forma abrangente os limites de pressão do corpo da válvula, a estabilidade da vedação e a capacidade de resposta das funções de ventilação e drenagem.
Verificações especializadas são realizadas na coaxialidade das roscas de instalação de 1 polegada, na sensibilidade do flutuador de ventilação e na estanqueidade da válvula de esfera de drenagem. Esta precisão garante a prevenção de três falhas comuns no sistema de aquecimento por piso radiante: desalinhamento da rosca, bloqueio do mecanismo de ventilação e fugas na porta de drenagem.
Cada válvula integrada de controle de ventilação e drenagem de ar de latão é gravada a laser com um código de lote exclusivo e os registros que abrangem todas as etapas de produção - forjamento, usinagem, montagem de componentes e inspeção final - são permanentemente arquivados. Após o envio, fornecemos relatórios de análise espectroscópica para o material de latão e certificados de conformidade de fábrica para desempenho hidrostático e hermético, atendendo aos requisitos para inspeções de piso radiante residencial e registros comerciais de conclusão de projetos de HVAC.
Técnicos profissionais fornecem orientação individual sobre padrões de montagem de rosca, ajuste de flutuação, procedimentos de lavagem da linha de drenagem e protocolos de solução de problemas para vazamentos, reduzindo assim o tempo de retrabalho durante a instalação e comissionamento no local.
Nossa equipe de suporte on-line multilíngue acomoda fusos horários em todo o mundo, garantindo respostas rápidas a perguntas sobre seleção de produtos, status de pedidos em massa e questões pós-venda de atacadistas de HVAC e empreiteiros de piso radiante no exterior, facilitando a comunicação transfronteiriça contínua.
Para projetos de aquisição em massa, como instalações residenciais de piso radiante ou sistemas de aquecimento comercial para lojas e edifícios de escritórios, fornecemos planos de configuração personalizados e padronizados com base nas especificações do coletor e nos requisitos de layout do gabinete, otimizando a lista de inventário para todo o conjunto de acessórios de tubulação.
Garantimos um fornecimento contínuo e de longo prazo de peças individuais de desgaste, como juntas EPDM genuínas e núcleos de válvulas flutuantes de ventilação de ar. Toda a linha de válvulas integradas de ventilação e drenagem de ar vem com garantia do fabricante de 12 meses que cobre defeitos inerentes de material e fabricação - incluindo rachaduras no corpo da válvula de latão, vazamentos devido a problemas de montagem na fábrica e bloqueio de componentes de ventilação ou drenagem de ar - com orientação técnica gratuita e peças de reposição genuínas fornecidas.
Adequado para substituição de terminais coletores em residências comerciais e residências autoconstruídas; a estrutura integrada adapta-se a armários de aquecimento residenciais compactos. A ventilação automática elimina o ruído no sistema de aquecimento e a simples manutenção periódica da drenagem atende às necessidades de uso de longo prazo das residências comuns.
Ideal para ambientes comerciais com alto tráfego de pedestres e águas contendo impurezas; a válvula esférica de drenagem permite a descarga rápida e periódica de sedimentos, reduzindo o risco de bloqueios da bobina. O corpo compacto da válvula economiza espaço em armários de utilidades apertados, tornando a válvula de controle de drenagem de ventilação de ar traseira integrada de latão adequada para instalações HVAC comerciais padronizadas e em grande escala.
Adequado para edifícios de escritórios de vários andares que exigem numerosos coletores centralizados; a válvula integrada "dois em um" reduz a variedade de peças a serem adquiridas e simplifica os processos de montagem em massa. A linha de produtos vem com documentação completa para aceitação do projeto, atendendo aos padrões para licitações de projetos de HVAC em grande escala e auditorias de preenchimento de conclusão.
As conexões separadas de ventilação e drenagem nas extremidades dos coletores existentes geralmente sofrem envelhecimento e vazamentos. Em vez de substituir todo o coletor, a tampa antiga pode simplesmente ser removida e substituída por esta válvula integrada. Isto não requer nenhuma modificação na tubulação embutida do piso radiante, resultando em uma renovação mais fácil, um cronograma de projeto mais curto e custos significativamente reduzidos de materiais e mão de obra.
R: As conexões separadas tradicionais exigem a instalação de uma ventilação de ar independente e um bujão de drenagem; esses dois componentes ocupam um espaço significativo no gabinete do manifold, dobram o risco de vazamento devido às duas conexões roscadas e envolvem montagem complexa no local e custos de mão de obra mais elevados. Este produto integra funções de ventilação e drenagem em um único corpo de válvula com apenas uma conexão roscada, reduzindo drasticamente os riscos de vazamento. Sua estrutura compacta e completa cabe em gabinetes de manifold apertados e substitui a tampa original diretamente, sem modificações na tubulação. Simplifica a gestão de inventário e reduz o tempo de instalação no local, tornando-o uma escolha ideal para redução de custos e melhoria de eficiência tanto em novas instalações como em projetos de renovação.
R: Não. A ventilação possui um mecanismo de flutuação interno de alta precisão que passou nos testes de durabilidade de fábrica envolvendo dezenas de milhares de ciclos de alta e baixa temperatura. A bóia sobe e desce com flexibilidade para liberar o ar automaticamente sempre que o ar se acumula na água circulante. É equipado com uma vedação EPDM resistente a altas temperaturas que evita que a bóia grude, mesmo após imersão prolongada em água quente, garantindo uma ventilação de ar sensível durante toda a estação de aquecimento, sem emperramento ou vazamento.
R: É totalmente compatível. A extremidade de instalação apresenta uma rosca macho padrão de 1 polegada comum na indústria de piso radiante, atendendo às especificações da maioria dos coletores nacionais e importados usados em aplicações residenciais e comerciais. Permite a substituição direta tanto em novas instalações como em projetos de renovação sem a necessidade de adaptadores redutores adicionais.
R: Não, não vai. Ele vem com uma junta EPDM de nível industrial projetada especificamente para sistemas de piso radiante. Esta junta passou de forma independente em testes de envelhecimento de longo prazo envolvendo imersão em água estática de alta temperatura; ele suporta de forma confiável a circulação contínua de água quente superior a 60°C e resiste ao endurecimento, encolhimento ou rachaduras durante o ciclo térmico. Garante uma vedação hermética durante toda a estação de aquecimento, eliminando o risco de vazamento lento nos pontos de conexão.
R: Não, não vai. Em comparação com componentes separados de ventilação e drenagem, a estrutura da válvula integrada reduz o volume total quase pela metade. O corpo integrado da válvula de controle de drenagem do respiradouro de ar de latão traseiro pode ser totalmente fechado pelo isolamento do sistema de piso radiante, com apenas a alça de drenagem ligeiramente exposta. A alça pode ser facilmente girada para realizar operações de drenagem dentro do espaço padrão reservado no gabinete; não há obstruções de chapas metálicas ou camadas de isolamento, tornando a operação conveniente e sem esforço.
