A válvula de ventilação de ar automática filtrada de latão é uma ventilação de ar automática protetora projetada especificamente para sistemas de tubulação hidrônica propensos a impurezas. É fabricado como uma unidade única em latão HPb59 forjado e espessado, com acabamento niquelado para resistência à ferrugem e corrosão. Seu design compacto cabe facilmente em áreas com espaço limitado, como eixos de tubos estreitos e extremidades de coletores. Disponível em vários tamanhos de rosca, é adequado para piso radiante residencial, ar condicionado central comercial e linhas de abastecimento de água doméstica, resolvendo efetivamente três problemas comuns do sistema HVAC: aprisionamento de ar, bloqueio de flutuação e vazamento de vedação.
|

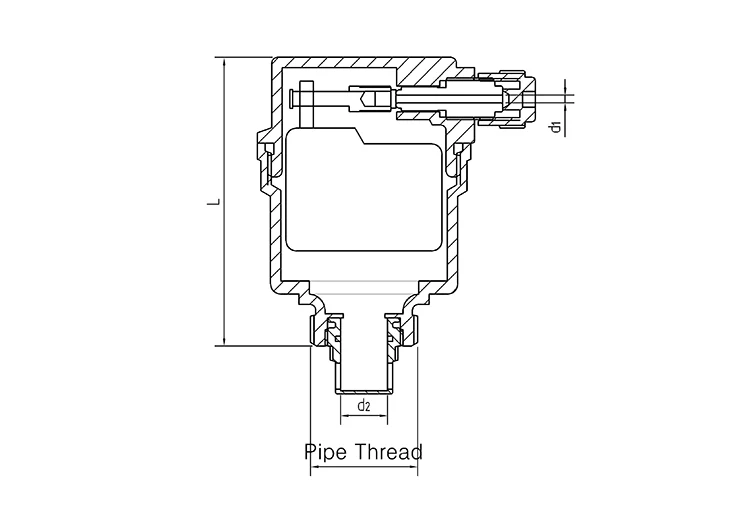

Especificações do produto |
L |
d1 |
d2 |
Rosca de tubo |
|
|
DN |
Tamanho |
||||
|
15 |
1/2"M |
55.5 |
1.5 |
8 |
G/PT/NPT |
A válvula é forjada a quente em latão HPb59, projetada especificamente para aplicações hidrônicas. Apresenta uma parede corporal espessada e uma estrutura de material densa, livre de porosidade ou buracos de areia. Suporta de forma fiável as pressões de circulação da água encontradas nos sistemas de aquecimento por piso radiante e de ar condicionado central, garantindo que não há protuberâncias, fissuras ou fugas durante a exposição prolongada a temperaturas alternadas altas e baixas.
O corpo da válvula passa por um processo de dupla proteção envolvendo polimento e niquelagem. Isso isola o material de base de latão do contato direto com minerais à base de água e umidade, evitando o acúmulo de incrustações e manchas de oxidação ao longo do tempo. A válvula mantém uma aparência limpa e oferece uma vida útil significativamente prolongada.
As matérias-primas de latão passam por análise espectral lote por lote para garantir que o conteúdo de chumbo atenda aos padrões de segurança e evite a lixiviação de metais pesados. A válvula é adequada para utilização em circuitos de circulação de piso radiante e ar condicionado central, bem como em linhas de abastecimento de água potável, cumprindo as normas ambientais para tubagens de água residenciais.
Uma micro tela de filtro de aço inoxidável está embutida no corpo da válvula. A água flui pela tela antes de entrar no interior da válvula, retendo sedimentos e partículas de calcário da tubulação. Isto evita que impurezas duras se alojem entre o flutuador e o corpo da válvula, garantindo que o mecanismo de ventilação de ar permaneça ágil e livre de obstruções a longo prazo.
A tela do filtro é feita de aço inoxidável de nível industrial, oferecendo resistência à corrosão calcária e aos efeitos erosivos dos fluxos de água em alta e baixa temperatura. Ele resiste à ferrugem e a danos em diversas aplicações, incluindo circulação de piso radiante em alta temperatura, sistemas de água gelada para ar condicionado central e abastecimento de água encanada em temperatura ambiente, mantendo uma filtragem eficaz ao longo do tempo.
A tela do filtro é um componente separado e removível. No final da estação de aquecimento ou durante a manutenção devido a bloqueios na tubulação, o corpo da válvula pode ser desmontado para remover a tela. Ela pode ser limpa com água doce e reutilizada, eliminando a necessidade de descartar e substituir toda a válvula e reduzindo significativamente os custos de consumíveis para operação e manutenção do sistema HVAC.
Equipada com um conjunto de detecção de flutuação de alta precisão, a válvula abre automaticamente o canal de ventilação conforme a flutuação desce quando o ar se acumula e o nível da água cai. Depois que o ar é expelido e o corpo da válvula se enche de água, a bóia sobe para fechar a ventilação – eliminando a necessidade de operações de ventilação manuais e repetitivas.
A válvula libera continuamente o ar preso dentro da tubulação, evitando o acúmulo de gás que poderia causar bloqueios de ar ou o zumbido associado ao impacto da água contra as paredes da tubulação. Isto garante temperaturas uniformes da água em todos os sistemas de piso radiante e uma eficiência de troca de calor estável no ar condicionado central, evitando problemas localizados de desempenho de aquecimento ou arrefecimento.
Ao contrário das válvulas de ventilação superior, este modelo apresenta uma abertura de ventilação voltada para o lado. Funciona corretamente independentemente do ângulo de instalação - horizontal, vertical ou inclinado - tornando-o adequado para diversos locais, como extremidades de coletores, laterais de tubos ou tubulações ocultas no teto, oferecendo maior versatilidade de instalação.
Equipados com vedações EPDM especializadas para aplicações HVAC, esses componentes passam por rigorosos testes de fábrica, incluindo mais de mil ciclos de envelhecimento em alta e baixa temperatura. Eles permanecem duráveis sem endurecer, encolher ou rachar, mesmo durante a exposição prolongada à água quente (acima de 60°C) em sistemas de piso radiante ou aos fluxos alternados de água quente e fria encontrados no ar condicionado central.
Juntas de vedação EPDM independentes são instaladas tanto na conexão roscada quanto na câmara de ventilação do flutuador. Essa proteção de camada dupla evita vazamentos na tubulação ou falhas na ventilação causadas pelo envelhecimento ou danos de uma única vedação, melhorando assim a estabilidade geral do sistema.
As juntas de EPDM e as telas de filtro de aço inoxidável são peças originais e substituíveis de forma independente. Se uma vedação ou filtro falhar devido ao envelhecimento, o componente específico poderá ser adquirido e trocado individualmente para restaurar o desempenho da vedação e da filtragem, reduzindo efetivamente os custos de operação e manutenção a longo prazo.
Disponível em uma variedade de tamanhos de rosca padrão, o produto é compatível com especificações de rosca comuns para coletores de piso radiante, tubulação de CA central e linhas de água residenciais. Isso elimina a necessidade de adaptadores redutores extras em projetos HVAC residenciais e comerciais, simplificando os requisitos de estoque.
O corpo aerodinâmico e compacto reduz significativamente o espaço ocupado em comparação com válvulas de ventilação de ar maiores. Ele pode ser instalado diretamente em locais apertados - como extremidades de coletores de piso radiante, plenums de teto, eixos de tubos verticais estreitos ou lacunas apertadas na tubulação de salas de equipamentos - sem obstruir outros componentes da tubulação.
A válvula de ventilação automática de ar de latão filtrado apresenta um design modular destacável. Ao limpar canos ou solucionar problemas de ventilação após a estação de aquecimento, não há necessidade de cortar tubulações embutidas; o corpo da válvula pode ser desparafusado manualmente para limpar o filtro ou substituir a junta. Todas as tarefas de manutenção podem ser realizadas por uma única pessoa, tornando a manutenção fácil e acessível.
Técnicos profissionais fornecem orientação individual sobre padrões de montagem de rosca de válvula, ajuste de sensibilidade de flutuação, desmontagem e limpeza de filtro de aço inoxidável e solução de problemas de vazamentos (água ou ar), reduzindo assim o tempo de retrabalho durante a instalação e comissionamento no local.
Uma equipe de suporte on-line multilíngue acomoda fusos horários em todo o mundo, garantindo respostas rápidas a perguntas sobre seleção de produtos, rastreamento de pedidos em grandes quantidades e solução de problemas pós-venda de atacadistas de encanamento e empreiteiros de HVAC no exterior, facilitando a comunicação transfronteiriça contínua.
Soluções personalizadas estão disponíveis para projetos de aquisição em massa, como piso radiante residencial para complexos habitacionais ou ar condicionado central para edifícios comerciais e escritórios. Personalizamos a seleção de produtos e as configurações correspondentes com base nos diâmetros dos tubos e layouts de instalação, otimizando a lista de inventário para todo o sistema de tubulação HVAC.
Fornecimento contínuo e de longo prazo de peças de reposição genuínas (por exemplo, juntas de EPDM, filtros de aço inoxidável, conjuntos flutuantes); toda a linha de válvulas de ventilação automáticas com filtros vem com uma garantia padrão do fabricante de 12 meses que cobre defeitos de material e de fabricação - como rachaduras no corpo de latão, vazamentos na vedação de fábrica, travamento da bóia e corrosão ou danos ao filtro - com orientação técnica gratuita e peças de reposição fornecidas.
Projetado especificamente para os terminais múltiplos de sistemas de piso radiante em apartamentos e residências particulares; altamente adaptável a regiões com elevados níveis de impurezas na água da torneira e calcário. O filtro integrado bloqueia detritos para proteger o mecanismo de flutuação, a ventilação automática elimina o ruído causado pelo fluxo de água no sistema de aquecimento e o corpo compacto da válvula cabe facilmente em pequenos gabinetes residenciais de piso radiante.
Projetado para integração com unidades centrais de HVAC e tubulações ramais em shopping centers, edifícios de escritórios e hotéis. Ele fornece filtração contínua por meio de uma malha de aço inoxidável para proteger contra sedimentos e detritos que muitas vezes se acumulam nos sistemas circulantes de água gelada/quente. Seu design de descarga lateral acomoda vários ângulos de tubulação em salas mecânicas, garantindo desempenho estável de troca de calor.
Adequado para principais entradas de água residenciais e linhas de pré-filtração para sistemas de purificação de água. Ele libera automaticamente o ar preso para eliminar o ruído causado por bolsas de ar e usa uma tela de malha para capturar ferrugem e sedimentos do abastecimento municipal, evitando entupimentos internos nos equipamentos de purificação. O corpo da válvula sem chumbo é seguro para contato direto com água potável.
As saídas de ar padrão (sem filtros) geralmente sofrem com flutuadores presos e falhas de ventilação. Este modelo permite a substituição direta sem necessidade de modificação da tubulação embutida; seu filtro embutido bloqueia as impurezas na fonte, reduzindo significativamente a frequência de manutenções futuras.
Válvula de ventilação automática filtrada: concentra-se nas funções principais de filtragem automática e ventilação contínua de ar. Ele lida com a liberação de ar e a filtragem de impurezas, mas não possui função de drenagem; é ideal para sistemas com altos níveis de impurezas onde o objetivo principal é resolver bloqueios de ar e ruídos associados.
Válvula de extremidade do coletor integrada: Oferece uma ventilação de ar automática combinada e uma função de drenagem controlável de forma independente. Permite a abertura periódica da válvula para eliminar sedimentos e incrustações acumulados no fundo da tubulação; é ideal para utilização nas extremidades dos colectores de piso radiante e em sistemas de aquecimento que requerem descarga e drenagem regulares da serpentina.
Ventilador automático com filtro: Possui pré-filtro independente em aço inoxidável dentro do corpo da válvula; a água é filtrada antes de entrar em contato com o flutuador, bloqueando efetivamente pequenas impurezas e partículas de incrustações a longo prazo para evitar que o flutuador emperre.
Ventilação de ar integrada e válvula de drenagem: Não possui filtro interno; depende exclusivamente de uma válvula esférica de drenagem terminal para limpar periodicamente grandes depósitos de sedimentos, tornando-o incapaz de interceptar partículas finas de incrustações ou ferrugem na água circulante em tempo real.
Ventilação automática com filtro: Corpo compacto com capacidade de ventilação lateral em vários ângulos; adequado para tubulações de ar condicionado central, redes residenciais, qualquer ramal de tubulação de piso radiante e espaços apertados e ocultos acima dos tetos.
Válvula de drenagem e ventilação de ar integrada: Rosca padrão de 1 polegada; projetado especificamente para a posição da tampa final de coletores de piso radiante. A instalação é fixada na extremidade traseira do coletor; inadequado para ar condicionado central ou linhas de abastecimento de água padrão.
Ventilação automática com filtro: Adequado para redes de água da rede pública, tubulações HVAC mais antigas e sistemas com altos níveis de impurezas, ferrugem ou incrustações; depende de filtragem contínua para reduzir o risco de mau funcionamento.
Válvula de drenagem e ventilação de ar integrada: Adequado para sistemas de piso radiante de circuito fechado onde a qualidade da água é limpa e as impurezas se depositam no fundo do coletor; depende da drenagem periódica para limpar os depósitos acumulados, em vez da filtragem contínua do fluxo circulante.
Ventilação automática com filtro: A manutenção de rotina concentra-se na remoção e enxágue periódico do filtro interno de aço inoxidável; não requer drenagem ou descarga em grande escala; simples o suficiente para ser operado por uma única pessoa.
Ventilação de ar integrada e válvula de drenagem: A manutenção do núcleo envolve a abertura periódica da válvula de drenagem (conectada a uma mangueira externa) para drenar grandes volumes de águas residuais e limpar sedimentos das serpentinas de aquecimento; requer uma mangueira de drenagem para operação.
