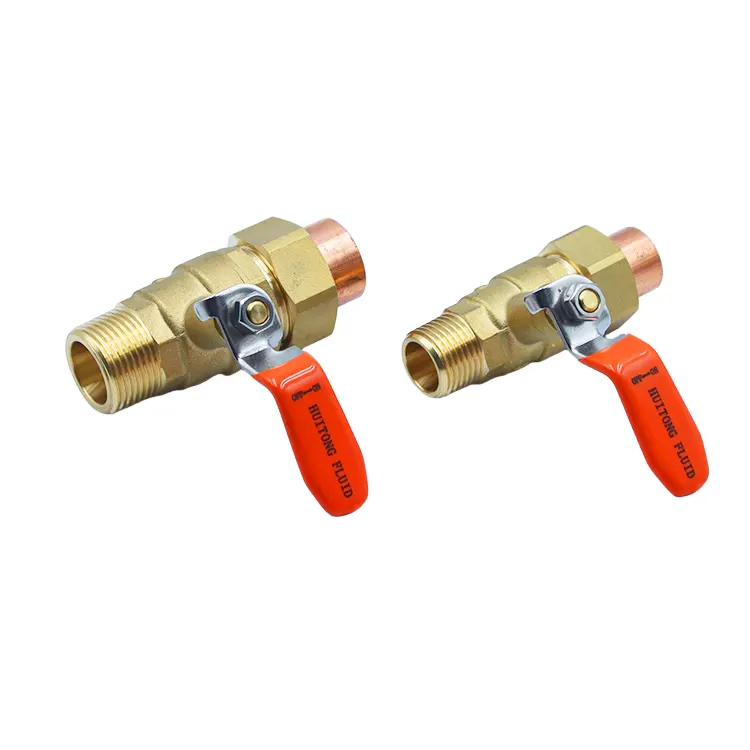

Válvula de esfera de latão com conexão de solda de manga de cobre

Nossa válvula esférica de latão com conexão de solda de manga de cobre se afasta da estrutura de emenda convencional e adota um design de luva de soldagem de cobre integrada estendida de duas extremidades, que é compatível com o processo de brasagem de tubo de cobre. Este projeto resolve fundamentalmente os problemas de corrosão, afrouxamento e vazamento na interface do tubo. É equipado com um corpo de válvula de latão espesso forjado sem chumbo, esfera sólida cromada e estrutura de vedação de borracha fluorada espessada. Ele combina o desempenho principal de fluxo total, baixa perda, vazamento zero bidirecional e resistência às flutuações de pressão da água. É adequado para condições de trabalho de longo prazo em alta temperatura e ciclo frio-quente. Após a soldagem, a tubulação fica limpa e organizada, sem juntas expostas, reduzindo significativamente a frequência de manutenção subsequente. É o componente de válvula correspondente preferido para HVAC de alta tecnologia, abastecimento de água comercial e tubulações de cobre para caldeiras industriais.

Parâmetros técnicos

Estrutura de manga de cobre específica para soldagem

1. Design de extremidade de soldagem de cobre alongado integrado: Ambas as extremidades do corpo da válvula apresentam uma extremidade de conexão de manga de cobre alongada. Não há necessidade de conectores de soldagem adicionais. Ele pode combinar diretamente com vários tubos de cobre padrão para completar o processo de soldagem, adequado para técnicas convencionais de construção de soldagem na indústria de HVAC. Nenhum processamento secundário ou modificação é necessário.

2. Elimine riscos de corrosão eletroquímica: O corpo da válvula de cobre e a luva de soldagem de cobre têm forte compatibilidade de material. A soldagem é densa e uniforme, evitando problemas de corrosão eletroquímica causados ​​pelo contato de diferentes meios metálicos. A tubulação não enferruja nem descama, mesmo sob fluxo de água de longo prazo e circulação em alta temperatura.

3. Tubulação formada por soldagem geral forte: Após a soldagem, não há juntas emendadas expostas. A superfície da tubulação é lisa e regular e não é propensa ao acúmulo de incrustações, poeira e vapor de água. Isso reduz efetivamente as causas de envelhecimento e vazamento de tubulações e é adequado para cenários de operação de tubulações HVAC seladas de longo prazo.

Projeto de reforço de corpo de válvula forjado

1. Material de base de latão forjado sem chumbo: A válvula de esfera de latão com conexão de solda de manga de cobre é feita de latão sem chumbo forjado a quente de peça única. O material é denso e uniforme, com espessura de parede sólida. Em comparação com corpos de válvulas fundidos comuns, sua resistência à compressão e resistência a rachaduras foram significativamente melhoradas, permitindo-lhe suportar de forma estável as flutuações de pressão da água em caldeiras e sistemas HVAC.

2. Estrutura da haste da válvula de segurança anti-explosão: Um design de haste da válvula anti-descolamento reforçado internamente é incorporado. Isto é especificamente otimizado para impactos de alta temperatura e pressão alternada de água quente e fria, eliminando o risco de ejeção da haste da válvula e respingos médios causados ​​por alta pressão instantânea, aumentando assim a segurança da operação da tubulação em alta temperatura.

3. Resistência a altas temperaturas e compatibilidade de desempenho de resistência ao envelhecimento: A estrutura geral é compatível com cursos de água circulantes de alta temperatura e longo prazo. Ele pode suportar condições contínuas de alta temperatura em sistemas HVAC e caldeiras. O material não amolece, deforma ou envelhece facilmente, proporcionando garantia de longo prazo para a operação estável do sistema de dutos.

Sistema de Vedação e Fluxo

1. Esfera sólida cromada com resistência ao desgaste e anti-infiltração: Utilizando uma esfera sólida cromada dura com superfície lisa e densa, é resistente à formação de incrustações e ao desgaste. Pode ser aberto e fechado por muito tempo sem riscos, garantindo a precisão da superfície de vedação e evitando microvazamento causado pelo desgaste.

2. Assento de válvula de PTFE espessado para vedação bidirecional: Combinado com uma sede de válvula de vedação de PTFE espessada, os caminhos de água dianteiro e reverso podem atingir vazamento zero de nível de bolha. Ela pode suportar impactos alternados de meios frios e quentes, e a camada de vedação não é propensa a endurecer ou falhar. É adequado para tubulações de circulação contínua durante todo o ano.

3. Canal de perda de baixa pressão com fluxo total: Não há cantos mortos ou saliências que impeçam o fluxo de água. O fluxo de água é suave, reduzindo significativamente a perda de pressão na tubulação. Não haverá problemas como aquecimento insuficiente em HVAC ou atenuação do fluxo de abastecimento de água, garantindo a eficiência do abastecimento de água do sistema.

Vantagens de construção e operação

1. Operação leve de abertura e fechamento de 90 °: A válvula de esfera de latão com conexão de solda de manga de cobre adota uma estrutura de controle de alça simples. Com uma função liga-desliga rápida de curso curto de 90°, a operação é fácil e suave. Não apresenta bloqueio ou afrouxamento, mesmo sob abertura e fechamento de alta frequência de longo prazo, e é adequado para operações diárias de regulação e manutenção de tubulações de engenharia.

2. Nenhuma manutenção frequente para operação de longo prazo: A estrutura integrada soldada não apresenta riscos de afrouxamento. O sistema de vedação é resistente à incrustação e ao envelhecimento. Após a formação, não há necessidade de manutenção e apertos frequentes. Isto reduz significativamente os custos de mão-de-obra e materiais para a posterior operação e manutenção de projetos de HVAC e abastecimento de água.

3. Cobertura total de múltiplas especificações para adaptação: Especificações abrangentes de diâmetro de tubo padrão podem ser combinadas com aquecimento de piso para decoração de casa, ar condicionado central comercial, caldeiras industriais, sistemas comerciais de purificação de água, etc.

Controle de qualidade específico da condição de soldagem

1. Verificação de material espectral de matéria-prima dupla: Tanto o corpo da válvula de esfera de latão com conexão de solda de luva de cobre quanto a luva de soldagem de cobre passam por testes de composição espectral para matérias-primas. Isso garante um controle rigoroso sobre a pureza do material, resistência à corrosão e resistência a altas temperaturas, evitando defeitos do material na fonte.

2. Inspeção completa de desempenho abrangente: Cada produto acabado é 100% testado quanto à resistência à pressão da água, estanqueidade, prevenção de vazamentos e durabilidade de abertura e fechamento de 10.000 vezes. Isso verifica totalmente o desempenho básico do corpo da válvula em termos de resistência à pressão, vedação e resistência ao desgaste.

3. Inspeção penetrante especial para juntas de solda: Para a posição de fusão de soldagem da luva de cobre, uma inspeção penetrante detalhada é conduzida para identificar com precisão defeitos ocultos, como poros de gás, rachaduras e soldagem incompleta, eliminando assim possíveis vazamentos de água ou problemas de desprendimento de solda nas juntas de solda.

4. Certificados completos de rastreabilidade e conformidade do lote: O produto vem com código de lote exclusivo. Todo o processo de produção pode ser rastreado e arquivado. Durante o envio, podem ser fornecidos relatórios de teste de materiais e certificados de conformidade CE, atendendo totalmente aos requisitos de aceitação em projetos de HVAC, licitações de projetos no exterior e desembaraço aduaneiro.

Diversos cenários de aplicação

1. Sistema comercial de água circulante de ar condicionado central: Adequado para circuitos de tubulação circulante de unidades centrais de ar condicionado e tubos terminais de cobre. A estrutura integrada soldada é resistente a vibrações e estável em temperatura, adequada para o funcionamento contínuo do equipamento durante todo o ano.

2. Sistema de aquecimento de piso centralizado: Aquecimento centralizado distrital, aquecimento de piso industrial e comercial, circuitos principais e ramificados de tubos de cobre. Elimina os problemas de mangas roscadas e interfaces roscadas soltas, adequadas para circulação de aquecimento de alta temperatura a longo prazo.

3. Sistema de tubulação de abastecimento de água de alta temperatura da caldeira: pequenas caldeiras industriais, circuitos de tubos de cobre de entrada e saída de caldeiras comerciais de água quente. Ele pode suportar flutuações de pressão da água em alta temperatura, possui vedação estável e evita o risco de segurança de vazamento de meio em alta temperatura.

4. Sistema comercial de abastecimento de água para purificação de água: Equipamento comercial de purificação de água, circuitos centralizados de tubos de cobre para abastecimento de água para toda a casa. É fabricado em material sem chumbo, atendendo às normas de higiene, vedação soldada para evitar vazamentos secundários e garante a estabilidade e limpeza do sistema de abastecimento de água.

Perguntas e respostas

Q1: Quais são as principais vantagens de engenharia da válvula esférica de latão com conexão soldada com manga de cobre?

R: As válvulas de esfera convencionais com rosca e ponteira apresentam problemas como interfaces soltas, vazamento de água, envelhecimento e desprendimento, que requerem manutenção e aperto regulares. Este produto adota um processo de moldagem integrado brasado, sem conexões de juntas móveis na tubulação, tornando-o mais integral, mais resistente à vibração e melhor em termos de resistência à temperatura. Após a moldagem, quase não requer manutenção e é mais adequado para condições de engenharia onde os sistemas de aquecimento e ventilação e as caldeiras operam continuamente por um longo período.

Q2: Ao usar uma combinação de materiais de cobre roxo e latão, haverá corrosão ou desprendimento de soldagem após exposição prolongada à água?

R: Não. O produto é feito com uma combinação altamente compatível de materiais de cobre roxo e latão, combinados com técnicas profissionais de brasagem. A soldagem é firme e contínua e passou por testes especializados de anticorrosão e detecção de falhas ao sair da fábrica. Isso evita completamente a corrosão eletroquímica, o desprendimento da solda e os problemas de desprendimento da solda e é adequado para condições de exposição prolongada à água do ciclo frio e quente.

Q3: A instalação de soldagem é altamente exigente em termos de técnicas de construção?

R: Segue os padrões comuns de brasagem de tubos de cobre aplicáveis ​​à indústria. Não são necessários equipamentos ou tecnologias especiais personalizados. Equipes comuns de construção de encanamento podem pegar o jeito rapidamente. A manga de cobre estendida é reservada com amplo espaço para operações de soldagem, resultando em uma alta taxa de tolerância e reduzindo efetivamente a taxa de defeitos na soldagem de construção.

P4: Que benefícios práticos o design de fluxo totalmente aberto traz para os sistemas centrais de ar condicionado e aquecimento de piso?

R: O diâmetro totalmente aberto sem estrutura de estrangulamento quase não tem resistência à água, não causa perda de queda de pressão na tubulação, evita o problema de diminuição da eficiência da troca de calor no ar condicionado central e temperatura de aquecimento irregular no aquecimento do piso, retém completamente o fluxo do projeto do sistema e garante a economia de energia e a operação eficiente do equipamento HVAC.

Q5: Quais condições específicas de operação do tubo a estrutura da haste da válvula anti-bolhas aborda principalmente?

R: Ele foi especialmente projetado para lidar com aumentos repentinos de pressão da água e flutuações de pressão durante a inicialização e desligamento de caldeiras e sistemas HVAC. Ele pode travar efetivamente a estrutura da haste da válvula, evitando a ejeção da haste da válvula e respingos médios causados ​​por impactos de alta pressão, aumentando assim a segurança operacional e a tolerância a falhas de tubulações de alta temperatura e alta pressão.
