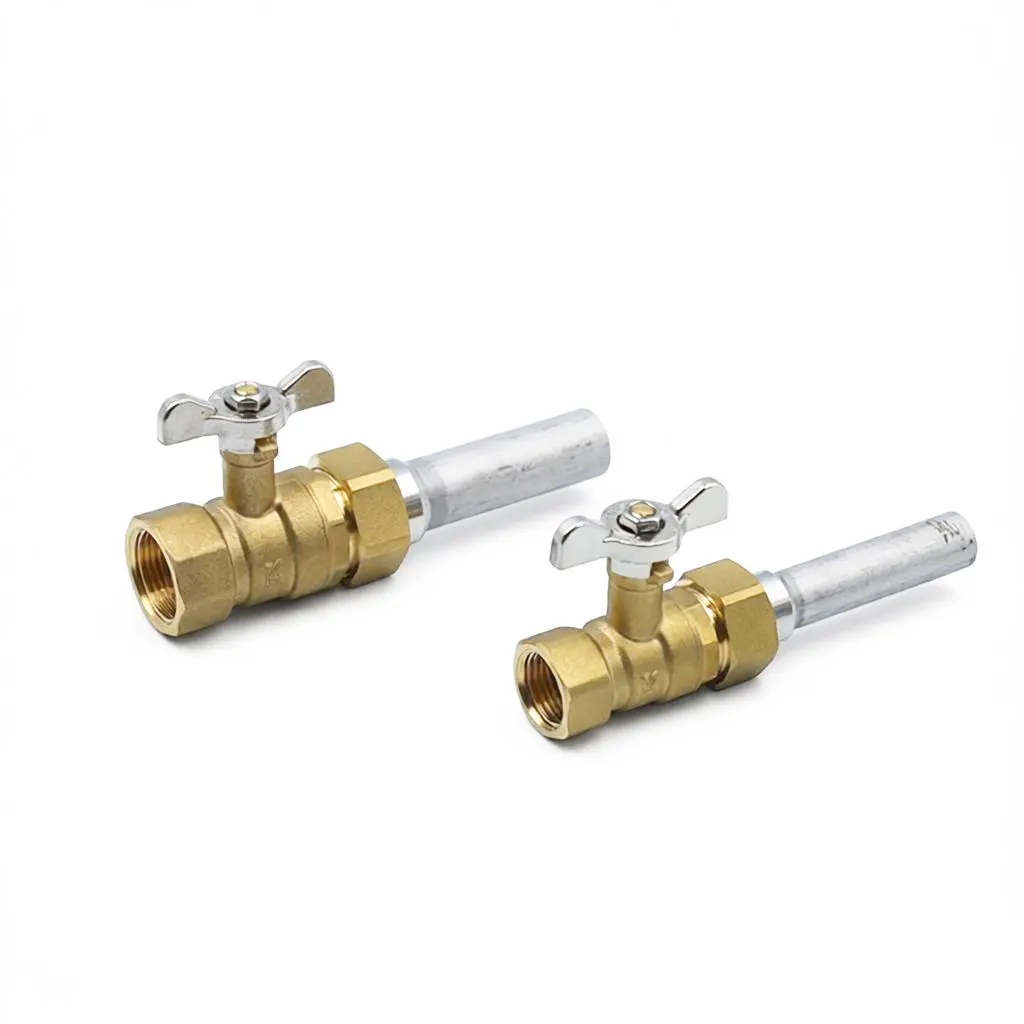

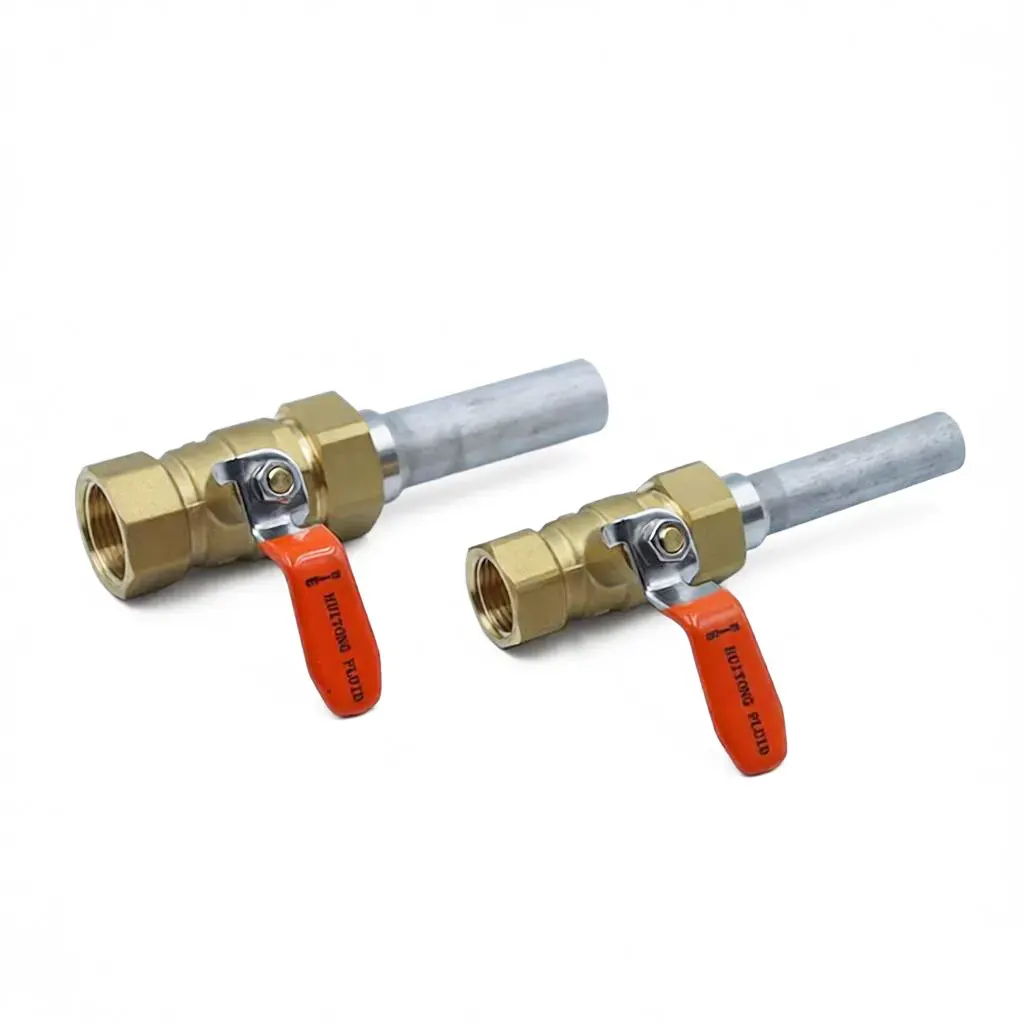

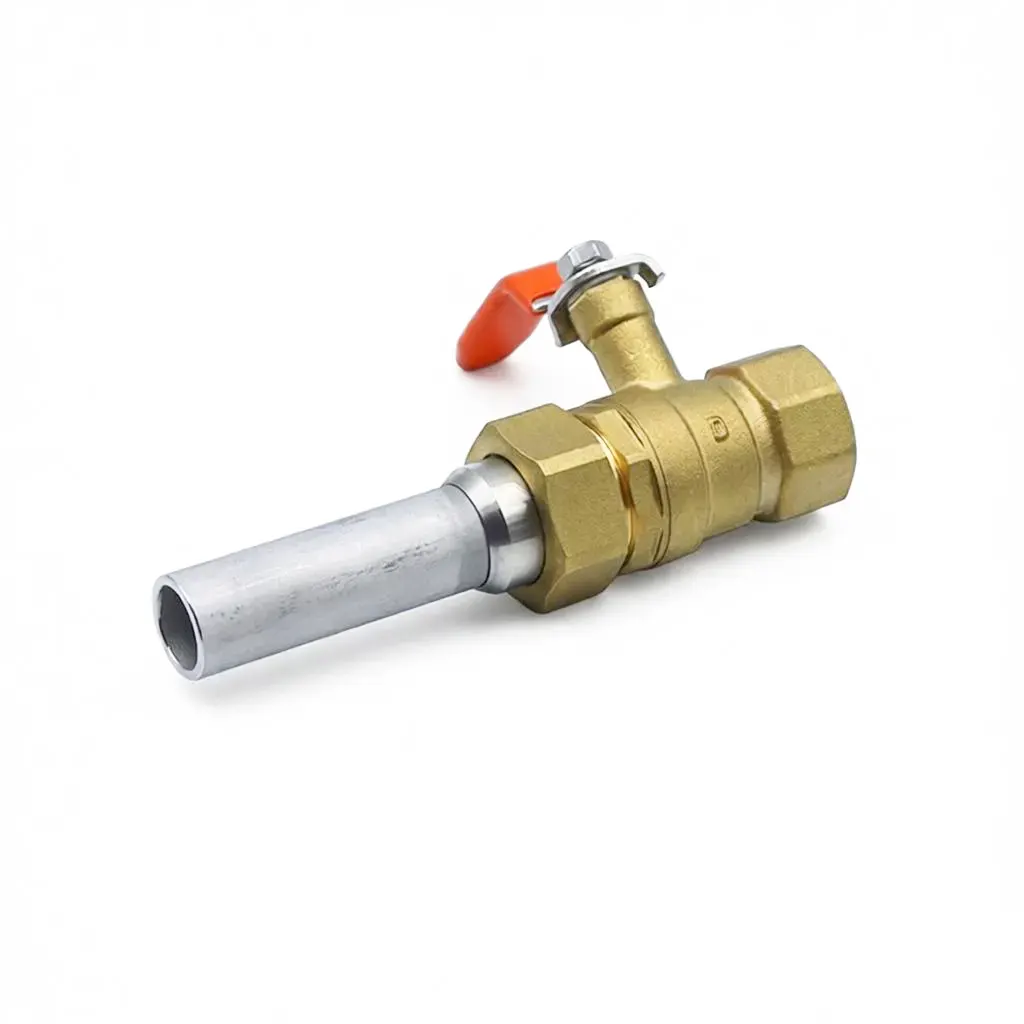

Válvula de esfera de latão com rosca fêmea de tubo estendido

As válvulas de esfera de solda de tubo curto padrão geralmente deixam espaço de trabalho insuficiente para brasagem no local, levando a problemas como má fusão da solda, juntas frias e infiltração de água. Enquanto isso, as válvulas de solda com rosca macho padrão não podem ser conectadas diretamente a equipamentos com portas com rosca fêmea, exigindo adaptadores que introduzam pontos de vazamento potenciais adicionais. Esta válvula esfera de latão com rosca fêmea com solda de tubo estendido aborda especificamente esses dois pontos problemáticos em relação à instalação e compatibilidade do equipamento. Um lado do corpo da válvula possui um tubo de soldagem de cobre estendido e integrado, proporcionando aos soldadores amplo espaço e reduzindo significativamente a probabilidade de defeitos de soldagem. O outro lado possui roscas fêmeas projetadas com precisão, permitindo a conexão direta às portas fêmeas de caldeiras, unidades centrais de ar condicionado e equipamentos de purificação de água sem a necessidade de acessórios intermediários.

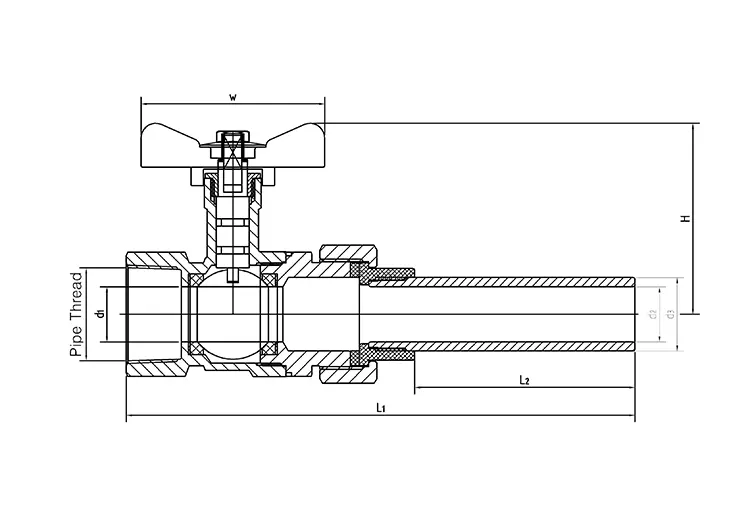

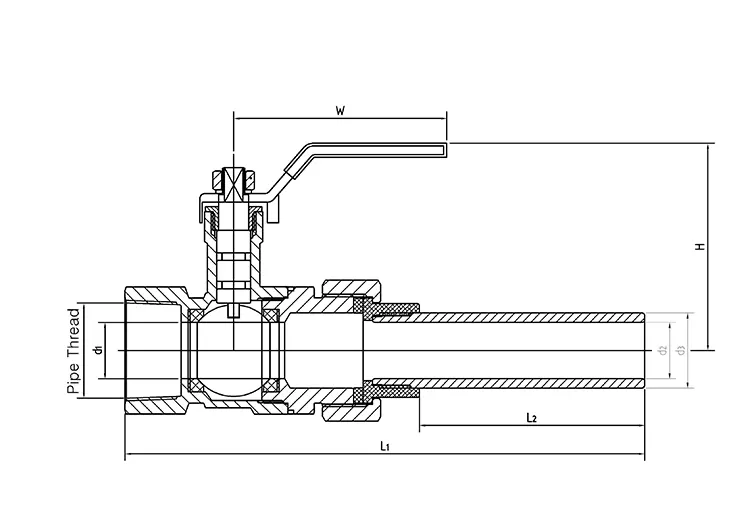

Parâmetros técnicos

Tubo de soldagem de cobre estendido integrado

1. Tubo de soldagem estendido: Em comparação com as extremidades curtas de soldagem encontradas nos modelos padrão, a luva de cobre estendida integrada expande significativamente o espaço operacional da tocha de soldagem. Os soldadores não precisam trabalhar em espaços apertados, resultando em cordões de solda completos e uniformes e eliminando efetivamente defeitos causados ​​por erro humano, como juntas frias, penetração insuficiente e pontos perdidos.

2. Construção composta integrada (latão e cobre): O corpo da válvula e o tubo de soldagem de cobre estendido são fundidos com precisão na fábrica. Os dois metais são altamente compatíveis, garantindo que não ocorra corrosão galvânica durante o ciclo de longo prazo entre água quente e fria. A junta soldada está livre de riscos de delaminação ou rachaduras, garantindo um desempenho de vedação estável durante a operação da tubulação a longo prazo.

3. Estrutura integrada sem costura: O tubo de soldagem estendido e o corpo da válvula são perfeitamente fundidos, eliminando juntas ou lacunas onde incrustações e impurezas podem se acumular. Isso reduz o risco de bloqueios de tubulações e corrosão localizada, tornando a válvula adequada para aplicações contínuas de aquecimento e circulação de água durante todo o ano.

Roscas fêmeas de precisão padrão

1. Roscas fêmeas CNC de alta precisão: As dimensões das roscas se alinham com os padrões da indústria, permitindo a conexão direta às portas roscadas fêmeas integradas de caldeiras, unidades centrais de ar condicionado e equipamentos comerciais de purificação de água. Isto elimina a necessidade de adquirir e instalar redutores ou adaptadores, reduzindo assim possíveis pontos de vazamento na tubulação.

2. Calibração especializada da coaxialidade da rosca: A coaxialidade da rosca é verificada individualmente antes de sair da fábrica, garantindo que a linha central da rosca se alinhe perfeitamente com o caminho de fluxo do corpo da válvula. Isto evita tensão irregular ou deslocamento da junta durante a conexão e minimiza o risco de vazamento na junta roscada sob choque térmico causado pela pressão da água quente e fria.

3. Compatibilidade com acessórios padrão: Especificações de rosca fêmea padronizadas, combinadas com vários tamanhos de tubos de solda de cobre estendidos, permitem compatibilidade com equipamentos de tubulação de cobre de diferentes diâmetros externos. Isso simplifica o gerenciamento de estoque para projetos de HVAC, eliminando a necessidade de estocar diversas categorias de produtos.

Detalhes do produto

1. Corpo da válvula de latão forjado DZR sem chumbo espessado: A construção forjada a quente garante espessura de parede uniforme e resistência à pressão superior em comparação com corpos fundidos, permitindo que a válvula suporte surtos instantâneos de alta pressão durante a inicialização e desligamento da caldeira. O material sem chumbo atende aos padrões de higiene, tornando-o adequado para água potável residencial e tubulações comerciais de purificação de água.

2. Esfera sólida cromada com assentos de PTFE espessados: A válvula esférica de latão com rosca fêmea de tubo estendido apresenta uma superfície polida e cromada de precisão que é resistente ao desgaste e à incrustação. Sedes espessadas de PTFE de dupla face garantem um ajuste perfeito, alcançando vazamento zero nas direções de fluxo direto e reverso; a camada de vedação resiste ao endurecimento e à falha durante o ciclo de alta temperatura de longo prazo.

3. Haste Anti-Blowout Reforçada: Um mecanismo de travamento na base da haste absorve choques de picos repentinos de pressão em sistemas de piso radiante ou água quente. Isso evita que a haste seja ejetada ou que o meio quente seja pulverizado, reduzindo assim os riscos de segurança em salas mecânicas e áreas de equipamentos.

Estrutura de Fluxo e Controle

1. Cavidade interna não restrita e de passagem total: O interior da válvula está livre de saliências ou zonas mortas que restringem o fluxo, resultando em resistência mínima ao fluxo. Isto evita reduções na eficiência da troca de calor do ar condicionado central ou temperaturas irregulares nos sistemas de piso radiante, mantendo totalmente a vazão projetada do sistema e reduzindo o consumo de energia da bomba de circulação.

2. Alça estendida de fácil operação em 90°: O design da alça longa oferece torque suave, exigindo apenas uma rotação de 90° para alternar entre as posições totalmente aberta e totalmente fechada. Mesmo quando instalado em espaços apertados - como armários coletores de piso radiante ou espaços vazios estreitos em salas mecânicas - a alça permanece desobstruída por isolamento ou chapa metálica, garantindo uma operação sem esforço e sem emperramento.

3. Projeto soldado para tubulação limpa e uniforme: Após a brasagem do tubo de cobre estendido, o corpo da válvula pode ser totalmente revestido com isolamento, deixando apenas a alça exposta. Isto preserva a integridade da estrutura geral de isolamento da tubulação, resultando em uma estética limpa para instalações ocultas (como em tetos falsos ou poços de tubos) e minimizando a perda de calor.

Inspeção de qualidade em vários estágios dedicada para conexões soldadas

1. Análise espectroscópica de matérias-primas de pré-produção: Todas as matérias-primas - incluindo o corpo da válvula de latão e o tubo de soldagem de cobre estendido - passam por triagem de composição espectroscópica no local. Quatro indicadores críticos de desempenho são verificados: teor de chumbo, resistência à dezincificação, resistência a altas temperaturas e resistência à corrosão, garantindo que peças brutas abaixo do padrão sejam rejeitadas na fonte.

2. Inspeção 100% abrangente de produtos acabados: Cada válvula esférica de latão com rosca fêmea de solda de tubo estendido passa por três testes padrão: teste de pressão hidrostática do casco, teste de estanqueidade / vazamento com base em bolhas e um teste de durabilidade de 10.000 ciclos. Este processo filtra defeitos como vazamento de vedação, emperramento operacional e rachaduras no corpo da válvula sob pressão.

3. Duas verificações especializadas e diferenciadas: O teste de penetração é realizado na costura de solda do tubo de cobre estendido para detectar porosidade invisível ou microfissuras. Além disso, testes de pressão separados verificam a coaxialidade das roscas fêmeas e a integridade estrutural da fusão tubo-corpo, garantindo o controle de qualidade para as duas áreas mais propensas a vazamentos: a costura de solda e a conexão roscada.

4. Codificação de lote completo para rastreabilidade de ponta a ponta: Cada produto é marcado a laser com um código de lote exclusivo e os dados de cada estágio – forjamento, soldagem de tubos, usinagem e inspeção – são permanentemente arquivados. Para cada remessa, fornecemos relatórios espectroscópicos de materiais, certificados de conformidade CE e registros de inspeção de solda, atendendo a todos os padrões de auditoria para licitações de projetos de HVAC, desembaraço aduaneiro no exterior e aceitação final do projeto.

Serviços de suporte de engenharia para ciclo de vida completo

1. Orientação Técnica Especializada: Uma equipe técnica profissional fornece orientação individual sobre controle de temperatura de brasagem para tubos de cobre estendidos, ajuste de torque para conexões roscadas e protocolos de solução de problemas para vazamentos de solda e rosca, reduzindo assim o tempo de retrabalho durante o comissionamento no local.

2. Resposta rápida pós-venda: Oferecemos consultoria on-line multilíngue para empreiteiros de HVAC e fabricantes de equipamentos em todo o mundo, atendendo rapidamente a necessidades como seleção de modelos com base nas condições operacionais, consultas de montagem e relatórios de falhas, ao mesmo tempo que fornecemos rastreamento 24 horas por dia para o progresso de pedidos em grandes quantidades.

3. Soluções personalizadas para projetos de aquecimento e abastecimento de água em grande escala: Para pedidos em grandes quantidades envolvendo aquecimento centralizado e ar condicionado central comercial, fornecemos planos de configuração personalizados com base em layouts de tubulação mecânica da sala; também garantimos um fornecimento estável e de longo prazo de peças de desgaste OEM — como sedes de válvulas e juntas de reposição — para garantir suporte de manutenção confiável durante toda a vida útil do projeto.

4. Garantia OEM de 12 meses: Uma garantia padrão de 12 meses se aplica a toda a linha de válvulas esfera de tubo estendido e rosca fêmea. Em condições normais de ciclo térmico, problemas como rachaduras de solda, vazamento de rosca ou falha de vedação causados ​​por matérias-primas ou processos de fabricação são cobertos por remediação técnica gratuita e peças de reposição.

Cenários de aplicação

1. Tubulação de ar condicionado central comercial: Projetado para se ajustar às portas de rosca fêmea das unidades de ar condicionado, o tubo estendido se conecta perfeitamente à tubulação principal de cobre na sala mecânica. O amplo espaço de soldagem reduz defeitos de instalação no local, enquanto a solda robusta resiste a rachaduras causadas pela vibração da unidade a longo prazo, garantindo uma troca de calor estável durante todo o ano.

2. Ramos coletores de piso radiante centralizado residencial: Ideais para espaços confinados de gabinetes de piso radiante, essas válvulas apresentam alças estendidas para fácil controle de fluxo. O tubo estendido permite uma cobertura completa do isolamento após a brasagem dos tubos de aquecimento de cobre, minimizando a perda de calor; além disso, a manutenção individual da unidade pode ser realizada sem alterar a conexão roscada na unidade principal.

3. Tubulação de entrada/saída de caldeira de água quente comercial: Compatível com saídas de rosca fêmea de caldeira, essas válvulas suportam os ciclos térmicos e as flutuações de pressão inerentes às operações da caldeira. O design de tubo estendido sem costura evita o acúmulo de incrustações em alta temperatura, reduzindo assim a frequência de limpeza necessária da tubulação.

4. Sistemas centralizados de tubulação de cobre para água purificada comercial para shoppings e hotéis: O corpo da válvula forjado sem chumbo está em conformidade com os padrões de segurança de água potável. A extensão estendida do tubo de cobre permite uma brasagem limpa e higiênica e se conecta diretamente à unidade principal de purificação de água sem adaptadores extras, tornando-o ideal para circulação de abastecimento de água comercial contínua e de longo prazo.

Perguntas frequentes

Q1: Quais vantagens a válvula esfera de latão com rosca fêmea com solda de tubo estendido oferece em comparação com as válvulas de tubo curto padrão?

R: Com extremidades de soldagem curtas padrão, o espaço limitado dificulta a manobra das tochas de soldagem; soldadores novatos muitas vezes lutam com penetração superficial ou fusão incompleta de um lado, levando a vazamentos lentos e à necessidade de retrabalho após a instalação. Este produto possui uma manga de cobre estendida que oferece mais espaço para soldagem, garantindo profundidade de fusão uniforme. Isto reduz significativamente a taxa de retrabalho e encurta o tempo de construção no local para projetos de HVAC, tornando-o ideal para instalações comerciais de grande escala.

Q2: A junta entre o tubo de cobre estendido e o corpo da válvula corroerá ou se separará após exposição prolongada à água em alta temperatura?

R: O corpo da válvula e o tubo estendido são unidos usando um processo de soldagem composta integrado na fábrica. Cada unidade passa por testes duplos: inspeção por penetrante de costura de solda e testes de envelhecimento cíclico em alta/baixa temperatura. O potencial eletroquímico dos dois metais é combinado para evitar corrosão, delaminação ou falha de solda sob as condições constantes de ciclo térmico encontradas em sistemas de piso radiante e caldeiras.

Q3: Quais benefícios práticos a inspeção especializada da coaxialidade da rosca oferece para a operação do equipamento a longo prazo?

R: Desvios na coaxialidade da rosca podem causar compressão irregular e deformação da junta de conexão, tornando a junta roscada propensa a microvazamentos durante ciclos alternados de pressão de água quente e fria. Este produto é calibrado individualmente para precisão coaxial na fábrica, garantindo que o eixo da rosca se alinhe perfeitamente com a linha central do canal de fluxo do corpo da válvula. Isto resulta numa compressão uniforme da junta, garantindo uma vedação estável e sem vazamentos na conexão roscada durante a operação a longo prazo.

Q4: Quais vantagens a inspeção penetrante de cordões de solda oferece em comparação com o teste de pressão hidrostática padrão?

R: O teste hidrostático convencional só pode detectar trincas grandes e óbvias e não consegue identificar defeitos latentes, como minúsculos poros internos de gás ou microfissuras na costura de solda. Em contraste, o teste de penetrante permite uma varredura abrangente de toda a extensão da costura soldada do tubo, possibilitando a rejeição antecipada de produtos propensos a vazamentos futuros; isso o torna ideal para projetos que exigem operação ininterrupta e de longo prazo, como sistemas de aquecimento comercial e urbano.

P5: Quais benefícios de economia de energia o projeto de cavidade interna de passagem total oferece para sistemas de ar condicionado central e piso radiante?

R: A cavidade interna, livre de "zonas mortas" que restringem o fluxo, oferece resistência mínima ao fluxo de água e evita queda de pressão; consequentemente, a eficiência da troca de calor do ar condicionado central e a uniformidade da temperatura do piso radiante permanecem inalteradas pelas perdas relacionadas com as válvulas. O sistema não requer aumento de potência da bomba de circulação, reduzindo assim o consumo de eletricidade do equipamento durante operação contínua e de longo prazo.

Q6: No espaço confinado de um gabinete coletor de piso radiante, a alça estendida será obstruída por material de isolamento?

R: A seção estendida do tubo soldado de cobre do corpo da válvula pode ser totalmente envolvida em isolamento, deixando apenas a alça longa exposta. Isto elimina a necessidade de espaço livre excessivo; a válvula pode ser facilmente aberta ou fechada em 90 graus dentro de um gabinete de manifold de tamanho padrão, garantindo que não haja problemas com obstrução da alça ou operação difícil.
