Válvula de esfera de latão com virola de rosca macho com alça borboleta

As válvulas de esfera convencionais no mercado possuem alças redondas salientes e estreitas demais para operar em tubulações estreitas. As juntas do tipo soldagem são difíceis de montar e apresentam alto risco de vazamento. Esta válvula esférica de latão com virola de rosca macho com alça borboleta pode abordar com precisão os pontos problemáticos da indústria. O produto é feito de latão anti-zincado sem chumbo forjado de peça única, com uma rosca externa padrão em um lado que é compatível com acessórios para tubos comuns e uma estrutura de flange dupla no outro lado que pode travar o tubo de cobre sem soldagem; a alça fina plana em forma de borboleta reduz significativamente o espaço ocupado, permitindo fácil abertura e fechamento de 90 graus em paredes ocultas, gabinetes estreitos e sistemas de tubulação.

O corpo interno da esfera revestido de cromo é combinado com uma sede de vedação de PTFE espessada, garantindo vazamento zero nas direções de abastecimento de água fria e quente. O caminho de fluxo de diâmetro total reduz a perda de pressão da água e a haste da válvula anti-explosão é compatível com as flutuações diárias da pressão da água. Todo o conjunto de válvulas passa por inspeção de qualidade padronizada e dimensional ao sair da fábrica, cobrindo várias especificações de diâmetro de tubo e é adequado para três tipos de cenários de compra: varejo de decoração para casa, projetos de aquecimento em pequena escala e tubulações leves de circulação industrial. É uma válvula universal de controle de tubulação que combina facilidade de instalação, estabilidade de uso e controle de custos.

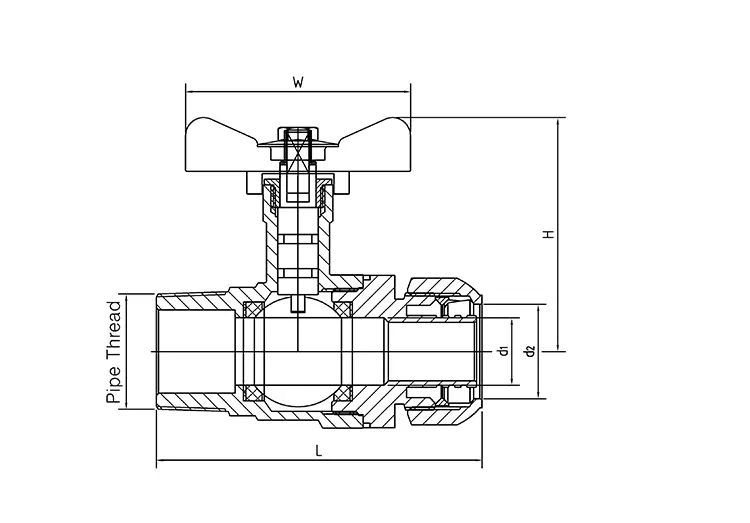

Parâmetros técnicos

Design de alça plana em forma de borboleta

1. Estrutura de borboleta ultrafina e plana, ocupando muito menos espaço horizontal do que alças circulares ou de cabo longo. Quando a tubulação estiver próxima à parede, em um gabinete de equipamento estreito, ou em uma cavidade no teto, etc., não haverá situação em que a alça bloqueie a operação e impeça sua operação.

2. Design padrão de abertura e fechamento de viagem única de 90°. Simplesmente movendo a placa borboleta, o abastecimento de água pode ser ligado ou desligado rapidamente. O status da chave é claro e distinto, e o pessoal de inspeção pode distinguir facilmente as posições totalmente aberta e totalmente fechada à distância.

3. O torque de abertura e fechamento da manivela foi padronizado e calibrado. Com uma única mão, pode completar a operação do interruptor. O uso prolongado de alta frequência não causa emperramento ou afrouxamento e é adequado para cenários de decoração de casa onde é necessário controle frequente.

Design de interface composta de duas extremidades

1. Rosca externa extrudada integrada CNC precisa. Especificação universal. A válvula esférica de latão com virola de rosca macho com alça borboleta pode se conectar diretamente com a grande maioria dos acessórios para tubos de água e aquecimento disponíveis no mercado, sem a necessidade de compra adicional de adaptadores redutores, reduzindo os pontos de vazamento causados ​​pela conexão do tubo.

2. Junta de travamento de manga de compressão de camada dupla. Depois de inserir o tubo de cobre com um corte suave, aperte a porca para segurar firmemente o tubo. Nenhuma máquina de solda ou soldagem necessária durante todo o processo. Elimina múltiplos procedimentos como resfriamento e limpeza de solda, encurtando o período de construção.

3. A fixação da luva de compressão não apresenta danos por compressão. Durante a manutenção e renovação posterior do tubo, basta afrouxar a porca para remover o tubo de cobre sem qualquer dano. A válvula e o tubo intactos podem ser reutilizados, reduzindo os custos de material de manutenção a longo prazo.

Garanta vazamentos a longo prazo para tubulações de água fria e quente

1. O latão anti-comer zinco DZR sem chumbo é forjado como uma peça única. O material é denso e resistente à pressão. Pode transportar água fria e quente da torneira por um longo tempo sem oxidação ou incrustação, e nenhum metal pesado é liberado. Está em conformidade com os padrões de segurança para tubulações de água potável doméstica.

2. A superfície é polida com cromo duro e a esfera flutuante é combinada com uma sede de válvula de PTFE (politetrafluoroetileno) espessada. A superfície de vedação se ajusta uniformemente. O fluxo de água direto e reverso pode atingir a vedação no nível de bolha. Sob o impacto da pressão alternada da água fria e quente, ela não envelhece nem vaza.

3. Uma haste de válvula interna reforçada anti-explosão é instalada para lidar com as flutuações instantâneas da pressão da água durante o início e a parada do trajeto da água. Elimina os riscos de salto da haste da válvula e respingos médios, aumentando a segurança da operação de tubulações de água residenciais e de pequenos equipamentos.

Passagem de fluxo e estrutura geral

1. A cavidade interna direta e sem costura de grande fluxo tem baixa resistência à água e pequena perda de pressão, e não haverá problema de velocidade insuficiente de circulação de água de aquecimento ou efeito de aquecimento reduzido.

2. A válvula esférica de latão com virola de rosca macho com alça borboleta é compacta e de tamanho pequeno. A disposição da fiação é flexível. Pode ser adaptado tanto a tubagens ocultas como expostas, não ocupando muito espaço na decoração ou no interior do equipamento. É adequado para projetos de pipeline de decoração de casa padronizados.

3. Uma gama completa de diâmetros de tubos principais está disponível. Não há necessidade de estocar vários tipos para aquisição. Ele pode ser selecionado uniformemente para projetos de decoração de casa de água e eletricidade, aquecimento de piso e pequenas vias de circulação industrial.

Sistema padronizado de controle de qualidade de processo completo

1. Análise espectral pré-em processo de matérias-primas: Todos os tarugos de cobre que entram na fábrica passam por análise de composição espectral. A verificação minuciosa é realizada para indicadores de ausência de chumbo, antidesoxidação e anticompressão, evitando assim riscos de corrosão e rachaduras no nível da matéria-prima.

2. Testes 100% básicos para produtos acabados: Cada válvula esférica de latão com virola de rosca macho com alça borboleta passa no teste de resistência à pressão da água da carcaça, teste de estanqueidade ao ar para prevenção de vazamentos e teste de durabilidade de abertura e fechamento de 10.000 vezes. Os produtos não conformes são separados e retrabalhados separadamente.

3. Verificação especial específica do produto: Testes separados são realizados na precisão do engrenamento da rosca externa, força de fixação da luva e torque de abertura e fechamento da alça borboleta. A solução de problemas direcionada é realizada para três tipos de falhas frequentes: desprendimento de material do tubo, vazamento de vedação e travamento da alça.

4. Gerenciamento completo de rastreabilidade do código de lote: Cada produto é gravado com um código de lote independente. Os dados do processo de forjamento, processamento e teste são arquivados e retidos. Durante o envio, relatórios de testes de materiais e qualificações de conformidade CE são fornecidos simultaneamente para atender aos requisitos de liberação alfandegária e aceitação de engenharia no exterior.

Escopo de aplicação multicenário

1. Sistema de abastecimento de água residencial: Abastecimento de água para toda a casa entrando na casa, controle de água na extremidade frontal do aquecedor de água, linhas de abastecimento de água nas ramais da cozinha e do banheiro, alças planas adequadas para instalação oculta em paredes para tubulações ocultas.

2. Acessórios para tubulação de aquecimento de piso: Válvulas de controle frontal de unidades de distribuição e coleta de aquecimento de piso, instalação de válvulas de controle interno em pequenas caixas de aquecimento de piso sem bloquear a camada de isolamento, conveniente para desmontagem, manutenção e reparo.

3. Linhas de água de circulação de pequenos equipamentos: Máquinas domésticas de temperatura de molde, pequenos equipamentos de troca de calor, pequenas tubulações industriais de circulação de água fria, adequadas para espaço de instalação compacto dentro do equipamento.

4. Projetos industriais e comerciais de pequena escala de água e aquecimento: Projetos simples de renovação do abastecimento de água para aquecimento para apartamentos e lojas, estrutura sem soldagem reduz significativamente o limite de construção no local, adequado para aquisição dispersa e em lote.

Perguntas frequentes

Q1: Quais são as vantagens práticas desta válvula esférica de latão com virola de rosca macho?

R: A alça plana em forma de borboleta tem uma espessura lateral fina, por isso não se projeta significativamente para fora. Quando instalado contra a parede ou num armário estreito, não será bloqueado pela chapa metálica ou camada de isolamento. A operação de curso curto de 90° é conveniente para controlar em um espaço pequeno. A alça circular pode causar problemas de obstrução na operação.

Q2: O conjunto do tubo de cobre desta válvula de esfera externa com manga de cartão requer operações de soldagem?

R: A capa do cartão de camada dupla usa uma porca para pressionar e travar uniformemente o material do tubo. Quando a borda cortada do tubo estiver lisa, ela poderá ser inserida e apertada diretamente. Isso elimina a necessidade de máquinas de soldagem, materiais de soldagem e processos de resfriamento. Uma única pessoa pode concluir rapidamente a montagem da tubulação sem o risco de danificar a parede interna da tubulação devido à soldagem em alta temperatura.

Q3: A válvula pode garantir que não haja vazamento de água ao operar em ambas as direções?

R: A esfera flutuante cromada combinada com a sede de vedação de PTFE espessada nos dois lados garante um desempenho de vedação consistente para fluxo de fluido positivo e reverso. Ele pode suportar a pressão alternada da água, desde água fria no inverno até água quente no verão, e não vazará mesmo após uso prolongado.

Q5: Em quais tipos de projetos de gasodutos é adequado para uso?

R: A válvula esférica de latão com virola de rosca macho com alça borboleta é adequada para quatro cenários: abastecimento doméstico de água para toda a casa, aquecimento de piso, renovação de aquecimento de água em pequena escala em espaços comerciais e equipamento industrial de circulação de água fria em pequena escala. Ele cobre vários tamanhos padrão de tubos de cobre convencionais do mercado e pode ser compatível tanto com compras no varejo doméstico quanto com compras a granel de engenharia.

Q6: Com o teto estreito e tubos ocultos na cavidade da parede, a instalação e operação desta válvula serão restritas?

R: Não. A alça plana em forma de borboleta ocupa muito pouco espaço e o corpo da válvula é compacto como um todo. Depois que os tubos ocultos são envoltos em algodão isolante, apenas a alça fica exposta. Nenhuma grande lacuna operacional precisa ser reservada. Normalmente pode ser comutado e controlado em tetos de decoração de casa regular e cavidades de parede.
