Durante a construção de redes de sprinklers e hidrantes, a base fixa tradicional apresenta muitas desvantagens, como a incapacidade de ajustar a altura, a dificuldade de adaptação às diferenças de altura do solo e a necessidade de soldagem e ignição por chama durante a instalação. A base fixa não se ajusta à superfície irregular do solo no local, dificultando a realização de pequenos ajustes na tubulação posteriormente; as operações de soldagem representam riscos à segurança devido às chamas abertas no canteiro de obras, e a conexão roscada está sujeita a vazamentos e afrouxamentos da interface durante um longo período de pressão, afetando a segurança de toda a operação do sistema de proteção contra incêndio.

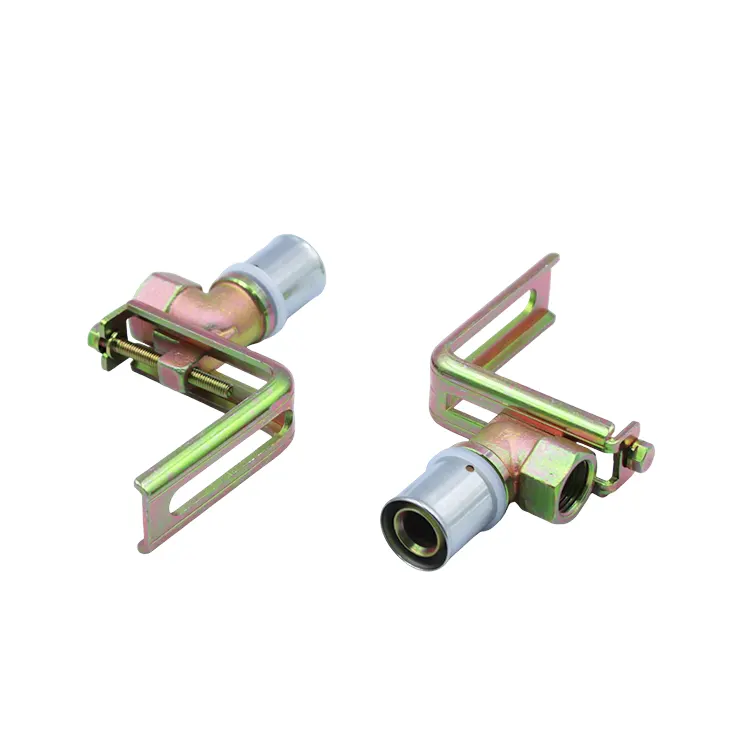

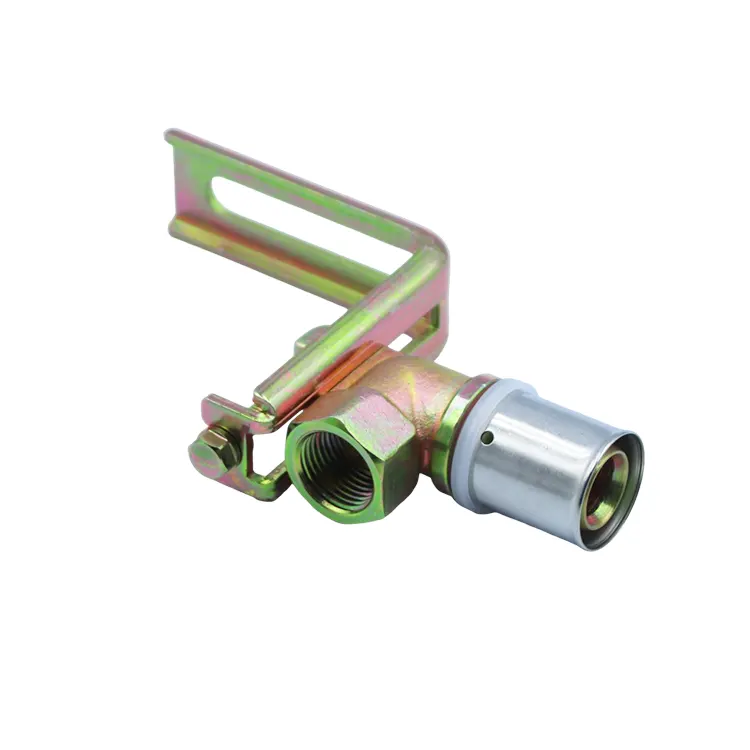

A Base de Fogo de Curso Ajustável Press-fit é feita de aço carbono de alta carga, com a superfície galvanizada para formar uma camada protetora anticorrosiva uniforme, prolongando significativamente a vida útil em ambientes externos e porões úmidos. O produto integra duas estruturas principais: conexão de compressão padronizada e curso ajustável contínuo. Não requer soldagem ou rosqueamento e pode ser rapidamente fixado e vedado para a tubulação usando ferramentas comuns; no local, a altura do suporte e a posição horizontal podem ser ajustadas livremente para se adaptar facilmente a condições de instalação complexas, como terreno irregular, eixos de tubos estreitos e vazios no teto.
|

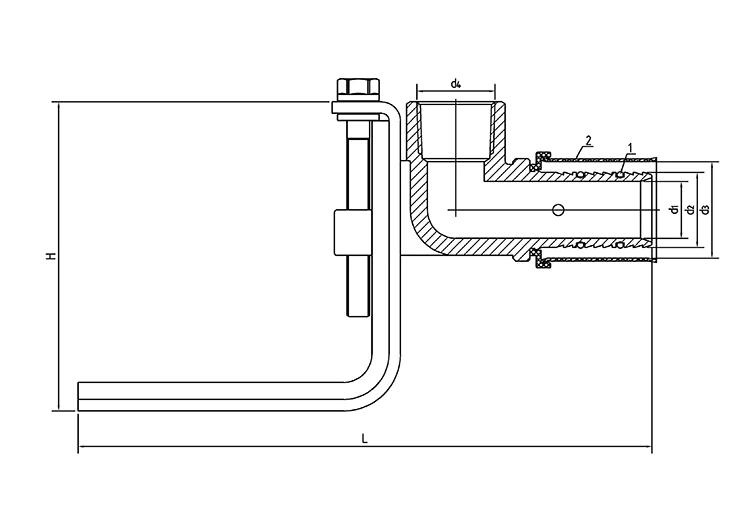

Tamanho do produto |
Tubo composto plástico de alumínio T |
d1 |
d2 |
d3 |
d4 |
L |
H |
Materiais do produto |
|||
|
16 mm–16 mm |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
35" Aço |
Educação Física |
SUS304 |
EPDM |
|
20 mm–20 mm |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
||||
|
25mm–25mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
PT1/2 |
151.3 |
81.5 |
||||
|
32 mm–32 mm |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
||||
|
40 mm–40 mm |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
||||
|
50 mm–50 mm |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
||||
|
63 mm–63 mm |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
||||
A base de fogo de curso ajustável press-fit é feita de aço carbono espessado de alta qualidade por meio de forjamento. A resistência mecânica geral é alta, capaz de suportar o peso próprio de tubos de incêndio com água cheios, cargas adicionais de válvulas e pressão de longo prazo sem deformação ou flexão, atendendo aos requisitos de carga dos padrões de suporte e suporte de fogo.
Toda a peça passa por um processo completo de pintura eletrostática, com película de tinta uniforme e fina. A cavidade interna e a folga da borda podem ser completamente cobertas. Sua resistência à névoa salina e capacidade de prevenção de ferrugem excedem em muito as dos processos de pulverização comuns. Não é propenso a ferrugem e corrosão em porões úmidos, garagens subterrâneas, etc.
O suporte da base e as peças de conexão de compressão são processadas como um todo, sem emendas de solda, e não quebram ou racham sob impacto de longo prazo do fluxo de água e leve vibração.
Abandonando os processos tradicionais de soldagem e enrolamento de rosca com fita de matéria-prima, nenhuma chama aberta é necessária no canteiro de obras, eliminando o risco de segurança de faíscas de soldagem inflamando os materiais de construção circundantes. A decoração interna e a construção de salas de máquinas seladas podem ser realizadas com segurança.
A base de fogo de curso ajustável ajustada por pressão, combinada com ferramentas de compressão padrão da indústria, pode completar a conexão da tubulação. Uma única pessoa pode concluir rapidamente a fixação e vedação, sem a necessidade de várias pessoas cooperarem na soldagem ou rosqueamento, reduzindo significativamente o tempo de construção em cada ponto, e projetos de proteção contra incêndio em lote podem efetivamente reduzir os custos de mão de obra.
Após a compressão, a parte de conexão entre o material do tubo e a base é firmemente unida, formando uma estrutura de vedação permanente. Sob flutuações de pressão da água e condições alternadas de frio e calor, o estado de vedação é estável e não haverá riscos de vazamento ou infiltração de água, garantindo o desempenho de vedação do sistema de proteção contra incêndio.
Com uma estrutura única de curso ajustável, durante o processo de construção, a altura do suporte pode ser ajustada livremente. Isto resolve facilmente os desníveis das superfícies do solo e da base do piso, eliminando a necessidade de instalação de almofadas adicionais para elevar o nível. Simplifica as etapas de construção no local.
A posição do ponto de suporte pode ser ligeiramente deslocada para ajuste, adequada para espaços de instalação restritos, como vazios no teto, eixos de tubos estreitos e áreas de equipamentos densamente instalados. Sem alterar o layout do gasoduto, é possível obter suporte e posicionamento estáveis.
Se a tubulação precisar ser ligeiramente deslocada ou a elevação precisar ser ajustada posteriormente, simplesmente afrouxe a estrutura de ajuste para recalibrar a altura e a posição. Não há necessidade de remover todo o pipeline. Isto reduz significativamente a carga de trabalho de manutenção e renovação.
Adequado para apoiar tubos de sistemas de extinção de incêndio por sprinklers automáticos em edifícios residenciais, edifícios de escritórios e shopping centers. Também pode ser utilizado para tetos ocultos e garagens subterrâneas. É compatível com os padrões comuns de construção de proteção civil contra incêndio.
Como base de suporte dedicada para tubos verticais de hidrantes e ramais horizontais, atende aos requisitos de suporte de carga e tem desempenho à prova de ferrugem adequado para uso de longo prazo em corredores externos e pistas de incêndio semiabertas.
Adequado para sistemas de tubulação de incêndio industrial em oficinas de fábrica e armazéns de armazenamento. Ele pode lidar com ambientes úmidos, empoeirados e levemente corrosivos nas oficinas, atendendo aos padrões de aceitação para engenharia de incêndio industrial.
Antes de cada lote de Base de Incêndio de Curso Ajustável Press-fit ser enviado, uma inspeção completa é realizada, incluindo testes de suporte de carga, testes de pressão de água de vedação de conexão de compressão e verificação de corrosão de eletro-revestimento e névoa salina como os três principais procedimentos de teste para filtrar produtos não conformes.
Todos os dados ao longo do processo, desde a verificação de entrada de matéria-prima, processamento de moldagem, revestimento de superfície e teste do produto final, são arquivados e salvos uniformemente para obter rastreabilidade total da qualidade, desde o processamento da matéria-prima até o envio do produto.
Ao mesmo tempo, certificados de teste de materiais, relatórios de teste de carga de fábrica e de vedação e documentos de qualificação de segurança contra incêndio de produtos podem ser fornecidos para atender aos requisitos duplos de aceitação de supervisão de engenharia doméstica e desembaraço aduaneiro de projetos no exterior.
Os pontos de apoio da base devem ser fixados na estrutura portante do edifício, não devendo ser fixados em áreas com capacidade de carga insuficiente, como divisórias leves ou painéis decorativos de teto; antes da instalação, remova os detritos e a poeira da superfície da base e certifique-se de que a base se encaixe perfeitamente.
A operação de cardação deve ser concluída utilizando as ferramentas de cardação padrão correspondentes; é proibido golpear diretamente a interface da cardação com martelo; após a conclusão da cardação, inspecione visualmente a posição de ligação para confirmar se o material do tubo não está deslocado e se não há lacunas na interface.
Depois de ajustar a altura e a posição horizontal do suporte da base para completar o posicionamento, o fixador de ajuste e travamento deve ser apertado para evitar que a base deslize para baixo ou que o suporte se desloque devido à carga de peso próprio da tubulação quando a tubulação estiver cheia de água.
Em oficinas químicas especiais expostas a meios corrosivos ácidos e alcalinos fortes por um longo período, materiais auxiliares de proteção anticorrosiva devem ser fornecidos simultaneamente; a base não pode ser usada para suportar tubulações de fluidos especiais de alta pressão com pressões superiores à pressão convencional da água na proteção contra incêndio.
Após a conclusão de toda a instalação da tubulação, verifique o estado de travamento da base e a integridade da vedação da cardação ponto por ponto; durante o enchimento de água e teste de pressão de toda a tubulação, preste atenção especial em observar se há vazamento ou deformação estrutural nos pontos de apoio da base.
Para projetos de proteção contra incêndio nacionais e estrangeiros de grande escala, forneça orientação técnica sobre a seleção de pontos de suporte de dutos e especificações básicas e evite problemas de construção, como seleção incorreta e instalação não conforme, com antecedência.
A equipe profissional de serviço técnico responde on-line, fornecendo prontamente soluções para questões como operação de compressão, ajuste de deslocamento e padrões de aceitação no canteiro de obras, além de auxiliar remotamente na solução de falhas de instalação.
Para prestadores de serviços de engenharia de proteção contra incêndio com cooperação de longo prazo, fornecer programação de produção estável de peças sobressalentes e serviços de reposição rápida; se ocorrerem problemas relacionados à qualidade durante o período de uso do produto, trate rapidamente dos assuntos pós-venda.
R: O suporte de soldagem tradicional apresenta risco de chama aberta durante a construção, e a altura é fixa e não pode se adaptar à diferença de altura do solo. A modificação e desmontagem posteriores do gasoduto também são complicadas. Este produto é instalado por compressão sem soldagem e possui um método de instalação seguro e eficiente. A altura pode ser ligeiramente ajustada no local e não há necessidade de desmontar a tubulação para posterior calibração da tubulação. Os custos gerais de construção e operação são mais baixos.
R: O produto é totalmente coberto por um processo de revestimento eletro-epóxi integral, sem pontos cegos na película de tinta. Possui excelentes propriedades antiferrugem e resistência à névoa salina. Não é propenso a enferrujar e envelhecer em ambientes úmidos, como garagens subterrâneas e porões úmidos, durante um longo período de uso.
R: O produto foi submetido a testes especiais de suporte de carga durante a produção. A capacidade de carga estrutural está em conformidade com as especificações relevantes para suporte de fogo e cargas suspensas. Ele pode suportar de forma estável o peso próprio da tubulação cheia de água e a carga adicional da válvula e não se deformará durante um longo período de uso.
R: Após a compressão, o material do tubo é vedado com a base, formando uma estrutura de vedação permanente. Todos os produtos foram submetidos a testes de vazamento de pressão de água ao sair da fábrica. Sob condições de instalação normais e padrão, nenhum vazamento ocorrerá mesmo sob flutuações de pressão ou alternância de condições de frio e calor.
