Durante a construção de tubulações de abastecimento de água e drenagem, HVAC e fluidos pneumáticos, as posições de giro de 90 graus das tubulações são propensas a vazamentos, construção complicada e riscos potenciais de incêndio. Os cotovelos tradicionais são instalados por soldagem ou rosqueamento e envolvimento de fitas de vedação. Este método requer muito trabalho manual e existe risco de incêndio devido à soldagem em alta temperatura. Com o tempo, devido à alternância de temperaturas e vibrações da tubulação, as interfaces provavelmente se soltarão e vazarão ou vazarão gás. Além disso, os canais de fluxo internos dos cotovelos comuns são ásperos, resultando em alta resistência a fluidos e aumento no consumo de energia do sistema.

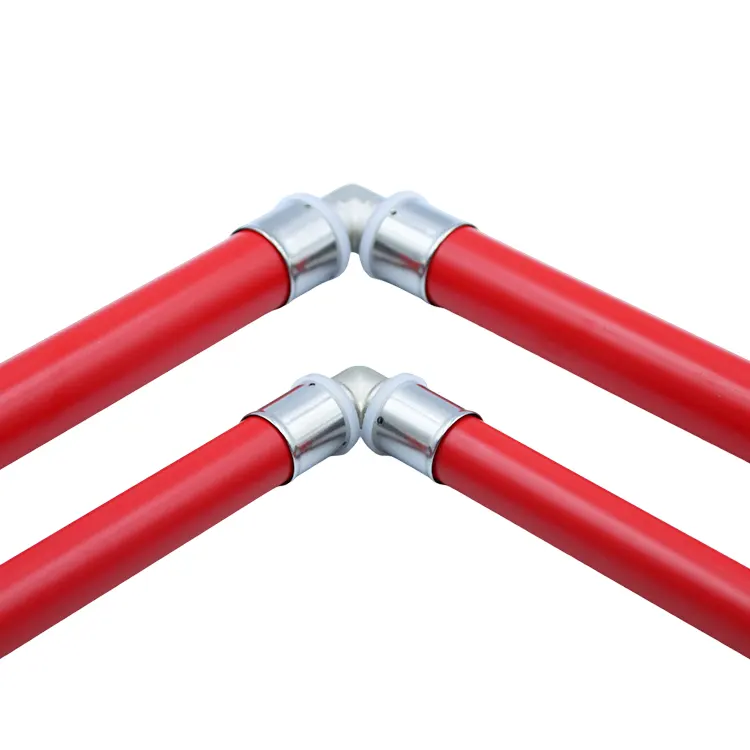

Este conector de cotovelo de latão prensado aborda especificamente vários pontos problemáticos na construção de torneamento de tubulações e manutenção posterior. O produto é feito de latão sem chumbo e possui uma estrutura de vedação por compressão integrada. Não requer soldagem ou acessórios de vedação adicionais. Usando ferramentas de compressão padrão, ele pode completar rapidamente uma conexão de vedação permanente.
É compatível com tubos de cobre e tubos de aço inoxidável, capazes de transportar água fria e quente, meios de aquecimento, ar comprimido, etc. A pressão de trabalho é de até 1,6 MPa e a faixa de temperatura aplicável é de -20°C a 120°C. Ele pode suportar ciclos de temperatura e vibrações de tubulações por um longo tempo. A parede interna é lisa, reduzindo a perda de fluido, e é o acessório de torneamento preferido para novas instalações e reformas de decoração de casa, uso comercial e tubulações industriais leves.
|

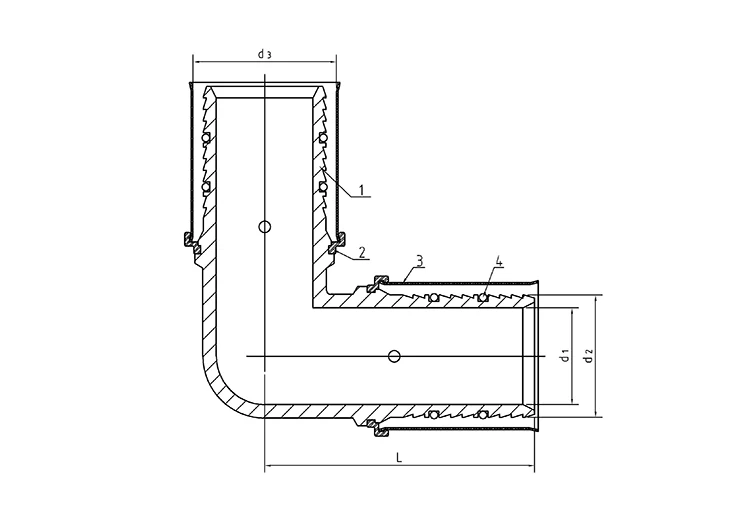

Tamanho do produto |
Tubo composto plástico de alumínio T |
d1 |
d2 |
d3 |
L |
Materiais do produto |
|||
|
16 mm–16 mm |
2,0 mm |
7.5 |
11.80 |
16.5 |
37.75 |
CW617 |
Educação Física |
SUS304 |
EPDM |
|
20 mm–20 mm |
2,0 mm |
10.5 |
15.80 |
20.5 |
40.3 |
||||
|
25mm–25mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
49.9 |
||||
|
32 mm–32 mm |
3,0 mm |
20.0 |
25.75 |
32.5 |
54.4 |
||||
|
40 mm–40 mm |
4,0 mm |
25.0 |
31.75 |
40.5 |
69.8 |
||||
|
50 mm–50 mm |
4,5 mm |
34.0 |
40.75 |
50.5 |
76.8 |
||||
|
63 mm–63 mm |
6,0 mm |
42.0 |
50.75 |
63.5 |
107.2 |
||||
Acompanha junta de vedação integrada, eliminando a necessidade de soldagem, rosqueamento, enrolamento de matéria-prima, etc., reduzindo o custo de aquisição de materiais de construção.
Combinado com ferramentas de compressão padrão da indústria, uma única pessoa pode completar a conexão do tubo em poucos segundos, alcançando o travamento permanente sem afrouxar, encurtando significativamente o período geral de construção do gasoduto e reduzindo os custos de mão de obra.
Não é necessária soldagem em alta temperatura durante todo o processo, eliminando os riscos de queimaduras e incêndios, adequado para espaços de construção restritos, como vazios no teto, salas de equipamentos fechadas e rotas de tubulações comerciais densamente povoadas.
O conector de cotovelo de latão press-fit é forjado em latão sem chumbo de alta pureza, sem qualquer lixiviação de metais pesados. Ele está em conformidade com os padrões de segurança para tubulações de água potável e pode ser usado para purificação de água doméstica e transporte de água quente a longo prazo.
O material base de latão possui alta densidade e resistência mecânica suficiente. Possui excelente resistência à oxidação e corrosão média. É improvável que forme incrustações ou ferrugem sob circulação prolongada de água e ar e é adequado para operação contínua durante todo o ano.
A capacidade de pressão nominal é de até 1,6 MPa. Ele pode suportar faixas de temperatura de -20 graus Celsius para anticongelante em ambientes frios a 120 graus Celsius para operações de troca de calor. O seu desempenho não diminuirá sob diferenças sazonais de temperatura e ciclos frio-quentes.
A parte interna do cotovelo passou por torneamento e acabamento de alta precisão. O canal de fluxo é plano e suave, reduzindo significativamente a resistência ao fluxo do fluido e diminuindo a perda de pressão da tubulação. Isto melhora a eficiência operacional geral dos sistemas HVAC e de fornecimento de gás.
Uma junta de vedação elástica dedicada está embutida, que pode se adaptar à deformação causada pela expansão e contração térmica e vibrações mecânicas da tubulação. O uso a longo prazo garante vedação estável, eliminando vazamentos de água e falhas de vazamento de ar.
Após a prensagem da ferramenta, o material do tubo e o cotovelo ficam firmemente unidos e a força é distribuída uniformemente. Sob flutuações da pressão da água e da pressão do ar, não haverá deslizamento do material do tubo ou afrouxamento da interface, garantindo a estabilidade a longo prazo da operação do gasoduto.
O design padronizado da porta de compressão permite uma conexão estável com tubos de cobre e tubos de aço inoxidável, sem a necessidade de juntas de conversão adicionais. As renovações de oleodutos novos e antigos podem ser usadas diretamente.
O conector de cotovelo de latão press-fit pode transportar com segurança fluidos comuns, como água fria, água quente doméstica, meio de aquecimento de alta temperatura e ar comprimido. Abrange quatro cenários: abastecimento e drenagem de água, ar condicionado central, aquecimento centralizado e tubulações pneumáticas.
O tamanho geral é pequeno e regular, adequado para espaços estreitos no teto, eixos de tubos estreitos e espaços estreitos dentro do equipamento. Ele pode se adaptar com flexibilidade a layouts de tubulações complexos e multiangulares.
Antes de cada lote de produtos acabados sair da fábrica, todos os três procedimentos de inspeção - resistência à pressão e teste de suporte de pressão, detecção de vazamento de vedação e estanqueidade e calibração de precisão de tamanho - são concluídos. Quaisquer produtos defeituosos com desvios de tamanho, falha de vedação ou resistência à pressão insuficiente são eliminados.
Todo o processo de entrada, processamento e conformação da matéria-prima e inspeção do produto acabado é registrado e arquivado de maneira uniforme. Cada lote de mercadorias pode ser rastreado durante todo o processo, garantindo qualidade consistente e estável de diferentes lotes de produtos.
Fornecimento personalizável de certificados de inspeção de materiais, relatórios de testes de resistência à pressão e vedação do produto acabado e certificados oficiais de origem. Atende totalmente aos padrões de aceitação e arquivamento de projetos nacionais, bem como desembaraço e inspeção alfandegária transfronteiriça no exterior.
A fábrica oferece suporte à produção personalizada para especificações fora do padrão e condições especiais de trabalho. Com base no layout do gasoduto e nas características médias de projetos comerciais e industriais de grande escala, podem ser produzidas curvas e acessórios de tamanho exclusivo e personalizados.
Com um sistema maduro de serviços de comércio exterior, cada lote de remessa de conectores de cotovelo de latão pode ser acompanhado por um conjunto completo de documentos de qualificação de desembaraço aduaneiro, simplificando o processo de desembaraço aduaneiro para clientes estrangeiros e reduzindo o tempo e o custo do comércio transfronteiriço.
Uma equipe profissional de tecnologia de tubulações de fluidos está equipada para fornecer seleção de tubulações, diretrizes de instalação de compressão e soluções de solução de falhas no local. Eles respondem rapidamente aos problemas de construção e operação de clientes no país e no exterior.
Usado para conexões de giro de 90 graus de abastecimento de água residencial e tubulações de água quente. Feito de material sem chumbo, é seguro e ecologicamente correto. A instalação de compressão oculta não apresenta riscos de vazamento e é adequada para construção precisa e oculta de tubulações na decoração de casas.
Adequado para torneamento de tubulações de circulação fria e quente de ar condicionado central de edifícios comerciais. O design de baixa resistência ao fluxo reduz o consumo de energia do sistema de ar condicionado e é adequado para edifícios comerciais com operação frequente e contínua durante todo o ano.
Capaz de tolerância a longo prazo à circulação de água quente de 120 ℃. A estrutura selada resiste à deformação causada pela expansão e contração térmica da tubulação, e é estável para uso em tubulações de aquecimento centralizado de áreas residenciais e parques industriais para giro e conexão.
Adequado para torneamento de tubulações de fornecimento de ar comprimido em oficinas de fábrica. A vedação é estanque sem vazamento de gás e o desempenho de suporte de pressão é estável, atendendo aos requisitos de renovação de tubulações de pequenos equipamentos pneumáticos industriais.
Quando a tubulação no local for um tubo de cobre ou um tubo de aço inoxidável de paredes finas, escolha diretamente o cotovelo de compressão do diâmetro do tubo correspondente; para projetos de renovação que utilizam uma mistura destes dois materiais de tubo, adote uniformemente esta interface de compressão universal e não são necessários acessórios adicionais de alteração de tamanho.
Para abastecimento doméstico de água e água quente sanitária, é preferível o modelo básico sem teor de chumbo; para aquecimento de piso, aquecimento centralizado de tubulações de água quente de alta temperatura, prepare com antecedência o modelo de vedação que pode suportar altas temperaturas de 120 ℃; para tubulação pneumática de ar comprimido de oficina, escolha o produto em lote com maior estanqueidade ao ar.
Para tubulações externas nos invernos do norte ou porões subterrâneos não aquecidos, é necessário selecionar o modelo de vedação que possa suportar temperaturas baixas de -20 ℃; para abastecimento de água em temperatura normal interna e vias navegáveis de ar condicionado, o modelo padrão pode atender aos requisitos de uso.
Para posições de construção estreitas, como espaços vazios no teto e gabinetes de equipamentos estreitos, priorize a seleção de cotovelos de compressão compactos e de pequeno volume; para salas de máquinas abertas e tubulações expostas montadas no solo, o modelo padrão convencional pode ser selecionado, proporcionando espaço de operação de instalação mais suficiente.
Para sistemas domésticos de água encanada e sistemas de aquecimento de piso de pequena escala com pressão inferior a 1,0 MPa, o modelo padrão de suporte de pressão de 1,6 MPa é suficiente; para ar condicionado central comercial e grandes unidades de aquecimento, recomenda-se reservar a redundância de pressão e adquirir uniformemente a especificação resistente à pressão de 1,6 MPa para eliminar o risco de vazamento de alta pressão.
R: Os cotovelos tradicionais possuem processos de construção complexos e o processo de soldagem apresenta riscos à segurança contra incêndio. Com o tempo, as juntas tendem a afrouxar e vazar. O conector de cotovelo de latão press-fit, por outro lado, não requer soldagem e não precisa de acessórios de vedação adicionais. Possui uma velocidade de construção rápida e a junta torna-se permanentemente estável após a moldagem por compressão. É resistente a vibrações e mudanças de temperatura, com vazamento zero. Os custos gerais de construção e operação a longo prazo são mais baixos.
R: Absolutamente. O produto é feito de latão sem chumbo e não libera substâncias nocivas. Ele está em conformidade com as especificações domésticas relevantes para materiais de abastecimento de água para uso doméstico e pode ser usado de forma segura e permanente em sistemas domésticos de purificação de água e tubulações de água quente doméstica.
R: Não haverá vazamento. O cotovelo é equipado com uma junta de vedação especial à prova de choque e resistente a altas temperaturas e baixas temperaturas. Depois de passar por ciclos de frio e quente e testes contínuos de durabilidade de vibração, ele pode se adaptar à expansão e contração térmica da tubulação, mantendo vedação e adesão estáveis a longo prazo, e não haverá vazamento de água ou problemas de vazamento de ar.
R: Em termos de tubos, pode ser compatível com tubos de cobre e tubos de aço inoxidável; para mídia, pode transportar água fria, água quente sanitária, meio de aquecimento de alta temperatura, ar comprimido. É aplicável a vários cenários, como decoração residencial e uso civil, HVAC comercial e tubulação pneumática industrial leve.
