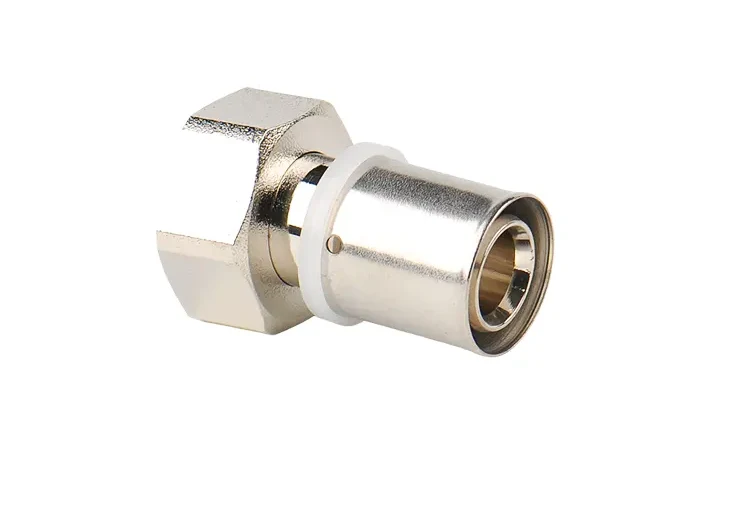

Encaixe de união de latão prensado

Conexões de pressão de peça única padrão travam o sistema de tubulação rigidamente durante a instalação; a substituição subsequente da válvula, a modificação do sistema ou o reparo de vazamentos exigem o corte do tubo para desmontar a junta, muitas vezes resultando em desperdício de material e aumento dos custos de mão de obra. Além disso, as uniões roscadas tradicionais requerem fita de vedação, são propensas a fugas nas roscas devido ao ciclo térmico de longo prazo e envolvem riscos de segurança associados ao trabalho a quente (soldagem) durante a instalação.

Parâmetros técnicos

Recursos do produto

Esta união de latão prensada aborda especificamente os desafios de desmontagem e manutenção de tubulações. Ele combina extremidades de encaixe por pressão padrão com uma porca de união central aparafusada, satisfazendo os requisitos duplos de montagem inicial rápida e desmontagem não destrutiva para manutenção futura.

Construída em latão forjado DZR de alta pureza, a conexão apresenta superfícies de vedação usinadas em CNC e uma junta EPDM integrada de alta elasticidade, garantindo uma vedação hermética mesmo sob condições de ciclagem térmica e pressão flutuante da água.

As extremidades de encaixe por pressão utilizam um processo de prensagem a frio e sem solda, eliminando a necessidade de chamas abertas, adesivos ou fita de vedação. O projeto de união dividida permite a modificação do sistema e a substituição de componentes sem cortar o tubo; a tubulação pode ser separada simplesmente desparafusando a união.

Compatível com tubos de cobre e aço inoxidável de paredes finas, esta conexão é amplamente utilizada em sistemas residenciais de água potável, piso radiante e linhas de fluidos industriais de baixa pressão. Oferecendo resistência estável à pressão e longa vida útil, é uma solução econômica para otimizar a eficiência da manutenção em novas instalações e projetos de renovação.

Propriedades do material base de latão forjado DZR

1. Latão forjado de alta pureza, formado integralmente

Fabricado a partir de tarugos de latão DZR especializados, a composição da liga é estável. Resiste à dezincificação e à lixiviação de substâncias nocivas durante o fluxo de água a longo prazo, cumprindo as normas para sistemas de tubagem de água potável.

2. Usinagem CNC de precisão

As ranhuras de vedação e as superfícies de contato são torneadas e polidas com precisão via CNC, garantindo tolerâncias estreitas e um ajuste confortável ao tubo e ao anel de vedação, minimizando estruturalmente o risco de vazamento.

3. Alta resistência à corrosão e incrustações

A superfície lisa e plana do material base de latão resiste à adesão de calcário e impurezas; ele resiste à exposição prolongada à água quente sanitária e aos meios de aquecimento, e resiste à oxidação e à corrosão mesmo em ambientes úmidos, como eixos de tubos.

Estrutura de vedação à prova de vazamento de EPDM de alta elasticidade

1. Junta de vedação EPDM especializada

Apresenta um anel EPDM integrado de alta elasticidade que é resistente a temperaturas extremas e ao envelhecimento do material; é adequado para sistemas de abastecimento de água e piso radiante que envolvam ciclos térmicos, garantindo que não endurecem ou fissuras durante o uso a longo prazo.

2. Proteção de vedação de camada dupla

O anel de vedação na extremidade encaixada por pressão veda a folga contra o tubo, enquanto uma estrutura de vedação correspondente na porca de união central cria uma barreira secundária, evitando vazamentos mesmo durante flutuações de pressão da água.

3. Adaptável à Deformação do Pipeline

O anel de vedação altamente elástico acomoda pequenos deslocamentos causados ​​pela expansão e contração térmica, evitando efetivamente lacunas de vazamento durante flutuações de temperatura.

Sistema de instalação prensado a frio sem solda

1. A prensagem a frio elimina riscos de segurança de chama aberta

A soldagem é completamente evitada; nenhum trabalho a quente é necessário no local, eliminando o risco de faíscas inflamarem materiais de isolamento ou decorativos, tornando-o seguro para trabalho em espaços fechados no teto e interiores acabados.

2. Montagem rápida com ferramentas de prensa padrão

As conexões de tubos são concluídas usando ferramentas de prensagem padrão da indústria; o processo permite a operação por uma única pessoa e a montagem rápida em cada ponto, reduzindo efetivamente as horas de trabalho e os custos para projetos HVAC residenciais e comerciais de grande escala.

3. Inventário simplificado sem materiais extras de vedação

As extremidades de encaixe por pressão vêm com anéis de vedação integrados, eliminando a necessidade de adquirir itens separados, como fita PTFE ou selante, reduzindo assim a variedade de materiais a serem adquiridos e facilitando o gerenciamento de estoque.

Estrutura Central com União Central Destacável

1. A porca de união tipo parafuso permite uma desmontagem não destrutiva

Equipada com uma porca de união giratória no centro, a conexão permite que a tubulação seja separada simplesmente desparafusando a porca durante a manutenção, modificação ou substituição de peças. Isto elimina a necessidade de cortar o tubo, evitando assim o desperdício de material.

2. A estrutura dividida preserva o pipeline existente

O processo de montagem e desmontagem não danifica as seções do tubo já fixadas por prensagem. Uma vez concluídas as modificações, a tubulação pode ser restaurada simplesmente reconectando as extremidades e apertando a porca de capa, reduzindo significativamente o tempo necessário para trabalhos subsequentes.

3. Aperto controlável da união

Roscas usinadas com precisão garantem força de aperto ideal. Os operadores podem avaliar intuitivamente o ajuste da vedação, evitando problemas de instalação, como vazamentos causados ​​por aperto insuficiente ou roscas desgastadas causadas por aperto excessivo.

Quais são as vantagens em comparação com outras conexões de latão press-fit?

1. Resolve a natureza não destacável dos acessórios de encaixe por pressão integrados

As conexões de pressão integradas padrão não podem ser separadas depois de cravadas, exigindo o corte do tubo para manutenção ou modificação. Em contrapartida, o encaixe de união de latão Press-fit apresenta um centro destacável, permitindo a desmontagem sem danificar o tubo original e reduzindo o desperdício de material.

2. Reduz significativamente os custos para futuras modificações no gasoduto

As modificações tradicionais exigem o corte de tubos, a compra de novos acessórios e a nova crimpagem, resultando em desperdício de mão de obra e de material. O modelo de união requer apenas o desaparafusamento da porca para desmontagem e remontagem, eliminando custos adicionais de material.

3. Combina instalação rápida e sem solda com fácil manutenção

As uniões roscadas são difíceis de instalar e sujeitas a vazamentos, enquanto as conexões de encaixe por pressão integradas não podem ser reparadas. Este produto combina as vantagens de ambas as estruturas: a eficiência da instalação inicial corresponde aos acessórios de encaixe por pressão padrão, enquanto a conveniência de desmontagem e remontagem excede em muito a dos componentes de encaixe por pressão convencionais.

4. Reduz a carga de trabalho para solução de problemas e reparos de vazamentos

Modificar ou desmontar tubulações padrão é complexo, muitas vezes exigindo a desmontagem de múltiplas seções para localizar um vazamento. A estrutura da união permite a desmontagem direcionada apenas da seção defeituosa do tubo, permitindo uma manutenção precisa e economizando tempo e esforço.

Aplicativos

1. Sistemas residenciais de abastecimento de água para toda a casa

Adequado para tubulações ocultas de água de torneira residencial e água quente sanitária. Fabricado em latão seguro, ecológico e resistente à dezincificação; a estrutura de união facilita a manutenção e substituição de aquecedores de água e válvulas angulares.

2. Projetos de tubulação de aquecimento por piso radiante

Adequado para circuitos de circulação de piso radiante em residências e espaços comerciais. Suporta fluidos de aquecimento de alta temperatura e permite fácil instalação em espaços apertados (como eixos de tubos); permite a lavagem do sistema sem a necessidade de cortar tubos.

3. Redes de transporte de fluidos industriais de baixa pressão

Adequado para tubulações de fábrica que transportam água doce em temperatura ambiente ou fluidos circulantes de baixa pressão. O material base resistente à corrosão acomoda meios industriais padrão; permite montagem e desmontagem convenientes durante a modernização do equipamento.

Sistema padronizado de controle de qualidade de fábrica

1. Triagem rigorosa de materiais recebidos

Antes da produção, os tarugos de latão e os anéis de vedação EPDM passam por testes de composição e durabilidade; materiais abaixo do padrão são rejeitados para eliminar riscos de qualidade na fonte.

2. Testes de envelhecimento multidimensionais em produtos acabados

Cada lote passa por testes de pressão de ruptura, verificação de torque da porca de união e testes cíclicos de envelhecimento de resistência a vazamentos de longo prazo para detectar defeitos como falha de vedação ou resistência à pressão insuficiente.

3. Documentação rastreável para todos os lotes

Registros de inspeção de matérias-primas, relatórios de testes de produtos acabados e números de lotes de produção são arquivados sistematicamente, permitindo a rastreabilidade da qualidade de todo o ciclo de vida, desde o processamento da matéria-prima até o envio final.

Perguntas frequentes

Q1: Quais são as principais vantagens do encaixe de união de latão com encaixe por pressão em comparação com um acoplamento de encaixe por pressão de peça única padrão?

R: Um acoplamento de pressão de peça única padrão cria uma conexão permanente e rígida. Uma vez instalado, ele não pode ser desmontado sem cortar o tubo, tornando qualquer manutenção futura, modificação do sistema ou substituição de componentes dispendiosa e demorada. Esta união de encaixe por pressão combina a mesma instalação de encaixe por pressão rápido e sem solda com uma união central destacável. Ele permite separar a tubulação simplesmente desparafusando a porca de capa – sem cortar ou danificar a tubulação. Isto reduz significativamente o desperdício de materiais e os custos de mão de obra para futuras manutenções, modernizações ou expansões do sistema.

Q2: A conexão de união pode suportar ciclos térmicos de longo prazo em sistemas de piso radiante sem vazamentos?

R: Sim. A união apresenta uma estrutura de vedação EPDM de camada dupla e alta elasticidade, formulada especificamente para aplicações HVAC. Ele passou nos testes de ciclo térmico de fábrica e envelhecimento de resistência a vazamentos, simulando décadas de circulação de água quente. A vedação se adapta à expansão e contração do tubo causada por flutuações de temperatura – evitando lacunas ou vazamentos – enquanto as roscas de união usinadas com precisão garantem uma força de aperto consistente, eliminando o risco de infiltração lenta ao longo do tempo.

Q3: Como a união removível simplifica a manutenção em comparação com o corte e a nova crimpagem?

R: Com uma conexão de pressão de peça única padrão, qualquer manutenção ou modificação requer o corte do tubo na junta, a remoção da conexão antiga, a preparação de uma nova extremidade do tubo e a nova crimpagem de uma nova conexão - um processo que consome tempo e materiais. Com esta união, basta desapertar a porca de união central para separar a ligação. Após concluir a manutenção ou modificação, reconecte e reaperte a porca. Todo o processo leva minutos, não requer peças de reposição e preserva o comprimento original do tubo. Isto se traduz em economias substanciais em custos de materiais e horas de trabalho durante a vida útil do sistema.

Q4: A união de encaixe por pressão é compatível com tubos de cobre e aço inoxidável?

R: Sim, é totalmente compatível. As extremidades de encaixe por pressão são padronizadas para caber em tubos de cobre e aço inoxidável de paredes finas - os dois materiais de tubulação de metal mais comuns usados ​​em encanamentos residenciais, piso radiante e sistemas comerciais de HVAC. Essa dupla compatibilidade elimina a necessidade de estocar diferentes acessórios para diferentes materiais de tubos, simplificando o gerenciamento de estoque para empreiteiros e atacadistas. Tanto para novas instalações como para projetos de renovação, este modelo de conexão única atende às suas necessidades de conexão, independentemente do material do tubo.

Q5: O material de latão DZR oferece alguma vantagem específica para aplicações de água potável?

R: Sim. O latão DZR (Resistente à Dezincificação) é projetado especificamente para resistir ao processo de dezincificação - onde o zinco sai do latão padrão ao longo do tempo quando exposto a condições agressivas de água - o que pode levar a vazamentos e falhas prematuras. Esta conexão é forjada em latão DZR de alta pureza, garantindo uma composição estável do material e evitando a lixiviação de substâncias nocivas durante o fluxo de água a longo prazo. Está em total conformidade com os padrões de segurança de água potável, tornando-o uma escolha confiável e segura para sistemas residenciais de água potável.

Q6: Como o custo total do projeto desta conexão de união se compara ao uso de um acoplamento de pressão de peça única padrão durante todo o ciclo de vida do sistema?

R: Embora o preço inicial de compra desta união seja ligeiramente superior ao de um acoplamento de peça única padrão, o custo total do projeto ao longo do ciclo de vida do sistema é significativamente menor. As conexões padrão de peça única exigem o corte e a substituição da conexão para cada evento de manutenção ou modificação, incorrendo em custos de material para novas conexões e custos de mão de obra para corte, preparação e nova crimpagem a cada vez. Esta união elimina estes custos recorrentes. Para projetos com modificações futuras previstas, requisitos de manutenção periódica ou tubulações de alto valor onde a preservação do comprimento do tubo é crítica, a economia nos custos do ciclo de vida torna esta união a escolha mais econômica no longo prazo.
