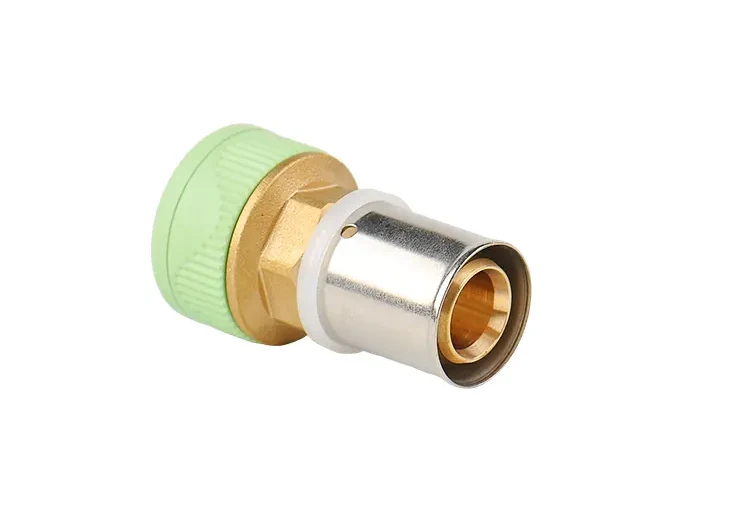

Junta combinada de encaixe por pressão e conexão rápida em latão

Esta conexão integra duas tecnologias de conexão comprovadas em uma única unidade. Uma extremidade emprega uma estrutura padrão de encaixe por pressão – comprimida por meio de ferramentas especializadas – para criar uma vedação permanente e à prova de vazamentos. A outra extremidade apresenta um design de conexão rápida sem ferramentas que permite fácil desmontagem e reutilização, tornando o encaixe por pressão combinado de latão e a junta de conexão rápida ideais para manutenção e ajustes temporários do sistema. A conexão é forjada a partir de uma única peça de latão DZR de alta densidade e sem chumbo, com ranhuras de vedação internas e dentes de travamento usinados com precisão via CNC. Ele incorpora anéis de vedação duplos de EPDM e um anel de travamento antiderrapante de aço inoxidável, garantindo proteção independente contra vazamentos de camada dupla em ambas as extremidades que resiste a flutuações de pressão e ciclos térmicos sem vazamentos.

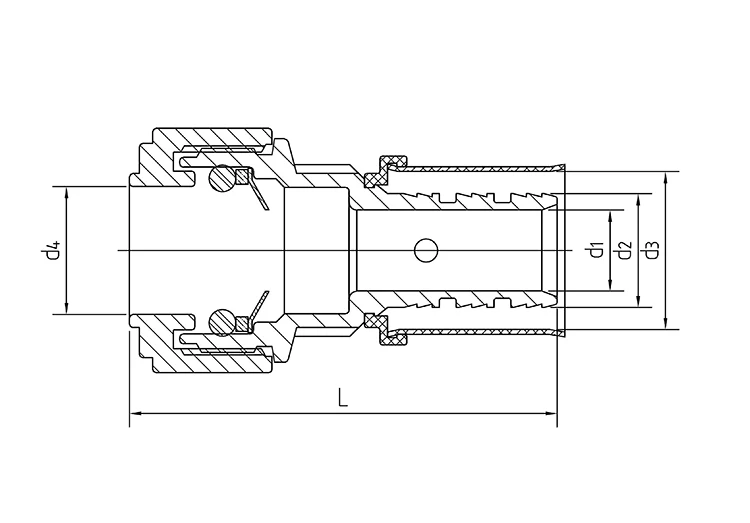

Parâmetros técnicos

Propriedades do material base de latão DZR sem chumbo

1. Construção Forjada de Alta Densidade

Forjado a partir de tarugos de latão DZR sem chumbo, o material é denso e livre de porosidade. Resiste à dezincificação e à lixiviação de substâncias nocivas durante o fluxo de água, atendendo aos padrões para tubulações de água potável.

2. Usinagem interna CNC de precisão

Recursos internos - incluindo ranhuras de vedação, canais de encaixe por pressão, dentes de travamento de conexão rápida e zonas de inserção - são usinados com precisão por meio de CNC. Tolerâncias dimensionais rigorosas garantem um encaixe consistente tanto para conexões de encaixe por pressão quanto de conexão rápida.

3. Resistência à corrosão de longa duração

O corpo de latão, as vedações e os anéis de travamento de aço inoxidável passam por testes de corrosão por névoa salina e envelhecimento antes da produção. Eles resistem à oxidação, ferrugem e acúmulo de incrustações, mesmo em eixos de tubos úmidos ou sob condições de ciclos térmicos.

Design independente de estrutura dupla em cada extremidade

1. Bloqueio e vedação permanente por pressão

Um lado apresenta uma interface padronizada de ajuste por pressão. Quando comprimido usando ferramentas padrão da indústria, ele trava no tubo para criar uma conexão permanente e segura, tornando-o ideal para seções principais de tubulações que exigem fixação de longo prazo sem desmontagem.

2. Extremidade de conexão rápida reutilizável e sem ferramentas

O lado de conexão rápida possui um mecanismo de travamento com mola, permitindo inserção e remoção sem ferramentas. A junta combinada de encaixe por pressão e conexão rápida de latão é reutilizável e adequada para pontos de manutenção, testes de pressão temporários e modificações de ramais.

3. Vedação independente de camada dupla em ambas as extremidades

Ambas as extremidades de encaixe por pressão e de conexão rápida são equipadas com anéis de vedação EPDM independentes e de alta elasticidade. A extremidade de conexão rápida inclui um anel de travamento antiderrapante de aço inoxidável adicional. Cada extremidade forma uma barreira à prova d'água, garantindo que uma falha na vedação de um lado não comprometa a tubulação do outro.

Sistema anti-vazamento de dupla vedação

1. Vedações EPDM resistentes a altas temperaturas e de alta elasticidade

Os anéis de vedação EPDM suportam temperaturas extremas e resistem à degradação do material. Eles permanecem duráveis ​​e resistentes ao endurecimento ou rachaduras durante o uso prolongado em ambientes que envolvem circulação de água em alta temperatura (como piso radiante) e fornecimento alternado de água quente e fria.

2. O anel de travamento de aço inoxidável reforça a aderência de conexão rápida

A porta de conexão rápida possui um anel de travamento antiderrapante de aço inoxidável integrado. Após a inserção do tubo, o anel aperta para prender a parede do tubo com segurança, evitando efetivamente o afrouxamento causado por picos de pressão da água ou vibrações da tubulação.

3. Adapta-se às flutuações de pressão e temperatura

A estrutura de vedação de camada dupla desta junta combinada de encaixe por pressão e conexão rápida se adapta automaticamente à expansão e contração térmica. Ele mantém uma vedação hermética sob condições de flutuações frequentes de pressão e ciclos de temperatura, eliminando problemas de vazamento e perda de pressão.

Vantagens sobre acessórios para tubos de encaixe por pressão padrão

1. O encaixe único atende a duas necessidades de conexão, reduzindo significativamente a variedade de estoque

Os acessórios de encaixe por pressão padrão são para conexões permanentes, enquanto os acessórios de conexão rápida são para uso temporário, exigindo que os empreiteiros armazenem ambos os tipos. Essa adaptação "dois em um" cobre ambos os cenários, reduzindo a contagem de SKUs de estoque e o capital investido em estoque.

2. Menos juntas de tubulação reduzem o risco de vazamento

O uso de acessórios separados para unir tubos aumenta o número de pontos de conexão, cada um representando um risco potencial de vazamento. Esta estrutura composta integrada completa a ligação num único nó, resultando em menos juntas e num menor risco de fugas durante a operação e manutenção a longo prazo.

3. Equilibra a estabilidade a longo prazo com fácil manutenção; compatível com projetos de retrofit misturando tubulações novas e antigas

As conexões de encaixe por pressão padrão exigem o corte do tubo para manutenção futura, resultando em desperdício de material, enquanto as conexões de encaixe por pressão padrão são propensas a se soltar sob condições de alta pressão a longo prazo. Este produto apresenta uma conexão principal de encaixe por pressão para estabilidade permanente e uma conexão de ramal de encaixe para desmontagem não destrutiva, tornando-o ideal para projetos de modernização.

4. Reduz o tempo total de construção no local e reduz os custos de mão de obra

A instalação de dois tipos separados de acessórios requer dois fluxos de trabalho distintos e procedimentos complexos. Esta conexão composta completa a conexão em uma única etapa de montagem, simplificando a construção e reduzindo significativamente as horas de trabalho para projetos de grande escala.

Sistema de instalação simplificado e sem chamas

1. Elimina totalmente os processos de soldagem e colagem

A instalação não requer trabalho a quente (soldagem) ou selantes/fita PTFE. Isto elimina completamente os riscos de incêndio causados ​​por faíscas que acendem materiais de isolamento ou decorativos, permitindo uma operação segura em espaços fechados no teto e em interiores acabados.

2. Operação simples para ambos os métodos de montagem

A extremidade de encaixe por pressão requer apenas uma única compressão usando uma ferramenta dedicada, enquanto a extremidade de encaixe trava automaticamente após a inserção e é liberada pressionando um clipe para puxar o tubo para fora. Uma única pessoa pode concluir a montagem, reduzindo drasticamente o tempo de instalação por ponto.

3. Reduz a carga de gerenciamento de materiais no local

Um único acessório atende aos requisitos de fixação permanente e de liberação rápida, eliminando a necessidade de transportar vários tipos de acessórios e materiais auxiliares para o local e simplificando o armazenamento e a recuperação de materiais.

Aplicações versáteis de tubulação

1. Purificação de água residencial em toda a casa e tubulação de água quente doméstica

As conexões de encaixe permanente são utilizadas para linhas principais ocultas, enquanto as conexões de encaixe são utilizadas para ramais que atendem equipamentos que requerem manutenção periódica (como aquecedores de água e filtros), permitindo a remoção do equipamento sem cortar a tubulação.

2. Tubulação de circulação de piso radiante residencial e comercial

As conexões de encaixe por pressão são usadas nas linhas de aquecimento principais para garantir uma vedação segura, enquanto as conexões de encaixe são selecionadas para ramificações de manutenção a montante do coletor. Isto permite uma desmontagem rápida durante a lavagem ou limpeza do sistema sem danificar a tubulação embutida.

3. Retrofit de encanamento de edifícios comerciais

Adequado para retrofits de sistemas mistos (combinando tubulações antigas e novas) em edifícios de escritórios e shopping centers; as linhas principais são protegidas por meio de conexões permanentes de encaixe por pressão, enquanto os pontos de teste de pressão temporários e os pontos de acesso para modificações futuras utilizam estruturas de conexão rápida, acomodando layouts de tubulação complexos.

4. Redes de transporte de fluidos industriais de baixa pressão e temperatura ambiente

Projetado para circulação de água limpa em fábrica e linhas de fluido de baixa pressão; as linhas de equipamentos fixos são fixadas por meio de encaixe por pressão, enquanto as conexões temporárias e ramais de manutenção de equipamentos utilizam extremidades de conexão rápida, permitindo fácil montagem e desmontagem sem danificar o material da tubulação.

Gerenciamento de controle de qualidade de ponta a ponta com duplo padrão

1. Inspeção de pré-produção em vários estágios

Tarugos de latão, anéis de travamento de aço inoxidável e anéis de vedação de EPDM passam por triagem de composição química e testes de corrosão/durabilidade por névoa salina antes da produção, garantindo que componentes abaixo do padrão sejam eliminados precocemente.

2. Calibração Dimensional em Tempo Real Durante o Processamento

Verificações dimensionais contínuas são realizadas em ranhuras de encaixe por pressão e dentes de travamento de conexão rápida; o controle rigoroso das tolerâncias de usinagem garante especificações uniformes para estruturas de conexão em ambas as extremidades.

3. Testes especializados independentes para ambas as extremidades

A junta combinada de encaixe por pressão e conexão rápida de latão passa por testes separados de estanqueidade/vazamento para as portas de encaixe por pressão e conexão rápida, juntamente com testes de resistência à extração e envelhecimento, simulando vibração de longo prazo e flutuações de pressão da água para verificar a estabilidade da conexão.

4. Documentação e rastreabilidade de lote completo

Registros de inspeção de matéria-prima, registros de testes de extração e estanqueidade do produto acabado e números de lote de produção são retidos para cada lote, permitindo rastreabilidade de qualidade de todo o ciclo de vida para pedidos de engenharia em grande escala.

Documentação abrangente de qualificação e suporte técnico para todo o ciclo de vida

1. Entrega sincronizada de documentação de conformidade

Fornecimento de relatórios de inspeção de materiais, fichas de dados de testes de estanqueidade e extração de fábrica, relatórios de testes de corrosão por névoa salina e certificados oficiais de origem, atendendo a todos os requisitos regulatórios para inspeções de projetos nacionais e desembaraço aduaneiro no exterior.

2. Orientação de instalação padronizada por estrutura

A equipe técnica fornece tutoriais de instalação passo a passo que abrangem protocolos operacionais para ferramentas de encaixe por pressão e pontos-chave para montagem/desmontagem de conexão rápida, evitando proativamente problemas como mecanismos de travamento soltos ou vazamento de vedação causado por erros de montagem.

3. Resposta rápida à solução de problemas no local

Forneça prontamente planos de inspeção padronizados e soluções correspondentes durante o horário de trabalho para resolver problemas operacionais, como incompatibilidades de encaixe de tubos, dentes de travamento desalojados ou vazamento de vedação, resolvendo assim rapidamente os obstáculos ao progresso da construção.
