Válvula de esfera de latão com rosca fêmea dupla estendida com união

Nossa válvula esfera de latão com rosca fêmea dupla estendida com união foi projetada especificamente para resolver desafios relacionados à instalação em espaços apertados e manutenção futura. Ele é forjado a partir de uma única peça de latão sem chumbo e resistente à dezincificação e possui roscas fêmeas estendidas em ambas as extremidades, tornando-o perfeito para espaços restritos com espaço livre limitado. A inclusão de uniões destacáveis ​​em ambas as extremidades permite a manutenção e desmontagem sem cortar o tubo.

Equipada com uma esfera de vedação cromada com acabamento espelhado, juntas de PTFE espessadas e um design de haste à prova de explosão, a válvula garante fluxo total com perda mínima de pressão e vedação bidirecional sem vazamento, ao mesmo tempo que suporta flutuações de pressão causadas por ciclos térmicos. Cada produto passa por inspeções de qualidade abrangentes específicas para válvulas de encanamento, garantindo a conformidade com os padrões de precisão de rosca e ajuste de união. Disponível em uma ampla variedade de tamanhos, é a escolha ideal para tubulações HVAC com espaços apertados que exigem confiabilidade de longo prazo e baixa manutenção.

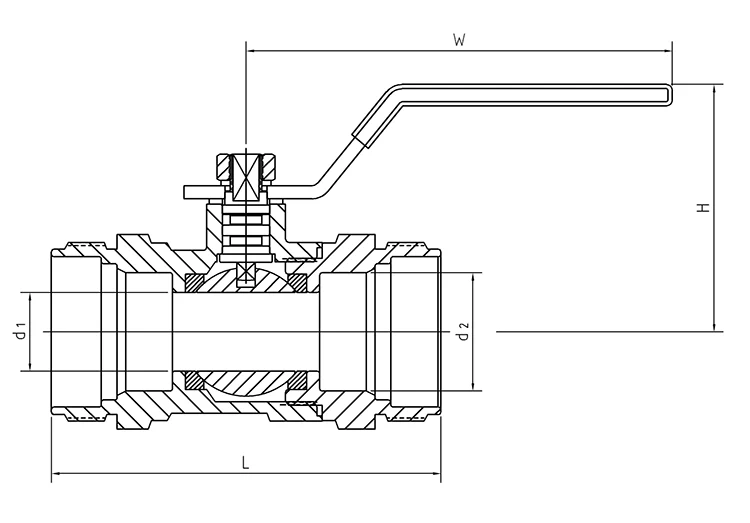

Parâmetros técnicos

Estrutura de rosca fêmea dupla estendida

1. Roscas estendidas compensam as limitações de folga de instalação: Em comparação com válvulas padrão de rosca curta, este modelo apresenta roscas fêmeas estendidas em ambas as extremidades para garantir comprimento de engate de rosca suficiente. Ele permite o encaixe total da rosca em espaços compactos, como os interiores apertados de caldeiras suspensas na parede e unidades de bomba de calor de fonte de ar, ou reentrâncias estreitas para tubulações na parede, eliminando assim falhas de vedação ou vazamentos causados ​​por encaixe inadequado da rosca.

2. Rosqueamento CNC de precisão para compatibilidade universal: As roscas são produzidas usando processos de torneamento de alta precisão, resultando em perfis uniformes e tolerâncias padronizadas. Isso garante compatibilidade perfeita com conexões de rosca macho padrão e conectores de tubos de cobre disponíveis no mercado, eliminando a necessidade de adaptadores personalizados e aumentando consideravelmente a versatilidade da conexão de tubulação.

3. Design de rosca fêmea dupla simétrica para tubulação bidirecional: Apresenta roscas fêmeas estendidas em ambas as extremidades sem restrições de orientação de instalação; permite uma conexão perfeita, independentemente da direção do fluxo. Isto simplifica a instalação no local e acomoda layouts de tubulação complexos e apertados.

Estrutura destacável de união dupla

1. Desmontagem não destrutiva sem corte: Projetado com porcas de união independentes em ambas as extremidades, o corpo da válvula pode ser removido simplesmente afrouxando as uniões para limpeza, substituição de vedação ou manutenção. Não há necessidade de cortar ou substituir a tubulação de cobre existente, reduzindo assim o desperdício de material e o tempo de mão de obra.

2. Ajuste de união projetado com precisão: as folgas de engate da união são calibradas de fábrica para um ajuste perfeito. A conexão permanece firme e segura mesmo após repetidas desmontagens e remontagens, evitando problemas como afrouxamento, vazamento ou roscas desgastadas.

3. Estrutura modular para substituição independente de peças: As porcas de união e as juntas de vedação são substituíveis de forma independente. Somente a peça desgastada específica precisa ser trocada – eliminando a necessidade de substituir a válvula inteira – o que reduz significativamente os custos de aquisição de consumíveis para operações de manutenção em grande escala e de longo prazo.

Corpo da válvula em latão forjado e de parede espessa

1. Construção forjada de peça única, sem chumbo, resistente à dezincificação: Fabricado por meio de forjamento de peça única em latão sem chumbo de alta qualidade, o corpo da válvula apresenta uma estrutura densa e uniforme, livre de porosidade ou furos. A Válvula Esfera de Latão com Rosca Fêmea Dupla Estendida com União oferece excelente resistência à dezincificação e oxidação; não lixivia metais pesados ​​durante o fluxo de água a longo prazo, atendendo aos padrões de segurança para água potável residencial.

2. Paredes espessadas para resistência à pressão, prevenção de incrustações e durabilidade: As paredes do corpo da válvula são espessadas para fornecer resistência superior à pressão, resistindo de forma estável às flutuações térmicas e de pressão encontradas em sistemas de aquecimento por piso radiante e bombas de calor de fonte de ar. O interior liso evita o acúmulo de incrustações e detritos, reduzindo o risco de bloqueios na tubulação.

3. O design de peça única sem costura elimina riscos de corrosão: A construção forjada de peça única elimina costuras, evitando as vulnerabilidades de corrosão e vazamento associadas à soldagem segmentada ou corpos de válvulas montados. É ideal para as demandas de circulação contínua durante todo o ano de sistemas de tubulação HVAC residenciais e comerciais.

Sistema de Vedação e Fluxo

1. Esfera cromada com acabamento espelhado + vedação de PTFE espessada; estanqueidade bidirecional e prevenção de vazamentos: O núcleo da válvula passa por retificação cromada com acabamento espelhado de alta precisão, resultando em uma superfície resistente ao desgaste e antiincrustante. Emparelhado com uma junta de PTFE reforçada e espessada, ele alcança desempenho à prova de bolhas e vazamento zero para fluxo direto e reverso, mantendo a integridade da vedação sem endurecer ou falhar sob flutuações de temperaturas quentes e frias.

2. Caminho de fluxo direto de passagem total; baixa perda de pressão e fornecimento eficiente de água: O interior não apresenta redução de diâmetro ou saliências que restrinjam o fluxo, garantindo uma passagem suave da água. Isto minimiza efetivamente a perda de pressão na tubulação, evita problemas como aquecimento irregular do piso ou fluxo insuficiente nos ciclos de água da bomba de calor de fonte de ar e melhora a eficiência geral do fornecimento de água.

3. Haste à prova de explosão com design de vedação traseira; estabilidade operacional aprimorada: apresenta uma haste com vedação traseira integrada e à prova de explosão que absorve picos e flutuações instantâneas de alta pressão. Isto elimina o risco de ejeção da haste ou vazamento de meio, melhorando significativamente a segurança dos sistemas de tubulação de circulação quente/fria.

Design de controle ergonômico

1. Alça estendida para operação suave em 90°; controle sem esforço: o design da alça com alavanca estendida permite abertura e fechamento completos com apenas um giro suave de 90°. A operação é suave e sem problemas, reduzindo o esforço físico necessário para o controle diário do fluxo.

2. Status ligado/desligado claramente distinguível; erros operacionais reduzidos: A faixa de comutação é claramente definida, permitindo a rápida identificação do status, quer a válvula esteja oculta no teto, fechada em um gabinete de equipamento ou montada na superfície. Isto evita erros que podem levar a interrupções de fornecimento ou vazamentos.

3. Estrutura compacta adequada para vários layouts espaciais: A válvula esfera de latão com rosca fêmea dupla estendida com união apresenta um design simplificado e compacto, adequado para coletores de piso radiante, lacunas apertadas de equipamentos e espaços confinados em cozinhas ou banheiros. Ele minimiza o uso de espaço dentro do layout da tubulação, tornando-o ideal para diversas reformas residenciais e cenários de instalação de HVAC em pequena escala.

Controle de qualidade padronizado de ponta a ponta

1. Análise espectroscópica de matérias-primas; adesão estrita aos padrões ambientais sem chumbo: Cada lote de matéria-prima de latão passa por análise de composição espectroscópica. As principais métricas – como conteúdo de chumbo, resistência à dezincificação e resistência à corrosão – são rigorosamente controladas para garantir a segurança e a conformidade regulatória dos materiais de abastecimento de água desde a fonte.

2. Testes de desempenho 100% abrangentes: Os produtos acabados passam por testes sequenciais - incluindo resistência à pressão hidrostática, estanqueidade/detecção de vazamento e testes de durabilidade de 10.000 ciclos - para verificar completamente três métricas principais de desempenho (rolamento de pressão, vedação e resistência ao desgaste) e eliminar unidades defeituosas.

3. Verificação estrutural especializada: As principais inspeções concentram-se na precisão das roscas fêmeas estendidas de duas extremidades, na coaxialidade da rosca e no ajuste/folga da conexão de união; isso visa e evita problemas específicos, como roscas descascadas, uniões soltas e vazamento de interface.

4. Certificação de rastreabilidade e conformidade de lote completo: Cada produto possui um código de lote exclusivo, garantindo rastreabilidade em todo o processo de produção. Relatórios de teste de materiais e certificação CE estão disponíveis, atendendo totalmente aos requisitos para reforma de residências, aceitação de projetos de HVAC, desembaraço aduaneiro no exterior e licitações.

Serviço pós-venda abrangente

1. Suporte completo para instalação e comissionamento: Técnicos profissionais fornecem orientação completa sobre conexões de tubulação, montagem de roscas, testes de pressão hidrostática e solução de problemas de vazamentos, resolvendo desafios de instalação em espaços apertados e reduzindo as taxas de retrabalho no local.

2. Soluções personalizadas para projetos em massa: Seleção de tubulação personalizada e soluções correspondentes estão disponíveis para aquisição de reformas residenciais em massa, integração de bombas de calor de fonte de ar e projetos de aquecimento de piso em grande escala, garantindo implementação padronizada em diversas condições operacionais.

3. Garantia de longo prazo e fornecimento de peças OEM: A válvula esférica de latão com rosca fêmea dupla estendida com união vem com garantia do fabricante de 12 meses. Garantimos um fornecimento estável e de longo prazo de peças de reposição OEM – como juntas de PTFE, alças e porcas de união – para resolver a escassez de consumíveis durante a manutenção de projetos de longo prazo.

Adequado para quais aplicações específicas de tubulação HVAC?

1. Tubulação residencial de água quente e fria para toda a casa: adequada para tubulações ocultas em cozinhas e banheiros, bem como linhas de distribuição principal para filiais; a rosca fêmea estendida acomoda tubos embutidos com espaçamento estreito, enquanto a estrutura da união facilita a futura substituição do filtro e a manutenção da tubulação.

2. Sistemas individuais de circulação de piso radiante doméstico: Projetados especificamente para espaços confinados de gabinetes coletores de piso radiante; o design de fluxo bidirecional garante nenhuma perda de vazão de aquecimento, e a estrutura de desmontagem não destrutiva suporta lavagem periódica e manutenção de tubos de aquecimento por piso radiante.

3. Tubulação de circulação de aquecimento/resfriamento da bomba de calor de fonte de ar: Projetada para os circuitos de entrada e saída de água de unidades de bomba de calor de fonte de ar; resiste a ciclos térmicos de longo prazo; garante uma vedação estável e à prova de vazamentos; e se adapta ao layout interno compacto do equipamento.

4. Tubulação de caldeira montada na parede: Otimizada para espaços apertados de instalação de caldeiras montadas na parede; possui conectores duplos estendidos com rosca fêmea que se ajustam perfeitamente às portas do equipamento sem ocupar o espaço interno, permitindo a manutenção sem desconectar a tubulação da unidade principal.

Perguntas frequentes

Q1: O corpo da válvula de latão forjado sem chumbo é adequado para linhas residenciais de água potável direta?

R: Sim, é perfeitamente adequado. O corpo da válvula é feito de latão sem chumbo e resistente à dezincificação (verificado por análise espectral); evita a lixiviação de metais pesados, é higiênico e ecológico, atende aos padrões para materiais de tubulação de água potável residencial e é seguro para uso na purificação de água em toda a casa e em sistemas diretos de abastecimento de água quente/fria.

P2: Que benefícios práticos o projeto de passagem total oferece para bombas de calor pneumáticas e sistemas de piso radiante?

R: O projeto de passagem total e sem estrangulamento oferece resistência ao fluxo praticamente zero, evitando a redução do fluxo e a perda de pressão. Isto garante uma eficiência de troca de calor estável e uma distribuição de aquecimento uniforme, evita problemas como aquecimento insuficiente localizado ou gargalos na circulação de água e reduz o consumo de energia do equipamento.

P3: Como o projeto da haste à prova de explosão aborda problemas comuns de segurança em sistemas de tubulação?

R: O arranque e paragem frequentes de sistemas de aquecimento por piso radiante ou de bombas de calor de fonte de ar podem causar picos instantâneos de alta pressão; as hastes padrão podem ser facilmente forçadas para cima, criando lacunas que levam a vazamentos. Nosso produto apresenta uma haste com vedação posterior e à prova de explosão que trava com segurança o mecanismo interno, resiste a flutuações de pressão e elimina riscos de segurança, como pulverização de água de alta pressão ou vazamentos no sistema.

Q4: A alça estendida é fácil de operar em espaços apertados, como tubulações ocultas no teto ou linhas de equipamentos embutidos?

R: Oferece excelente adaptabilidade. A alça estendida fornece alavancagem suficiente sem exigir muita folga para operação. Ele permite fácil abertura e fechamento de 90 graus em áreas confinadas – como espaços ocultos no teto, vãos estreitos de equipamentos ou gabinetes fechados – sem obstrução ou emperramento, tornando convenientes as inspeções e ajustes de rotina.
